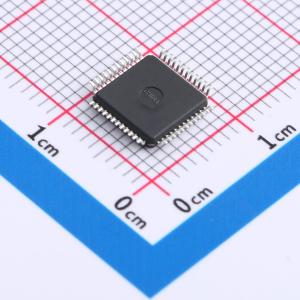

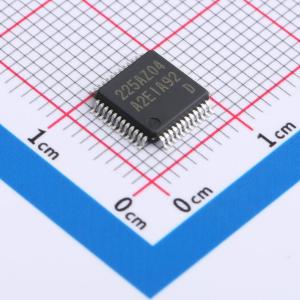

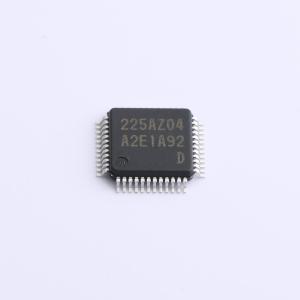

R7FA2E1A92DFL#AA0

该MCU集成了多个软件和引脚兼容的基于Arm的32位内核系列，共享一组瑞萨外设，以促进设计的可扩展性。该系列中的MCU采用了节能的Arm Cortex - M23 32位内核，特别适合对成本敏感和低功耗的应用，具有以下特点：高达128 KB的代码闪存、16 KB SRAM、12位A/D转换器（ADC12）和安全特性。

• Arm Cortex-M23 Core：
  • Arm Cortex - M23 Core，Arm8 - M架构
  • 最大工作频率：48 MHz
  • 具有8个区域的Arm内存保护单元（Arm MPU）
  • 调试和跟踪：DWT、FPB、CoreSight MTB - M23
  • CoreSight调试端口：SW - DP
• Memory：
  • 高达128 KB代码闪存
  • 4 KB数据闪存（100,000次编程/擦除（P/E）循环）
  • 16 KB SRAM
  • 内存保护单元
  • 128位唯一ID
• Connectivity：
  • 串行通信接口（SCI）× 4
    • 异步接口
    • 8位时钟同步接口
    • 简单I²C
    • 简单SPI
    • 智能卡接口
  • 串行外设接口（SPI）× 1
  • I²C总线接口（IIC）× 1
• Analog：
  • 12位A/D转换器（ADC12）
  • 低功耗模拟比较器（ACMPDP）× 2
  • 温度传感器（TSN）
• Timers：
  • 通用PWM定时器12位（GPT12）× 1
  • 通用PWM定时器16位（GPT16）× 6
  • 低功耗异步通用定时器（AGT）× 2
  • 看门狗定时器（WDT）
• Safety：
  • SRAM奇偶校验错误检查
  • 闪存区域保护
  • ADC自诊断功能
  • 时钟频率精度测量电路（CAC）
  • 循环冗余校验（CRC）计算器
  • 数据运算电路（DOC）
  • GPT的端口输出使能（POEG）
  • 独立看门狗定时器（IWDT）
  • GPIO回读电平检测
  • 寄存器写保护
  • 主振荡器停止检测
  • 非法内存访问检测
• Security and Encryption：
  • AES128/256
  • 真随机数发生器（TRNG）
• System and Power Management：
  • 低功耗模式
  • 实时时钟（RTC）
  • 事件链接控制器（ELC）
  • 数据传输控制器（DTC）
  • 按键中断功能（KINT）
  • 上电复位
  • 带电压设置的低压检测（LVD）
• Human Machine Interface (HMI)：
  • 电容感应单元（CTSU2）
• Multiple Clock Sources：
  • 主时钟振荡器（MOSC）（1至20 MHz）
  • 副时钟振荡器（SOSC）（32.768 kHz）
  • 高速片上振荡器（HOCO）（4/32/48/64 MHz）
  • 中速片上振荡器（MOCO）（8 MHz）
  • 低速片上振荡器（LOCO）（32.768 kHz）
  • HOCO/MOCO/LOCO的时钟微调功能
  • IWDT专用片上振荡器（15 kHz）
  • 时钟输出支持
• 多达56个通用I/O端口引脚：
  • 5 V容差，开漏，输入上拉，可切换驱动能力
  • 工作电压 - VCC：1.6至5.5 V
