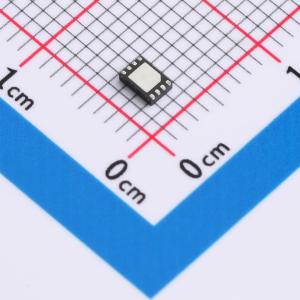

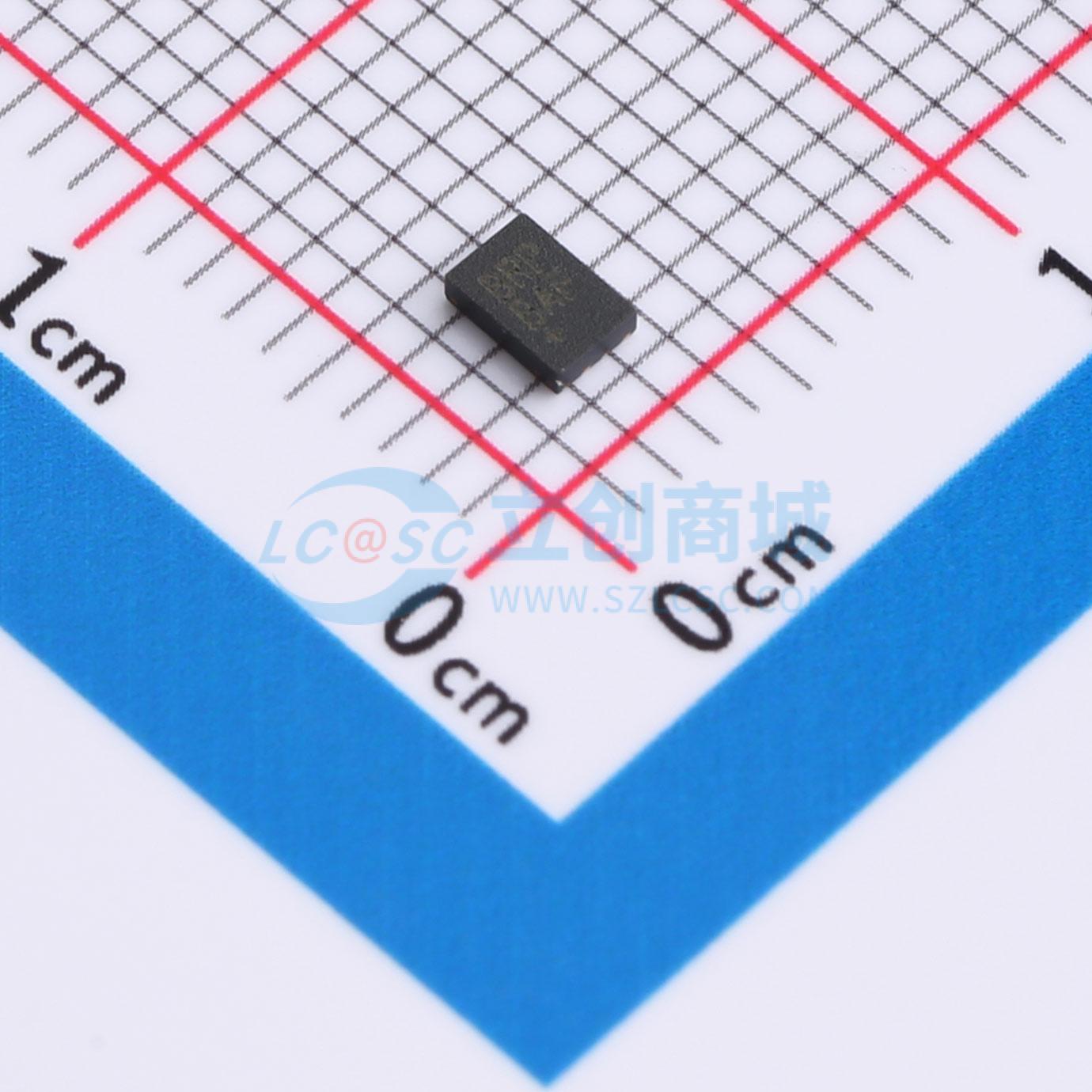

MAX16171ATA/VY+T

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: 具有反向电流保护的理想二极管控制器
品牌名称: ADI(亚德诺)/MAXIM(美信)
商品型号: MAX16171ATA/VY+T
商品编号: C3229341
商品封装: TDFN-8-CU(2x3)
包装方式: 编带
商品毛重: 0.126667克(g)

商品参数

商品概述

MAX16171是一款理想的二极管控制器，能够保护负载免受低至-42V的汽车瞬态电压损害，并在600纳秒内阻止反向电流流动。MAX16171的工作电源电压范围宽广，从4V到57V，并且可以承受高达76V的输入瞬态电压。在轻负载应用中，该设备将外部MOSFET上的电压降调节至20mV，允许无振铃的平滑操作。在重负载情况下，电荷泵驱动外部MOSFET进入增强模式运行，与传统使用的肖特基二极管相比，显著提高了效率并减少了功耗。

在关断模式（VEN = GND）下，MAX16171仅消耗1μA的电流，以延长电池寿命，同时通过外部MOSFET的体二极管为负载提供待机电源。当输入电压降至地电平以下时，GATE和SRC之间内部的2.5MΩ电阻保持外部MOSFET关闭状态。

MAX16171采用小巧的2mm x 3mm x 0.75mm、8引脚TDFN封装，侧面可润湿，工作温度范围为-40°C至+125°C。

应用领域

汽车电源系统
网络电信电源系统
冗余电源
RAID系统服务器

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	理想二极管/ORing控制器
	输入电压(Vin)	4V~57V
	反向耐压	76V
	FET类型	外置FET

	属性	参数值
	栅极驱动电压	9V
	正向压降(Vf)	20mV
	工作温度	-40℃~+125℃
	灌电流(IOL)	400mA
