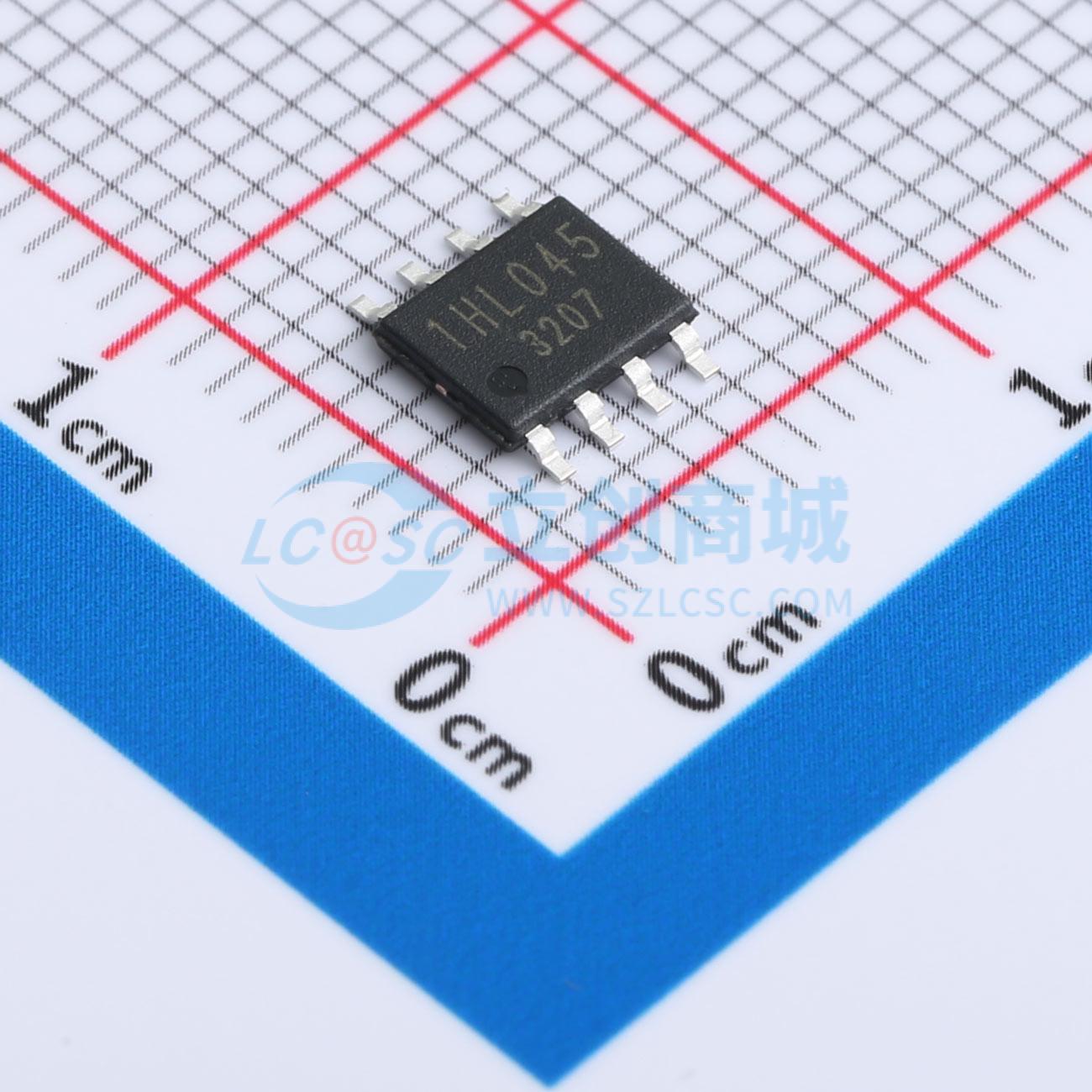

温馨提醒：图片仅供参考，商品以实物为准
BV1HL045EFJ-CE2
汽车级单通道高端集成功率器件（IPD）开关
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- BV1HL045EFJ - C是一款用于汽车应用的单通道高端开关。它内置过流限制功能、热关断保护功能、开路负载检测功能、低功耗输出关断功能和电源短路检测功能。它配备了用于异常检测的诊断输出功能
- 品牌名称
- ROHM(罗姆)
- 商品型号
- BV1HL045EFJ-CE2
- 商品编号
- C3229248
- 商品封装
- SOIC-8
- 包装方式
- 编带
- 商品毛重
- 0.17克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 功率电子开关 | |
| 类型 | 高侧开关 | |
| 通道数 | 1 | |
| 输入控制逻辑 | 高电平有效 |
| 属性 | 参数值 | |
|---|---|---|
| 最大连续电流 | 2.5A | |
| 工作电压 | 6V~28V | |
| 导通电阻 | 45mΩ | |
| 工作温度 | -40℃~+150℃ |
商品概述
BV1HL045EFJ-C 是一款用于汽车应用的单通道高侧开关。它内置有过流限制功能、热关断保护功能、开路负载检测功能、低功耗输出关闭功能以及短路到VCC检测功能。它还配备了用于异常检测的诊断输出功能。
商品特性
- 电源工作范围：6V至28V
- 导通电阻（Tj = 25°C）：45毫欧（典型值）
- 过流限制：2.5A（最小值）
- 待机电流（Tj = 25°C）：0.5微安（最大值）
- 主动钳位耐受（Tj = 25°C）：120毫焦
- 内置双热关断保护
- 符合AEC-Q100标准
- 内置过流保护功能（OCP）
- 内置热关断保护功能（TSD）
- 内置开路负载检测功能
- 内置短路到VBB检测功能
- 内置低电压输出关闭功能（UVLO）
- 内置反向电池连接保护
- 内置诊断输出
- 低导通电阻单N沟道MOSFET开关
- 单芯片集成控制单元（CMOS）和功率MOSFET的单片电源管理IC
- 封装：HTSOP-J8
- 尺寸：4.9毫米 x 6.0毫米 x 1.0毫米（宽x深x高最大值）
- 两种内置温度保护：结温保护，以及检测功率MOS突然升温的ΔTj保护
- 等级1
应用领域
- 电阻负载，电感负载和电容负载用于汽车应用。
