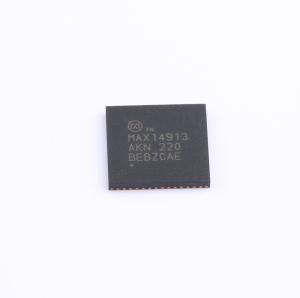

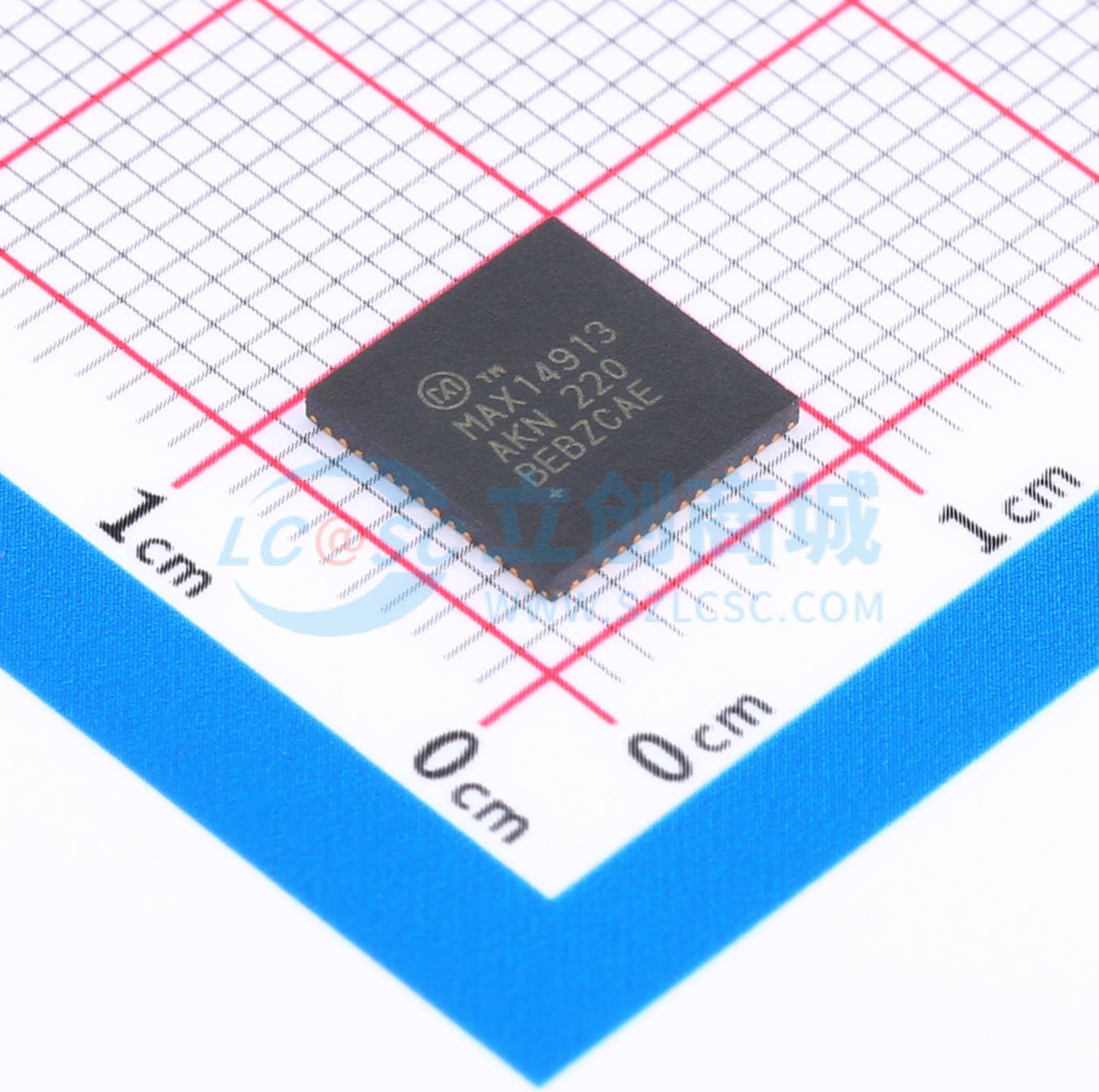

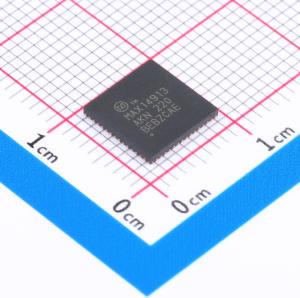

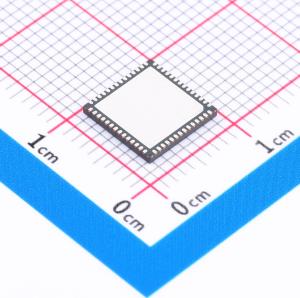

MAX14913AKN+

八位高速高压侧开关/推挽驱动器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: 八通道、高速、高边开关/推挽式驱动器,24V驱动器，支持200kHz开关频率，提高工厂产量
品牌名称: ADI(亚德诺)/MAXIM(美信)
商品型号: MAX14913AKN+
商品编号: C3227930
商品封装: QFN-56(8x8)
包装方式: 管装
商品毛重: 0.17克(g)

商品参数

	属性	参数值
	工作电压	1.6V~5.5V
	导通电阻	230mΩ
	工作温度	-40℃~+125℃
	特性	过热保护(OTP)；过压保护(OVP)；短路保护(SCP)；过流保护(OCP)；欠压保护(UVP)

商品概述

MAX14912/MAX14913有八个640mA智能高端开关，也可配置为高速开关的推挽驱动器。高端/低端驱动器从输入到开关的传播延迟为1μs（最大值）。在TA = 125℃、负载电流为500mA时，每个高端驱动器的导通电阻低至230mΩ（最大值）。该器件可通过引脚或SPI接口进行配置和控制。SPI接口支持菊花链连接，允许高效级联多个器件。SPI还支持命令模式，可提供最详细的诊断信息。MAX14912允许通过SPI以并行和串行设置模式进行配置，而MAX14913仅支持通过SPI以串行设置模式进行配置。高端模式下的开路负载检测可检测开关开/关状态下的断线情况，LED驱动器可指示每个通道的故障和状态情况。内部有源钳位可在高端模式下快速加速感性负载的关断。 MAX14912/MAX14913采用56引脚、8mm x 8mm的QFN封装。

商品特性

低功耗和低散热
TA = 125℃时，高端导通电阻为230mΩ（最大值）
高效的5V/100mA降压稳压器
快速开关，适用于高速控制系统
传播延迟为0.1μs（典型值，高端模式）
传播延迟为0.5μs（典型值，推挽模式）
推挽模式下开关速率可达200kHz
快速感性负载去磁
最大VDD额定值为60V
采用美信集成专利的SafeDemag技术实现安全去磁：可关断任意电感
IEC61000-4-2标准下，12kV空气间隙/8kV接触式ESD保护
VDD上的TVS提供±1kV/42Ω浪涌保护
带看门狗和CRC的稳健SPI接口
环境工作温度范围为-40℃至+125℃
全面的诊断功能可减少系统停机时间
每个驱动器和芯片均有热关断功能
高端模式下的断线检测
低电源电压警告
欠压检测
OUT端过压检测
过流检测
LED驱动器用于直观显示故障和输出状态
灵活的接口，便于设计
串行和/或并行控制接口
每通道配置和监控
宽逻辑电压范围（1.6V至5.5V）
小封装和高集成度，可实现紧凑的高密度I/O模块
56引脚、8mm x 8mm的QFN封装
八个高端开关/推挽驱动器
支持菊花链连接的SPI接口

应用领域

工业数字输出
PLC系统
楼宇自动化

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	功率电子开关
	类型	高侧开关
	通道数	8
	输入控制逻辑	高电平有效
	最大连续电流	640mA
