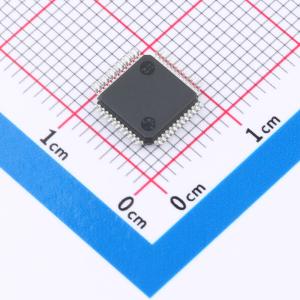

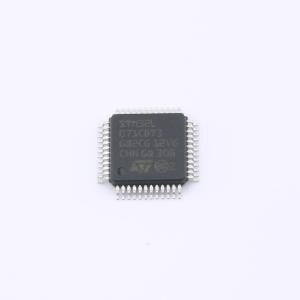

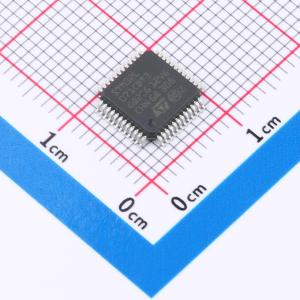

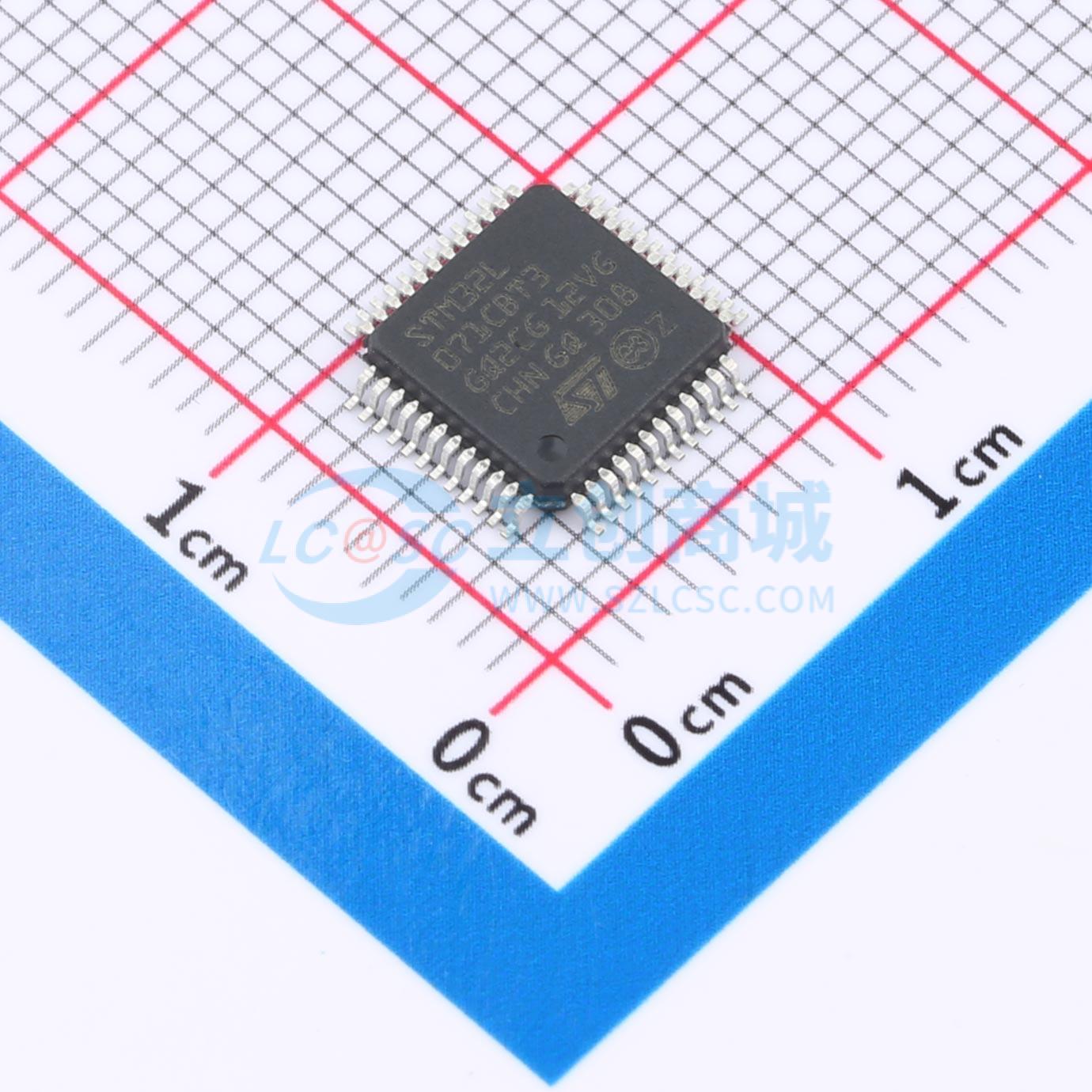

STM32L071CBT3

超低功耗微控制器规格

电源与工作范围

• 电源电压： 1.65V 至 3.6V
• 温度范围： -40°C 至 125°C

功率模式与消耗

• 待机模式： 3 个唤醒引脚，0.29µA
• 停止模式： 16 个唤醒线路，0.43µA
• 停止模式 + 实时时钟 + 20K 字节 RAM 保持： 0.86µA
• 运行模式： 低至 93µA/MHz，从闪存唤醒时间为 5µs
• ADC 转换： 12 位时为 41µA，10ksps

核心与性能

• 处理器： Arm® 32 位 Cortex®-M0+
• 最大频率： 高达 32MHz
• DMIPS/MHz： 0.95

存储器

• 闪存： 高达 192K 字节带 ECC（2 个存储区，读写能力）
• RAM： 20K 字节
• 数据 EEPROM： 6K 字节带 ECC
• 备份寄存器： 20 字节
• 扇区保护： 防止读写操作

输入输出与连接性

• 快速输入输出： 高达 84 个（78 个输入输出耐 5V）
• 复位与电源管理： 超安全、低功耗 BOR，具有 5 个可选阈值，超低功耗 POR/PDR，可编程电压检测器（PVD）

时钟源

• 晶体振荡器： 1 至 25 MHz
• 实时时钟振荡器： 32 kHz 带校准
• 内部时钟： 高速内部 16 MHz 调整 RC（+/- 1%），内部低功耗 37 kHz RC，内部多速低功耗 65 kHz 至 4.2 MHz RC PLL 用于 CPU 时钟

调试与开发支持

• 串行线调试： 支持
• 预编程引导加载程序： 包含

模拟外设

• 12 位 ADC： 1.14 Msps，多达 16 通道（低至 1.65V）
• 超低功耗比较器： 2 个（窗口模式和唤醒功能，低至 1.65V）
• DMA 控制器： 支持 12 位 ADC、SPI、I2C、USART、定时器
• 外围接口： 多达 10 个，包括 4 个 USART（2 个带 ISO 7816、IrDA）、1 个 UART（低功耗）、6 个 SPI、3 个 I2C（2 个带 SMBus/PMBus）

其他特性

• 定时器： 多达 11 个，包括 2 个 16 位定时器，每个定时器多达 4 个通道，2 个 16 位定时器，每个定时器多达 2 个通道，1 个 16 位超低功耗定时器，1 个 SysTick，1 个实时时钟，2 个 16 位基本定时器，2 个看门狗（独立/窗口）
• CRC 计算单元： 96 位唯一 ID
• 封装： ECOPACK2

此微控制器专为需要在宽温度范围内具有高效率和稳健性的应用设计，重点在于低功耗消耗和多功能的连接选项。
