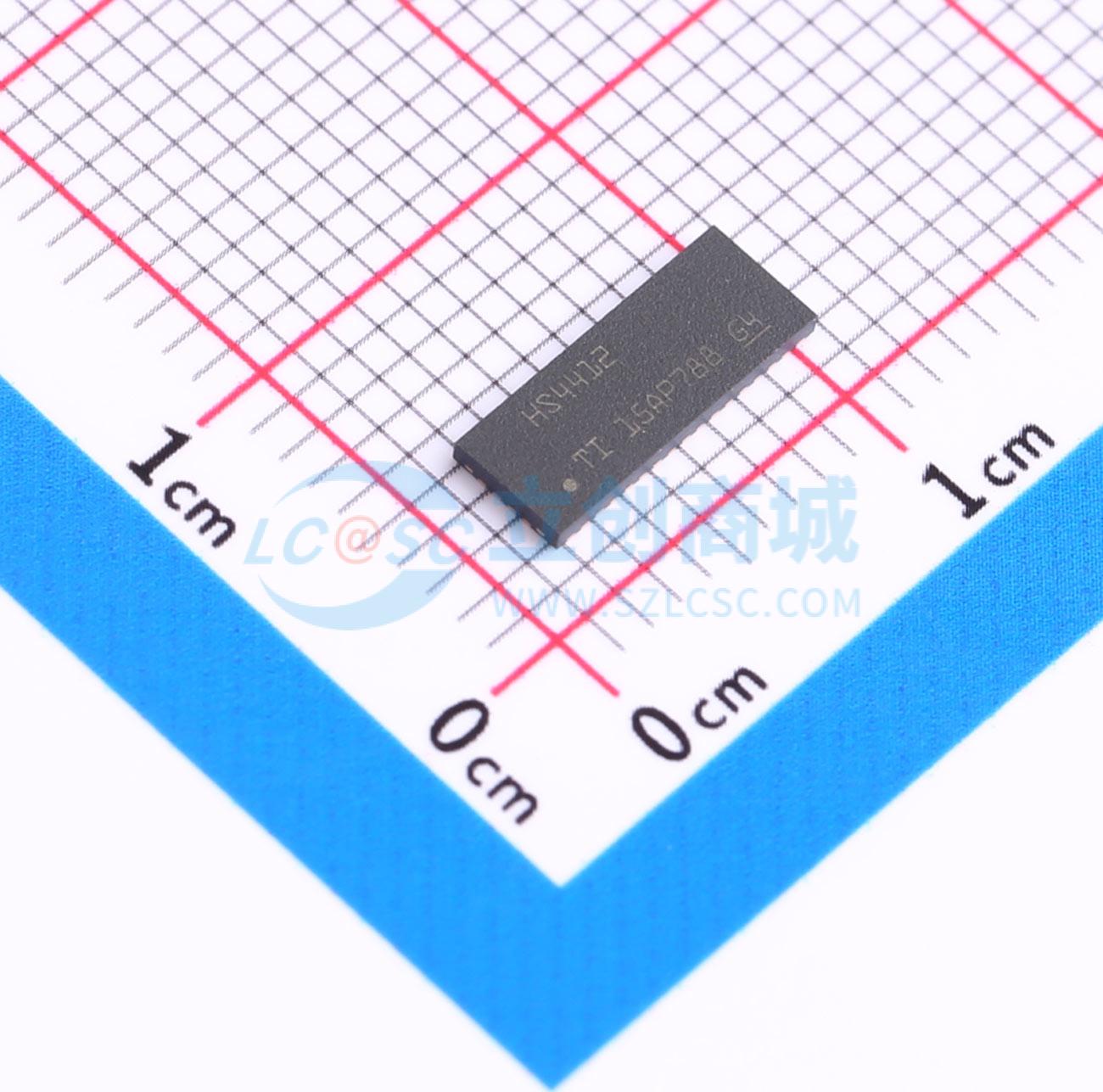

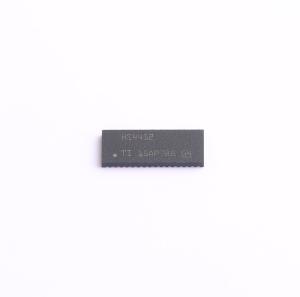

温馨提醒：图片仅供参考，商品以实物为准

TMUXHS4412IRUAT

四通道，20Gbps差分2:1/1:2复用器/解复用器

SMT扩展库PCB免费打样

私有库下单最高享92折

描述: TMUXHS4412 4 通道 20Gbps 2:1/1:2 差分多路复用器/多路信号分离器
品牌名称: TI(德州仪器)
商品型号: TMUXHS4412IRUAT
商品编号: C3226204
商品封装: WQFN-42(3.5x9)
包装方式: 编带
商品毛重: 0.194896克(g)

商品参数

商品概述

TMUXHS4412是一款高速双向无源开关，可配置为多路复用器和多路信号分离器，属于模拟差分无源多路复用器或多路信号分离器，适用于多种数据速率高达20Gbps的高速差分接口，支持差分信号，共模电压范围最高可达0V至1.8V，差分振幅高达1800mVpp，自适应共模电压跟踪可确保通道在整个共模电压范围内保持不变；具有出色的动态特性，可使信号眼图衰减最小，几乎不增加抖动，芯片设计经过优化，可在较高信号频谱上实现出色的频率响应，芯片信号布线和开关网络经过匹配，可实现良好的差分对内延迟差性能，具备工业级工作温度范围，适合多种严苛应用场景。

商品特性

为四个差分通道提供双向无源2:1多路复用器/1:2多路信号分离器，支持最高20Gbps的数据速率，支持速率高达16Gbps的PCI Express 4.0
支持USB 3.2、USB 4.0、TBT 3.0、DP 2.0、SATA、SAS、MIPI DSI/CSI、FPD-Link III、LVDS、SFI和以太网接口
-3dB差分带宽为13GHz，8GHz时插入损耗为-1.3dB，回波损耗为-22dB，串扰为-58dB，具备出色的PCIe 4.0信号动态特性
具备自适应共模电压跟踪功能，支持0V~1.8V的共模电压
单电源VCC支持3.3V或1.8V
超低有功功耗为320μA，待机功耗为0.1μA
提供-40℃~105℃的工业温度选项
提供DS160PR421和DS160PR412的引脚对引脚PCIe 4.0线性转接驱动器选项
采用3.5mm×9mm QFN封装

应用领域

PC和笔记本电脑
游戏、家庭影院与娱乐系统、电视
数据中心和企业级计算
医疗应用
测试和测量
工厂自动化和控制
电子销售终端
无线基础设施

	属性	参数值
	商品目录	模拟开关/多路复用器
	开关电路	2:1
	通道数	4
	导通电阻(Ron)	5Ω
	工作电压	3V~3.6V；1.71V~1.98V
	导通电容(Con)	0.45pF

	属性	参数值
	导通时间(ton)	130ns
	关闭时间(toff)	100ns
	带宽	13GHz
	工作温度	-40℃~+105℃
	传播延迟(tpd)	50ps
	功能特性	双向模拟通道
