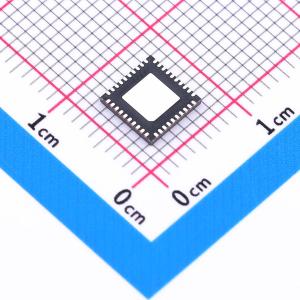

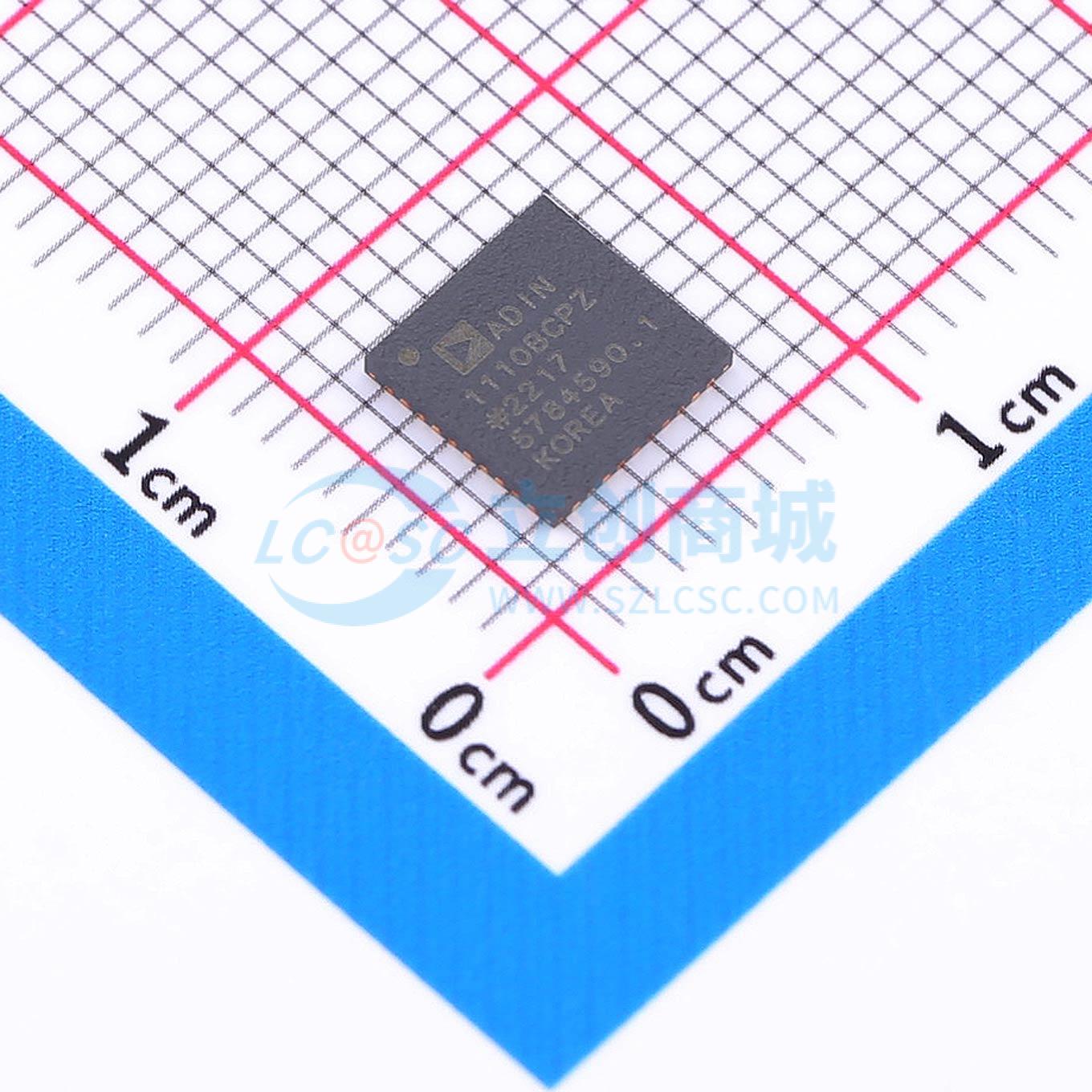

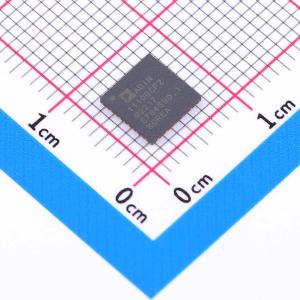

ADIN1110BCPZ-R7

ADIN1110 是一款超低功耗、单端口的 10BASE-T1L 收发器，专为工业以太网应用设计，并符合 IEEE 802.3cg-2019 以太网标准，适用于长距离、10 Mbps 单对以太网（SPE）。它具有集成的媒体访问控制（MAC）接口，可以通过4线串行外设接口（SPI）直接连接多种主机控制器。这种 SPI 接口使得可以使用没有集成 MAC 的低功耗处理器，从而实现最低的整体系统级功耗。SPI 可以配置为使用 Open Alliance SPI 协议或通用 SPI 协议。

可编程传输电平、外部端接电阻和独立的接收和发送引脚使 ADIN1110 适合于本质安全应用。ADIN1110 集成了电压供应监测和上电复位（POR）电路，以提高系统级的鲁棒性。ADIN1110 采用 40 引脚、6 mm x 6 mm 引线框架芯片级封装（LFCSP）。

• 符合10BASE-T1L IEEE标准802.3cg-2019
• 在1.0 V/2.4 V下电缆传输距离可达1700米
• 带有SPI的集成MAC
• 支持OPEN Alliance 10BASE-T1x MAC-PHY串行接口
• 16个MAC地址过滤器
• 高低优先级队列，带有28 kB缓冲区
• 直通或存储转发操作
• 支持IEEE 1588时间戳
• 统计计数器
• 低功耗：42 mW（双电源，1.0 V p-p）
• 诊断
• 使用TDR进行电缆故障检测
• 使用MSE的链路质量指示器
• 帧生成器和校验器
• 多种环回模式
• 支持IEEE测试模式
• 支持1.0 V p-p和2.4 V p-p发送电平
• 4针MDI（RXN、RXP、TXN和TXP）
• 适用于本质安全应用
• 外部端接电阻
• 自动协商
• 25 MHz晶体或外部时钟输入
• 电磁兼容性（EMC）测试标准
  • IEC 61000-4-4电气快速瞬变（±4 kV）
  • IEC 61000-4-2 ESD（±4 kV接触放电）
  • IEC 61000-4-2 ESD ±8 kV空气放电
  • IEC 61000-4-6传导抗扰度（10 V/m）
  • IEC 61000-4-5浪涌（±4 kV）
  • IEC 61000-4-3辐射抗扰度（Class A）
  • EN55032辐射发射（Class B）
• 小封装：40引脚（6 mm x 6 mm）LFCSP SP
• 温度范围
  • 工业级：-40°C至+85°C
  • 扩展级：-40°C至+105°C

• 现场仪表
• 建筑自动化和消防安全
• 工厂自动化
• 边缘传感器和执行器
• 状态监测和机器连接性
