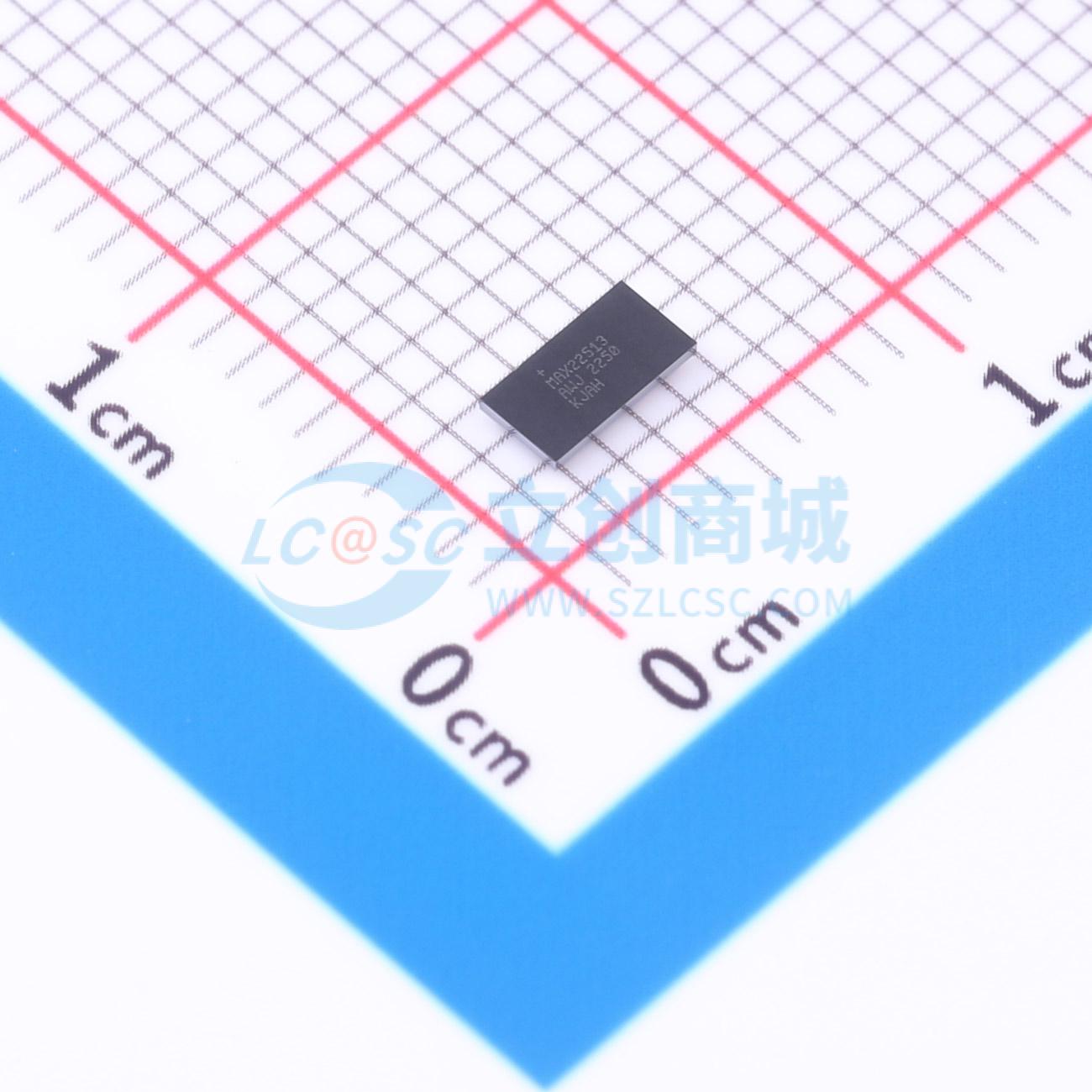

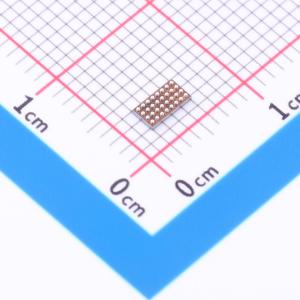

MAX22513AWJ+T

MAX22513双通道低功耗IO-Link设备收发器具有可选控制接口、内部高效DC-DC降压稳压器、两个内部线性稳压器以及集成浪涌保护功能，可实现可靠通信。该器件具有低导通电阻驱动器（C/Q和DO/DI）、可选驱动器电流限制和过流保护功能，可降低小型传感器应用中的功耗。 DC-DC降压稳压器可提供高达300mA的负载电流，输出电压可调（2.5V至12V）。内部线性稳压器可产生5V和3.3V电压，提供高达50mA的电流。 MAX22513可通过SPI或I²C接口进行控制，为微控制器提供灵活性，并具备广泛的控制和诊断功能。支持全双工和半双工SPI。内部MCLK振荡器为微控制器的IO-Link通信提供时钟源。 MAX22513具备广泛的集成保护功能，可确保在恶劣工业环境中实现可靠通信。所有四个IO引脚（V₂₄、C/Q、DO/DI和GND）均具备反向电压保护、短路保护和集成±1kV/500Ω浪涌保护功能。 MAX22513采用小型WLP封装（4.1mm×2.1mm）或28引脚TQFN-EP封装（3.5mm×5.5mm），工作温度范围为-40℃至+125℃。

• 可配置的C/Q和DO/DI驱动器：PNP、NPN和推挽模式
• 驱动器独立压摆率控制
• 可选驱动器电流限制：50mA至250mA
• 通过I²C或SPI进行控制和监控：半双工和全双工SPI模式
• 集成高效DC-DC降压稳压器：可选开关频率，921kHz（典型值）或1.229MHz（典型值），300mA（最大值）负载，输出电压2.5V至12V
• 内部5V和3.3V线性稳压器
• 用于IO-Link通信的精确振荡器
• 集成±1kV/500Ω浪涌保护
• 用于提高突发抗扰性的毛刺滤波器
• 可选过流配置
• 热插拔和反极性保护
• -40℃至+125℃工作温度范围
• 低功耗：C/Q和DO/DI驱动器导通电阻为2Ω（典型值）
• 提供两种小型封装：28引脚TQFN-EP（3.5mm×5.5mm）、WLP（4.1mm×2.1mm）

• IO-Link传感器和执行器设备
• 工业传感器
