温馨提醒：图片仅供参考，商品以实物为准

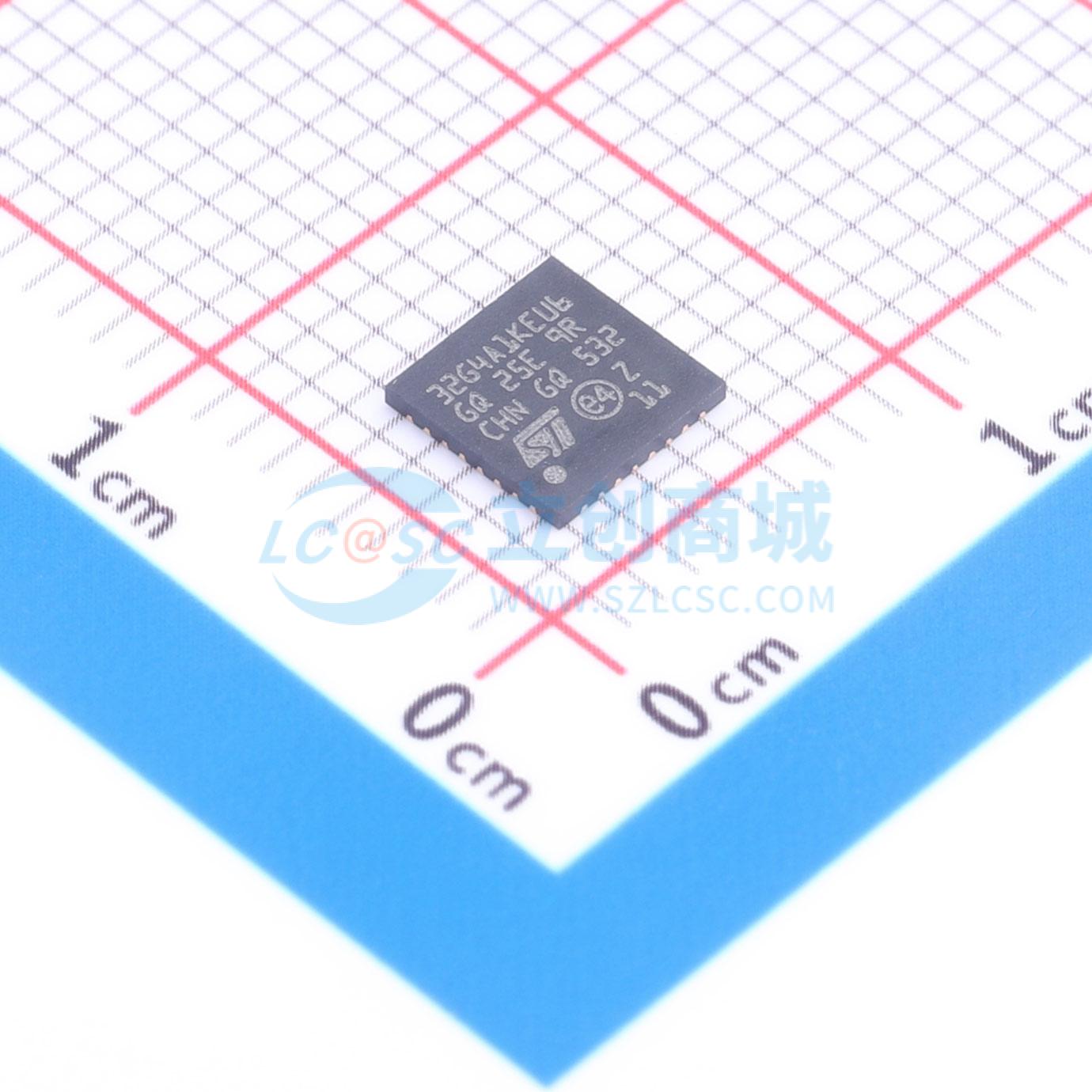

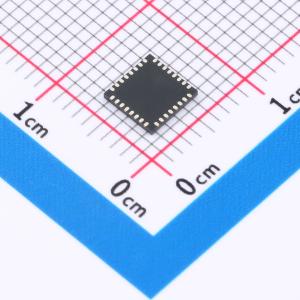

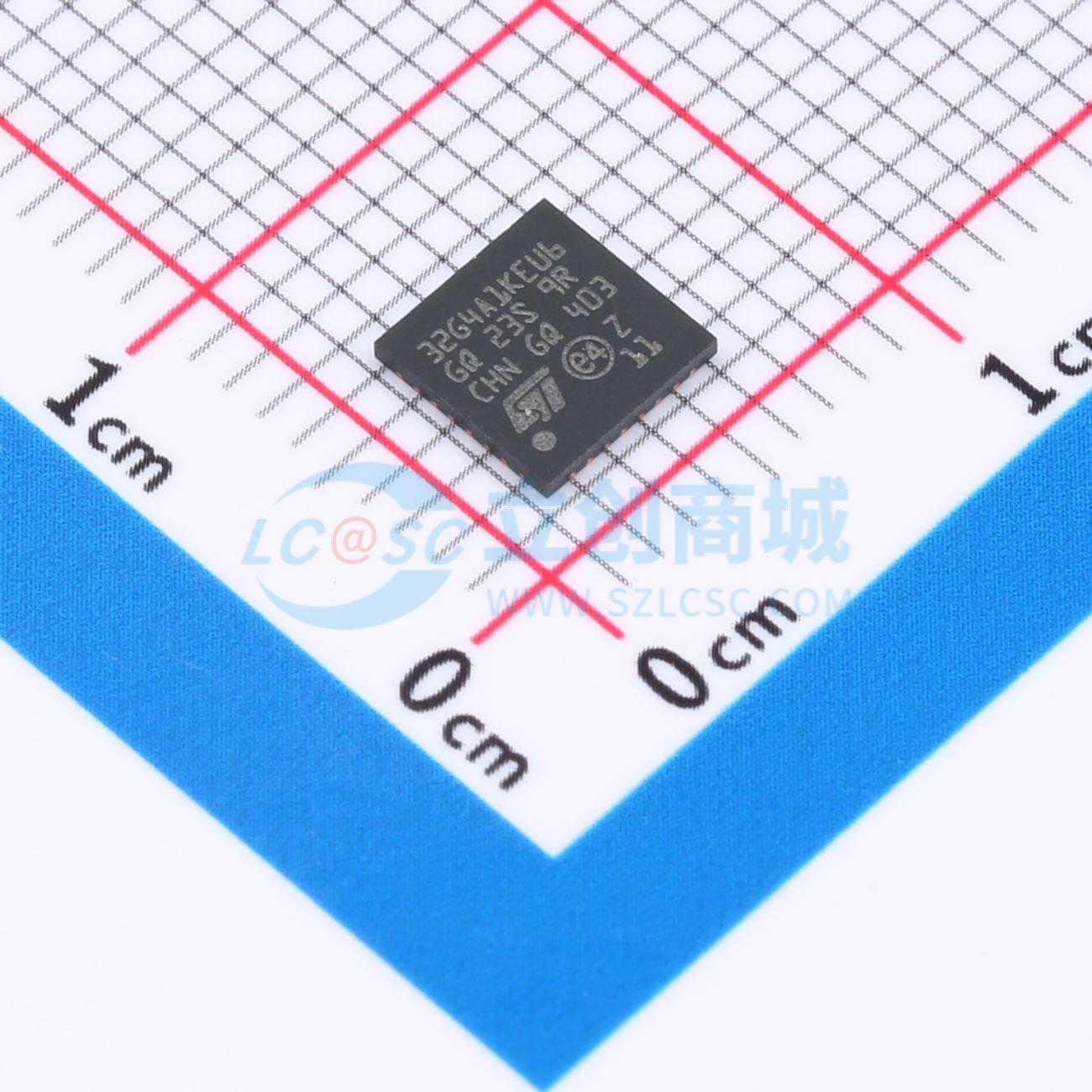

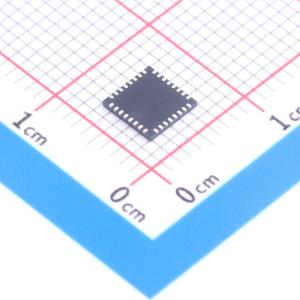

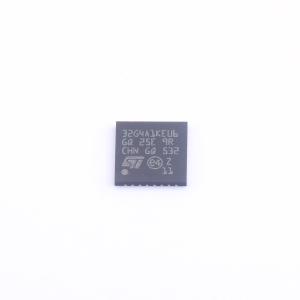

STM32G4A1KEU6
主流的 Arm Cortex-M4 微控制器 170 MHz，配备 512 Kbytes 闪存、数学加速器、高模拟集成度、加密
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 主流 Arm Cortex-M4 MCU 170 MHz，带 512 KB 闪存、数学加速器、高模拟级集成、加密
- 品牌名称
- ST(意法半导体)
- 商品型号
- STM32G4A1KEU6
- 商品编号
- C3225626
- 商品封装
- UFQFPN-32(5x5)
- 包装方式
- 托盘
- 商品毛重
- 0.012克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 单片机(MCU/MPU/SOC) | |
| CPU内核 | ARM Cortex-M4F | |
| CPU最大主频 | 170MHz | |
| CPU位数 | 32 Bit | |
| 程序存储容量 | 512KB | |
| 程序存储器类型 | FLASH | |
| RAM容量 | 112KB |
| 属性 | 参数值 | |
|---|---|---|
| EEPROM容量 | - | |
| I/O数量 | 26 | |
| ADC(位数) | 12bit | |
| DAC(位数) | 12bit | |
| 振荡器类型 | 内置 | |
| 工作电压 | 1.71V~3.6V | |
| 工作温度 | -40℃~+85℃ |
商品特性
- 核心：32位Arm Cortex-M4 CPU，带FPU、自适应实时加速器（ART Accelerator），允许从Flash存储器执行零等待状态，频率高达170 MHz，213 DMIPS，MPU，DSP指令
- 工作条件：VDD，VDDA电压范围：1.71 V至3.6 V
- 数学硬件加速器：用于三角函数加速的CORDIC，滤波数学加速器FMAC
- 存储器：512 Kbytes Flash存储器，支持ECC，专有代码读出保护（PCROP），可保护的存储区域，1 Kbyte OTP，96 Kbytes SRAM，前32 Kbytes实现硬件奇偶校验，Routine 升压er：16 Kbytes SRAM在指令和数据总线上，带硬件奇偶校验（CCM SRAM），Quad-SPI存储器接口
- 复位和电源管理：上电/掉电复位（POR/PDR/BOR），可编程电压检测器（PVD），低功耗模式：睡眠、停止、待机和关机，VBAT电源为RTC和备份寄存器供电
- 时钟管理：4至48 MHz晶体振荡器，32 kHz振荡器带校准，内部16 MHz RC振荡器带PLL选项（±1%）
- 高达86个快速I/O：所有均可映射到外部中断向量，多个I/O具有5 V耐受能力
- 互连矩阵：16通道DMA控制器，3 x ADCs 0.25 µs（多达36通道），分辨率高达16位，带硬件过采样，转换范围0至3.6 V
- 4 x 12位DAC通道：2 x 缓冲外部通道1 MSPS，2 x 无缓冲内部通道15 MSPS
- 4 x 超快速轨到轨模拟比较器，4 x 可用作PGA模式的运算放大器，所有端子可访问，内部电压参考缓冲器（VREFBUF）支持三种输出电压（2.048 V，2.5 V，2.9 V）
- 15个定时器：1 x 32位定时器和2 x 16位定时器，最多四个IC/OC/PwM或脉冲计数器和正交（增量）编码器输入，3 x 16位8通道高级电机控制定时器，最多8 x PwM通道，死区时间生成和紧急停止，1 x 16位定时器带2 x IC/OC，一个OCN/PwM，死区时间生成和紧急停止，2 x 16位定时器带IC/OC/OCN/PwM，死区时间生成和紧急停止，2 x 看门狗定时器（独立，窗口）
- 1 x SysTick定时器：24位递减计数器，2 x 16位基本定时器，1 x 低功耗定时器
- 带报警功能的日历RTC，从停止/待机周期唤醒
- 通信接口：2 x FDCAN控制器支持灵活数据速率，3 x I2C Fast mode plus（1 Mbit/s）带20 mA电流吸收，SMBus/PMBus，从停止唤醒，5 x USART/UARTs（ISO 7816接口，LIN，IrDA，调制解调器控制），1 x LPUART，3 x SPIs，4至16位可编程帧，2 x 带复用半双工I2S接口，1 x SAI（串行音频接口），USB 2.0全速接口带LPM和BCD支持，IRTIM（红外接口），USB Type-C / USB电源传输控制器（UCPD）
- 真随机数生成器（RNG），CRC计算单元，96位唯一ID，AES：128/256位密钥加密硬件加速器
- 开发支持：串行线调试（SwD），JTAG，嵌入式跟踪宏单元
