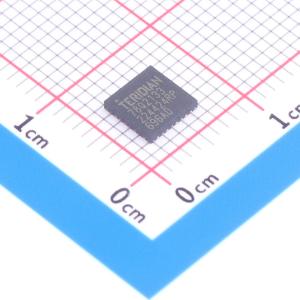

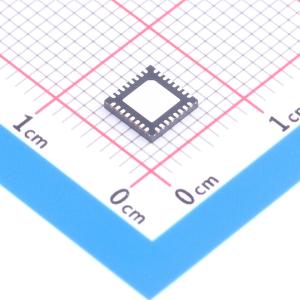

温馨提醒：图片仅供参考，商品以实物为准

78Q2133/F

78Q2133 10/100BASE-TX 收发器

描述: 78Q2133 是一个 10/100BASE-TX 收发器，支持 IEEE-802.3 标准，包括集成的 TX 和 RX 功能。
品牌名称: ADI(亚德诺)/MAXIM(美信)
商品型号: 78Q2133/F
商品编号: C3225513
商品封装: QFN-32-EP(5x5)
包装方式: 托盘
商品毛重: 0.503克(g)

商品概述

78Q2123和78Q2133 MicroPHYTM是市场上最小的10BASE - T/100BASE - TX快速以太网收发器。它们集成了介质无关接口（MII）、编码器/解码器（ENDEC）、扰码器/解扰码器、双速时钟恢复以及全功能自动协商功能。发射器包含片上脉冲整形器和低功耗线路驱动器。接收器具备自适应均衡器和用于精确时钟与数据恢复所需的基线恢复电路。该收发器在100BASE - TX应用中与5类非屏蔽双绞线（Cat - 5 UTP）电缆连接，在10BASE - T应用中与3类非屏蔽双绞线（Cat - 3 UTP）连接。介质相关接口（MDI）通过双1:1隔离变压器连接到线路介质，无需外部滤波器。与介质访问控制（MAC）的接口通过符合IEEE - 802.3标准的介质无关接口（MII）实现。78Q2123/78Q2133旨在服务嵌入式以太网市场，特别针对游戏机、宽带调制解调器、打印机、机顶盒和音频/视频设备的需求进行了定制。它设计为低功耗，采用单一3.3V电源供电。78Q2123适用于商业温度范围，78Q2133适用于工业温度范围。

商品特性

现有最小的10/100物理层（PHY）
10BASE - T/100BASE - TX符合IEEE - 802.3标准的发射（TX）和接收（RX）功能，需要双1:1隔离变压器与线路连接
集成MII、10BASE - T/100BASE - TX编码器/解码器、100BASE - TX扰码器/解扰码器以及全功能自动协商功能
支持全双工操作
自动进行MDI/MDI - X交叉校正
寄存器可编程发射幅度
在自动协商和10BASE - T信号接收期间自动进行极性校正
节能和掉电模式，包括发射器禁用
2个可编程LED指示灯（默认指示链路和活动状态）
用户可编程中断引脚
封装形式：32引脚四方扁平无引脚封装（32 - QFN，5x5 mm）和32引脚薄型四方扁平无引脚封装（32 - TQFN，5x5mm）
低功耗（约290mW）
单一3.3V±0.3V电源
78Q2123工作温度范围为0℃至70℃
78Q2133工作温度范围为 - 40℃至85℃

应用领域

游戏机
宽带调制解调器
打印机
机顶盒
音频/视频设备

数据手册PDF

放大查看下载PDF

交货周期

订货25-27个工作日

购买数量

(1个/托盘，最小起订量 1 个)

个

起订量：1 个1个/托盘

总价金额：

￥ 0.00

近期成交0单

	属性	参数值
	商品目录	以太网收发器
	应用功能	PHY收发器
	通道数	-

	属性	参数值
	工作电压	3.3V
	工作温度	-40℃~+85℃
