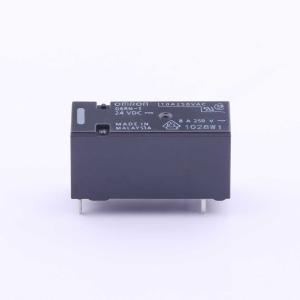

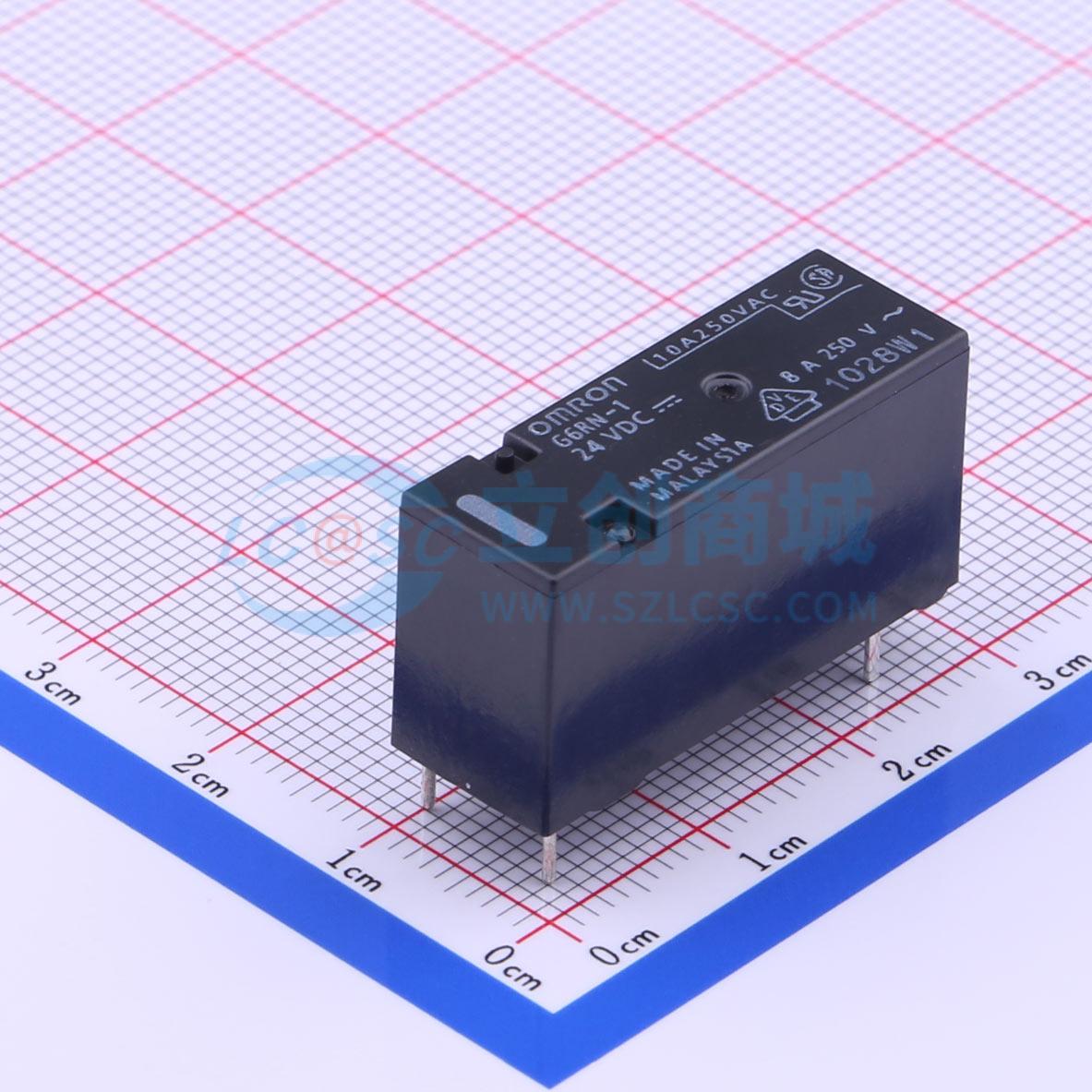

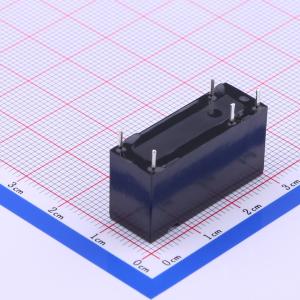

G6RN-1 DC24

24V 8A 一组转换:1C(单刀双掷-转换)

SMT扩展库PCB免费打样

私有库下单最高享92折

描述: 特性：低外形高度15mm（约为欧姆龙G2R型号高度的60%）。 10A（常开）高开关容量。高灵敏度，功耗220mW。高绝缘性，线圈与触点间绝缘距离8mm，脉冲耐受电压10kV。满足85℃环境工作温度要求。标准型号符合VDE标准。应用：空调/HVAC（热泵、锅炉等）。工业设备（小型FA控制器、逆变器、伺服放大器、温度控制器等）
品牌名称: OMRON(欧姆龙)
商品型号: G6RN-1 DC24
商品编号: C397134
商品封装: 插件,28.5x10mm
包装方式: 管装
商品毛重: 10.62克(g)

商品参数

	属性	参数值
	商品目录	功率继电器
	线圈电压	24V
	触点形式	一组转换:1C(单刀双掷-转换)
	引脚数	5
	触点容量(电阻负载)	8A@250VAC；5A@30VDC
	最大切换电压	250V@AC；30V@DC
	额定线圈功率	220mW
	触点材料	银合金+镀金

商品概述

这款用于单极10A开关的微型功率继电器具有以下特点：低外形高度为15mm（约为欧姆龙G2R型号高度的60%）；高开关容量为10A（常开）（G6RN - 1 (A) 7 - E - ASI - CF - HA型号）；高灵敏度，功耗为220mW；在线圈和触点之间提供高绝缘，绝缘距离为8mm，脉冲耐受电压为10kV；满足85°C的环境工作温度要求；标准型号符合VDE标准；符合国际抗点火安全标准（IEC/EN 60335 - 1）（G6RN - 1 (A) 7 - E - ASI - CF - HA型号）；符合防爆认证IEC60079 - 15（G6RN - 1(A)7 - E - ASI - CF - HA型号）。

商品特性

低外形高度15mm
高开关容量10A（常开）
高灵敏度，功耗220mW
高绝缘，绝缘距离8mm，脉冲耐受电压10kV
满足85°C环境工作温度要求
标准型号符合VDE标准
符合国际抗点火安全标准
符合防爆认证

应用领域

空调/HVAC（热泵、锅炉等）
工业设备（小型FA控制器、逆变器、伺服放大器、温度控制器等）

数据手册PDF

放大查看下载PDF

	属性	参数值
	最大切换电流	8A
	线圈类型	无极性-单线圈
	线圈电阻	2.62kΩ
	接触电阻	100mΩ
	动作时间	15ms
	释放时间	5ms
	工作温度	-40℃~+85℃
