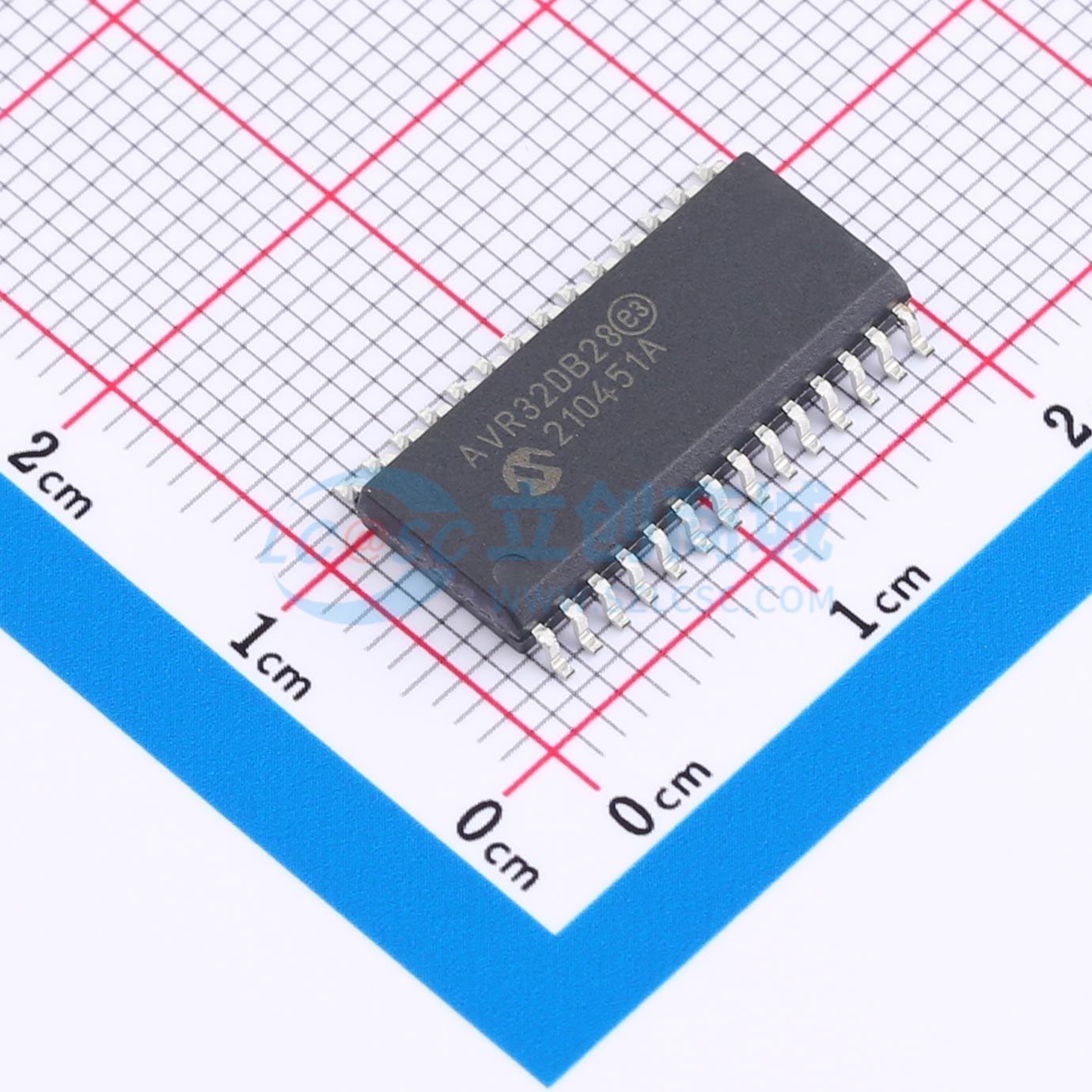

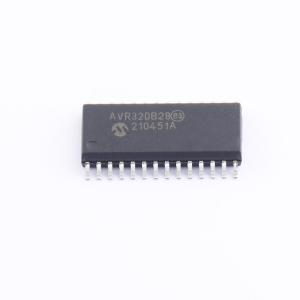

AVR32DB28-E/SO

AVR32DB28-E/SO

描述

AVR64DB28/32/48/64 微控制器属于 AVR DB 系列，使用带有硬件乘法器的 AVR CPU，运行时钟速度可达 24 MHz。它们配备 64 KB 的 Flash、8 KB 的 SRAM 和 512 字节的 EEPROM。这些微控制器提供 28 引脚、32 引脚、48 引脚和 64 引脚封装。AVR DB 系列采用 Microchip 的最新技术，具有灵活且低功耗的架构，包括事件系统、精确的模拟子系统和高级数字外设。无需修改代码即可实现垂直迁移，因为这些设备在引脚和功能上完全兼容。向左水平迁移会减少引脚数量，从而减少可用功能。- 运行频率高达 24 MHz – 单周期 I/O 寄存器访问- 两级中断控制器- 两周期硬件乘法器- 供电电压范围：1.8V 至 5.5V- 64 KB 在系统自编程 Flash 存储器- 512B EEPROM- 8 KB SRAM- 32B 用户行非易失性存储器，在芯片擦除期间可保持数据，并且在设备锁定时可以编程- 写/擦除耐久性 - Flash：10,000 次 - EEPROM：100,000 次- 数据保留：55℃ 下 40 年- 上电复位 (POR) 电路- 带用户可编程级别的欠压检测 (BOD)- 可编程电压水平监控 (VLM)，在 BOD 水平之上产生中断- 时钟故障检测时钟选项- 高精度内部振荡器，频率可选至 24 MHz (OSCHF) – 自动调谐以提高内部振荡器精度- 内部 PLL 最高 48 MHz，用于 Timer/Counter 类型 D (PLL) 的高频操作- 内部超低功耗 32.768 kHz 振荡器 (OSC32K)- 外部 32.768 kHz 晶体振荡器 (XOSC32K)- 外部时钟输入- 外部高频晶体振荡器 (XOSCHF)，带有时钟故障检测- 单引脚统一编程和调试接口 (UPDI)- 三种睡眠模式 - 空闲模式，所有外设运行以便立即唤醒 - 待机模式，选定外设可配置操作 - 断电模式，全数据保留- 最多两个 16 位 Timer/Counters 类型 A (TCA)，具有三个比较通道，用于 PWM 和波形生成- 最多五个 16 位 Timer/Counters 类型 B (TCB)，具有输入捕获功能，用于捕获和信号测量- 一个 12 位 PWM Timer/Counter 类型 D (TCD)，优化用于功率控制- 一个 16 位实时时钟 (RTC)，可以从外部晶体或内部振荡器运行最多六个 USART 操作模式：RS-485、LIN 客户端、主机 SPI 和 IrDA 分数波特率发生器、自动波特率和帧开始检测- 两个 SPI，具有主机/客户端操作模式最多两个双线接口 (TWI)，支持双地址匹配- 独立的主机和客户端操作- 兼容 Phillips I2C- 标准模式 (Sm, 100 kHz)- 快速模式 (Fm, 400 kHz)- 快速模式加 (Fm+, 1 MHz)- 事件系统，用于独立于 CPU 的外设间可预测信号- 可配置的自定义逻辑 (CCL)，最多有六个可编程查找表 (LUTs)- 一个 12 位 130 ksps 差分模数转换器 (ADC)- 三个模拟比较器 (ACs)，具有窗口比较功能- 一个 10 位数模转换器 (DAC)- 最多三个过零检测器 (ZCDs)- 模拟信号调理 (OPAMP) 外设，最多有三个运算放大器，每个都带有内部电阻梯，允许在没有外部组件的情况下进行多种有用配置- 多个电压参考 - 1.024V - 2.048V - 2.500V - 4.096V - 外部电压参考 (VREFA) - 电源电压 (VDD)- 自动循环冗余校验 (CRC) Flash 程序存储器扫描- 带窗口模式的看门狗定时器 (WDT)，并具有独立的片上振荡器- 所有通用引脚上的外部中断I/O 和封装- I/O 端口 C 上的多电压 I/O (MVIO)- 可选择的输入电压阈值- 最多 55/54 个可编程 I/O 引脚- 28 引脚 SSOP、SOIC 和 SPDIP- 32 引脚 VQFN 5X5 mm 和 TQFP 7X7 mm- 48 引脚 VQFN 5X5 mm 和 TQFP 7X7 mm- 64 引脚 VQFN 9X9 mm 和 TQFP 10X10 mm温度范围- 工业级：-40℃ 至 85℃- 扩展级：-40℃ 至 125℃

品牌名称

MICROCHIP(美国微芯)

商品型号

AVR32DB28-E/SO

商品编号

C3220414

商品封装

SOIC-28-300mil​

包装方式

管装

商品毛重

1.72克(g)
