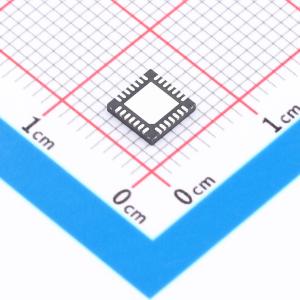

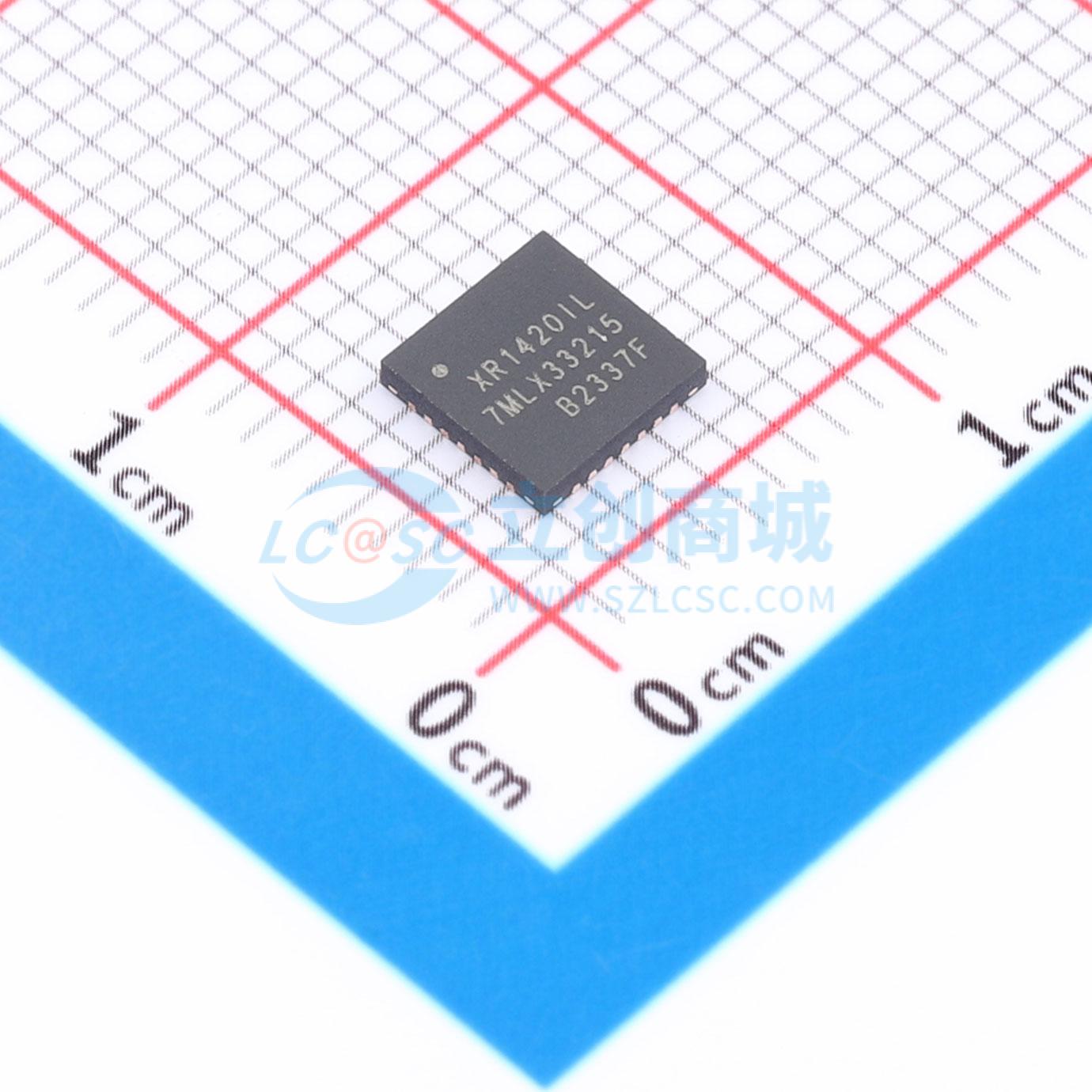

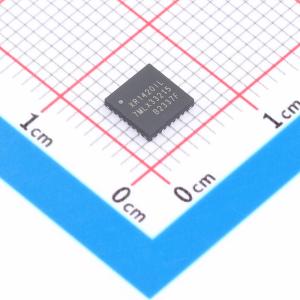

温馨提醒：图片仅供参考，商品以实物为准

XR21B1420IL28-F

SMT扩展库SMT补贴嘉立创PCB免费打样

品牌名称: MaxLinear(迈凌)
商品型号: XR21B1420IL28-F
商品编号: C3220267
商品封装: QFN-28(5x5)
包装方式: 托盘
商品毛重: 0.35克(g)

商品概述

XR21B1420 是一款增强型通用异步收发传输器（UART）至 USB 接口桥接器。该 USB 接口完全符合 USB 2.0（全速）规范，USB 数据传输速率为 12 Mbps。USB 接口还支持 USB 挂起、恢复和远程唤醒操作。可通过 USB 接口在片上一次性可编程（OTP）存储器中对 USB 厂商 ID、产品 ID、电源模式、远程唤醒支持、最大功耗以及许多其他设置进行编程。 XR21B1420 内置振荡器，无需外部晶体/振荡器。利用该内部时钟和分数波特率发生器，可产生 300 bps 至 12 Mbps 的任意 UART 波特率。 UART 引脚也可配置为通用输入输出（GPIO）；方向、状态、输出驱动器类型以及输入上拉或下拉电阻可通过片上 OTP 进行编程，也可通过内存映射寄存器实时编程。大容量 512 字节的发送（TX）和接收（RX）先入先出（FIFO）缓冲区可防止缓冲区溢出错误，并优化数据吞吐量。自动半双工方向控制和可选的多点（9 位）模式简化了半双工 RS - 485 应用中的硬件和软件设计。宽模式允许对每个接收到的字符进行错误监测。 XR21B1420 使用原生操作系统的 CDC - ACM 驱动程序或麦瑞半导体（MaxLinear）提供的自定义驱动程序。麦瑞半导体为 Windows 2000、XP、Vista、7、8、8.1、10 和 11 提供经过 WHQL 认证的软件驱动程序，同时也为 Linux 提供自定义软件驱动程序，并且提供完整的源代码。 XR21B1420 采用单 5V 或 3.3V 电源供电。当采用 5V 输入供电时，会提供经过稳压的 3.3V 输出。

商品特性

USBD+、/USBD 引脚具备 ±15 kV 静电放电（ESD）保护
符合 USB 2.0 标准，全速（12 Mbps）
独特的预编程 USB 序列号
内部生成 48 MHz 核心时钟
增强型 UART 特性
波特率范围为 300 bps 至 12 Mbps
分数波特率发生器
512 字节发送 FIFO 和 512 字节接收 FIFO
自动硬件/软件流控制
多点和半双工模式
自动 RS - 485 半双工控制
可选 GPIO 或调制解调器输入输出
多达 10 个 GPIO
5V 耐压 GPIO 输入
挂起状态下的 GPIO 配置
可配置时钟输出
28 引脚 QFN 封装
工业级温度范围：-40℃ 至 +85℃

应用领域

楼宇自动化
安全系统
工厂和过程控制
自动柜员机（ATM）终端
USB 转串口控制器

数据手册PDF

放大查看下载PDF

优惠活动

购买数量

(490个/托盘，最小起订量 1 个)

个

起订量：1 个490个/托盘

总价金额：

￥ 0.00

近期成交0单

	属性	参数值
	商品目录	USB转换芯片
	应用功能	USB转UART
	USB协议版本	-

	属性	参数值
	工作电压	3V~5.25V
	工作温度	-40℃~+85℃
