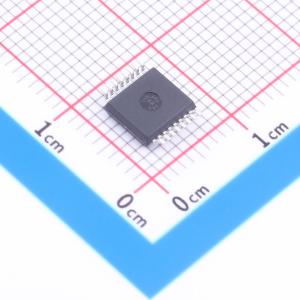

温馨提醒：图片仅供参考，商品以实物为准
ZSC31050FEG1-R
ZSC31050FEG1-R
SMT扩展库PCB免费打样
私有库下单最高享92折
- 品牌名称
- RENESAS(瑞萨)/IDT
- 商品型号
- ZSC31050FEG1-R
- 商品编号
- C3216778
- 商品封装
- SSOP-16-208mil
- 包装方式
- 编带
- 商品毛重
- 0.65克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 其他接口 | |
| 接口类型 | 单总线；I2C；SPI | |
| 数据速率 | - | |
| 工作电压 | 2.7V~5.5V |
| 属性 | 参数值 | |
|---|---|---|
| 工作温度 | -40℃~+125℃ | |
| 工作电流 | 2.5mA | |
| 静态电流 | 2.5mA | |
| 功能特性 | 非易失性配置存储；上电/复位配置 |
商品概述
ZSC31050是一款CMOS集成电路，用于对桥式传感器和温度传感器信号进行高精度放大和传感器特定校正。该器件通过运行多项式校正算法的16位RISC微控制器，实现传感器偏移、灵敏度、温度漂移和非线性的数字补偿。ZSC31050可适配几乎任何类型的桥式传感器。此外，它还能连接一个独立的温度传感器。其双向数字接口可用于通过PC控制的单次校准程序，将一组校准系数编程到片内EEPROM中。特定的传感器与ZSC31050可以进行数字配对：快速、精确，且无需外部器件或激光调整带来的额外成本。典型应用包括工业、医疗和消费类产品。它专为大多数电阻式桥式传感器而设计。
商品特性
- 传感器偏移、灵敏度、温度漂移和非线性的数字补偿
- 适配几乎所有电阻式桥式传感器类型
- 数字单次校准：快速且精确
- 可选的补偿温度源：桥路、热敏电阻、内部或外部二极管
- 输出选项：电压、电流、PWM、I2C、SPI、ZACwire
- 可调输出分辨率与采样率
- 电流消耗：2.5mA
- 可选的桥路激励：比例电压、恒定电压或恒定电流
- 用于独立温度传感器的输入通道
- 传感器连接和共模检查
- AEC-Q100认证
应用领域
- 重量秤
- 流量计
- 应变计
- 负载计
- 暖通空调
- 4-20mA变送器
- 智能传感器网络
- 过程自动化
- 工厂自动化
- 高度计
- 血压监测仪
