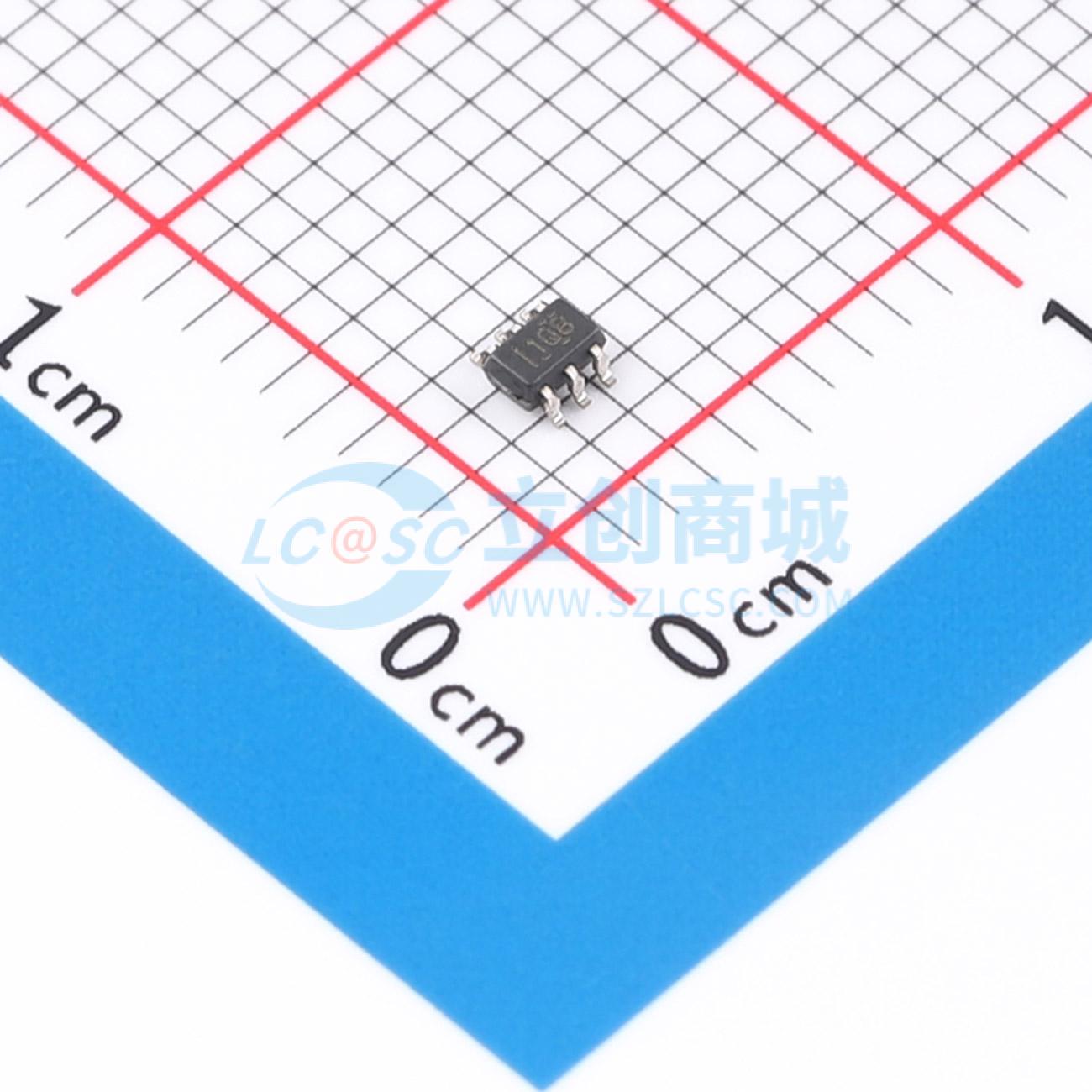

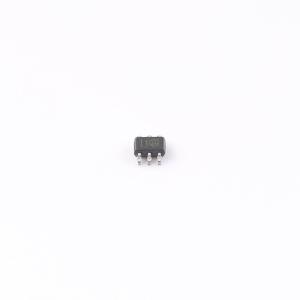

INA185A1QDCKRQ1
INA185A1QDCKRQ1
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 电流检测放大器专为成本敏感、空间受限的应用而设计。此器件是一个双向电流检测放大器（也称为电流分流监控器），可在独立于电源电压的 -0.2V 至 26V 范围内的共模电压中感测电流检测电阻器上的压降。集成了匹配的电阻增益网络，支持四个固定增益器件选项：20V/V、50V/V、100V/V 或 200V/V。此匹配的增益电阻网络可最大限度地减少增益误差，并降低温度漂移
- 品牌名称
- TI(德州仪器)
- 商品型号
- INA185A1QDCKRQ1
- 商品编号
- C36067846
- 商品封装
- SC-70-6
- 包装方式
- 袋装
- 商品毛重
- 0.03克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 电流感应放大器 | |
| 共模电压 | -200mV~26V | |
| 增益 | 20V/V | |
| 带宽 | 350kHz | |
| 输入偏置电流(Ib) | 75uA | |
| 输入失调电压(Vos) | 25uV | |
| 工作温度 | -40℃~+125℃ | |
| 差分电压 | -28V~+28V |
| 属性 | 参数值 | |
|---|---|---|
| 最大电源宽度(Vdd-Vss) | 5.5V | |
| 单电源 | 2.7V~5.5V | |
| 静态电流(Iq) | 200uA | |
| 输入失调电压温漂(Vos TC) | 0.5uV/℃ | |
| 输入失调电流(Ios) | 0.05uA | |
| 压摆率(SR) | 2V/us | |
| 共模抑制比(CMRR) | 100dB | |
| 噪声密度(eN) | 40nV/√Hz |
商品概述
INA185-Q1 电流检测放大器专为成本敏感、空间受限的应用而设计。此器件是一个双向电流检测放大器（也称为电流分流监控器），可在独立于电源电压的 –0.2V 至 26V 范围内的共模电压中感测电流检测电阻器上的压降。INA185-Q1 集成了匹配的电阻增益网络，支持四个固定增益器件选项：20V/V、50V/V、100V/V 或 200V/V。此匹配的增益电阻网络可最大限度地减少增益误差，并降低温度漂移。INA185-Q1 在 2.7V 至 5.5V 单电源下运行。该器件消耗的最大电源电流为 260μA，并且具有高压摆率和带宽，因此非常适合许多电源和电机控制应用。INA185-Q1 采用业界通用的 SC70 封装。此器件在 -40°C 至 125°C 的扩展工作温度范围内额定运行。
商品特性
- 符合面向汽车应用的 AEC-Q100 标准
- 温度等级 1: -40°C ≤ TA ≤ 125°C
- HBM ESD 分类等级 2
- CDM ESD 分类等级 C6
- 功能安全型可提供用于功能安全系统设计的文档
- 共模范围 (VCM): -0.2V 至 26V
- 高带宽：350kHz（A1 器件）
- 失调电压：
- VCM = 0V 时为 ±55μV（最大值）
- VCM = 12V（A4 器件）为 ±100μV（最大值）
- 输出压摆率：2V/μs
- 双向电流检测功能
- 精度：
- 最大增益误差（A1、A2、A3）：±0.2%
- 最大温漂：0.5μV/°C
- 增益选项：
- 20V/V（A1 器件）
- 50V/V（A2 器件）
- 100V/V（A3 器件）
- 200V/V（A4 器件）
- 静态电流：260μA（最大值）
应用领域
- 车身控制模块
- 区域控制模块
- ADAS 域控制器
- ADAS 传感器诊断
