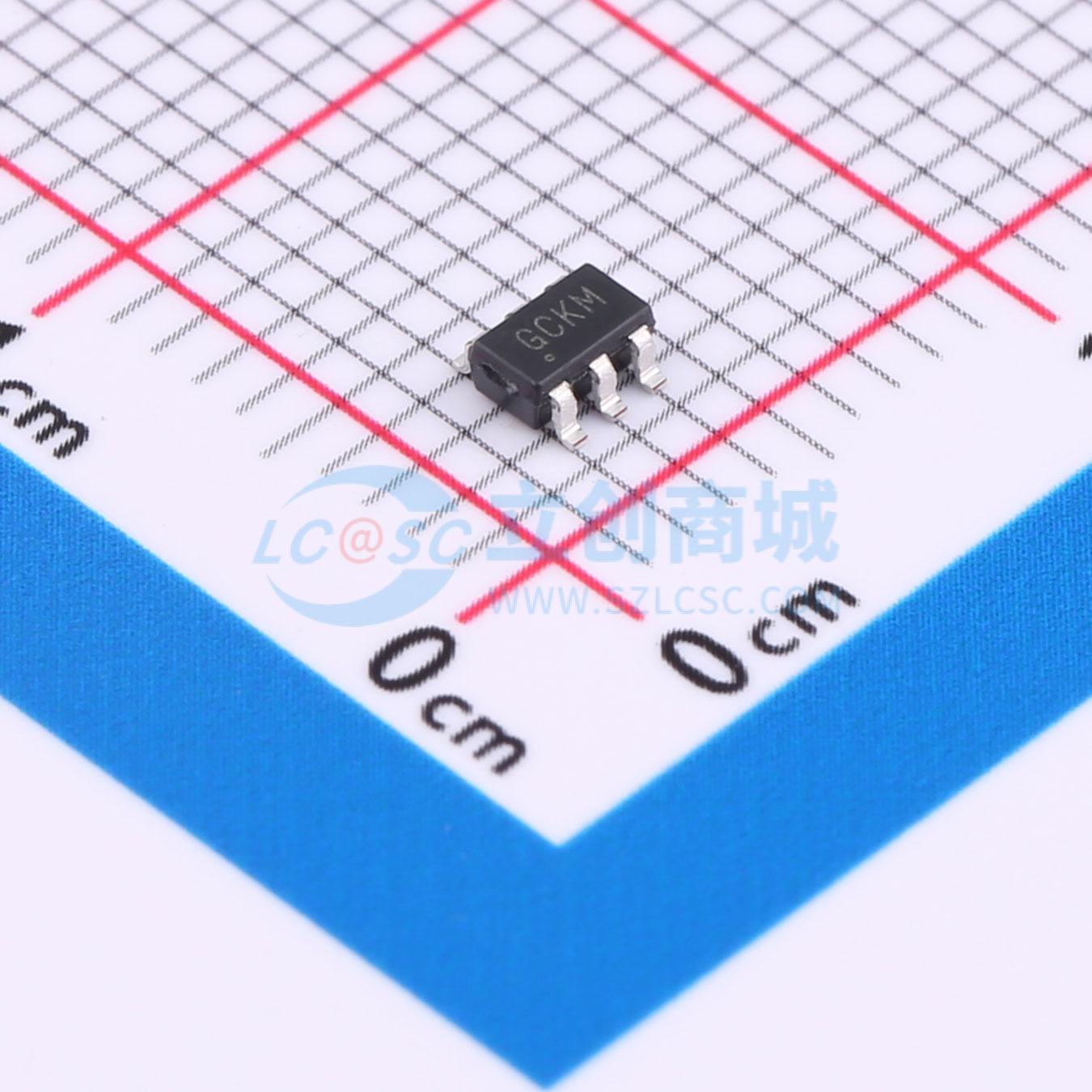

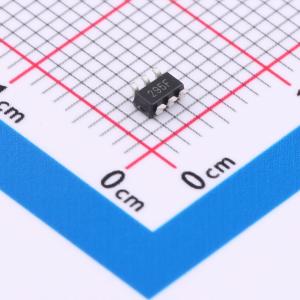

温馨提醒：图片仅供参考，商品以实物为准

ISL3295EFHZ-T7A

±16.5kV ESD保护，+125°C，3.0V至5.5V供电，SOT-23/TDFN封装，低功耗，RS-485/RS-422发射器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: 具有高ESD保护和低输出负载的单路RS-485/RS-422发射器
品牌名称: RENESAS(瑞萨)/IDT
商品型号: ISL3295EFHZ-T7A
商品编号: C3216618
商品封装: SOT-23-6
包装方式: 编带
商品毛重: 0.026克(g)

商品参数

商品概述

ISL3295E和ISL3298E是±16.5kV HBM ESD保护（7kV IEC61000接触放电），供电电压为3.0V至5.5V的单发射器，用于采用RS-485和RS-422标准的平衡通信。这些驱动器具有非常低的输出泄漏电流（±40μA），因此它们对RS-485总线呈现小于1/8单位负载。这允许网络上超过256个发射器而不违反RS-485规范的最大32单位负载限制，并且无需使用中继器。

热插拔电路确保在电源稳定期间Tx输出保持高阻状态。ISL3295E和ISL3298E上的驱动器没有限制，因此可以达到20Mbps的数据速率。它们提供工业级和扩展工业级（-40℃至+125℃）温度范围。

ISL3298ETDFN封装提供了比原尺寸小26%的选择。该设备还具有逻辑电源引脚（VL），可设置DE和DI输入的切换点以兼容混合电压系统中的较低电源电压。

应用领域

时钟分布
高节点数系统
空间受限系统
安防摄像头网络
建筑环境控制/照明系统
工业/过程控制网络

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	RS-485/RS-422芯片
	类型	驱动器
	驱动器数	1
	接收器数	0

	属性	参数值
	工作电压	3V~5.5V
	数据速率	20Mbps
	静电保护	±16.5kV
	工作温度	-40℃~+125℃
