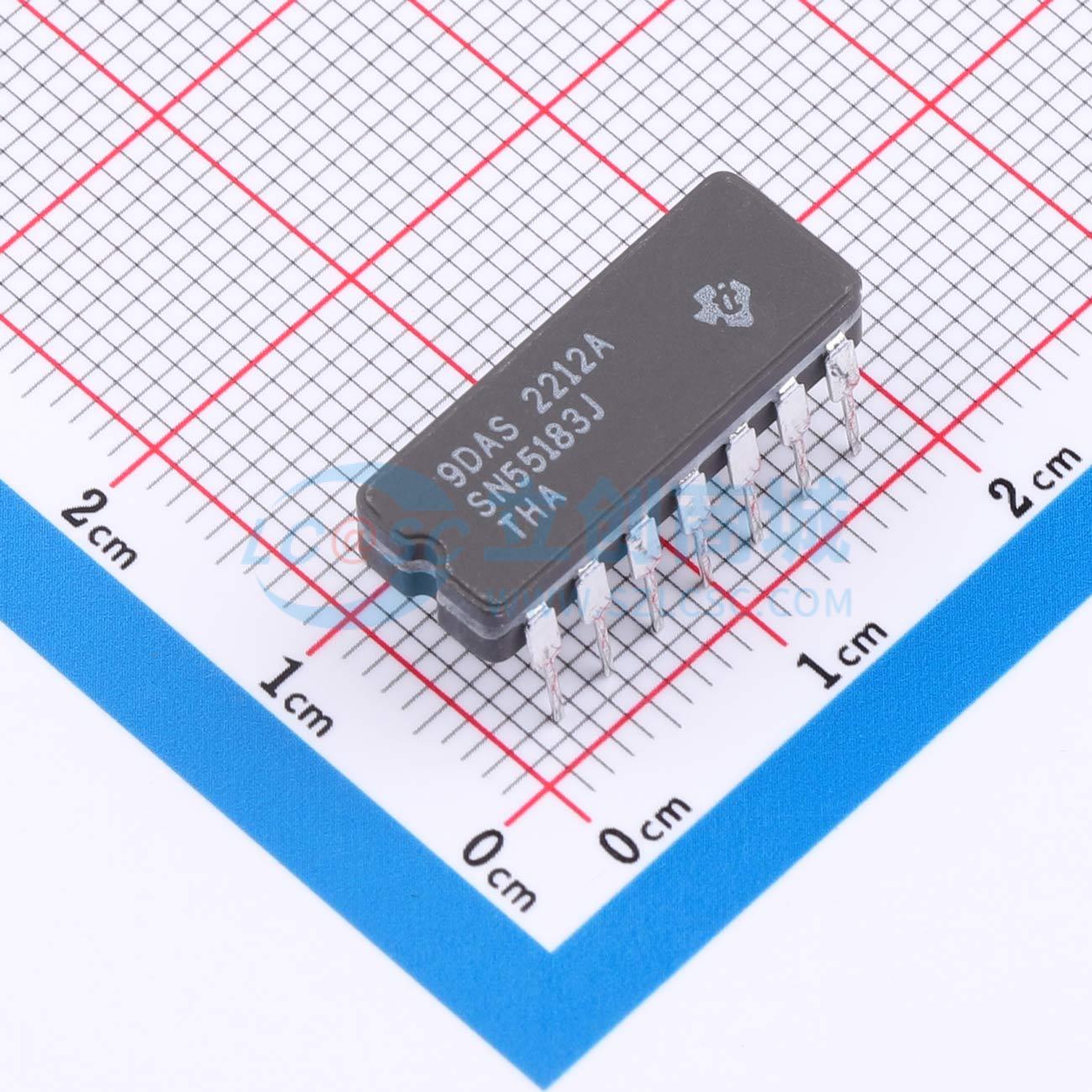

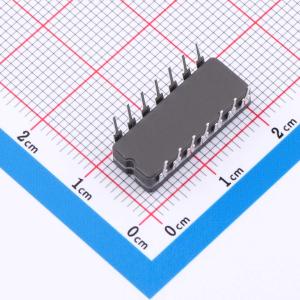

温馨提醒：图片仅供参考，商品以实物为准
SN55183J
双差分线路驱动器
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- SN55183 双路差分线路驱动器
- 品牌名称
- TI(德州仪器)
- 商品型号
- SN55183J
- 商品编号
- C3214703
- 商品封装
- DIP-14
- 包装方式
- 管装
- 商品毛重
- 1克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 其他接口 | |
| 工作电压 | 4.5V~5.5V | |
| 工作温度 | -55℃~+125℃ |
| 属性 | 参数值 | |
|---|---|---|
| 静态电流 | 18mA | |
| 功能特性 | - |
商品概述
DS8830、SN55183和SN75183双差分线驱动器设计用于在正常线路阻抗下提供高电流能力的差分输出信号，以驱动平衡线路（如双绞线），而不会产生高功率损耗。这些器件可以用作TTL扩展器/相位分离器，因为其输出级类似于TTL图腾柱输出。
驱动器采用单芯片单片结构，双电路的两部分使用共用的电源和接地端子。
SN55183的工作温度范围为-55°C至125°C。DS8830和SN75183的工作温度范围为0°C至70°C。
商品特性
- 单5V电源供电
- 差分线路工作
- 双通道
- TTL兼容
- 输出短路保护
- 输出钳位二极管，用于抑制线路瞬变
- 高电流输出
- 四路输入
- 单端或差分与/与非输出
- 设计用于与双差分驱动器SN55182和SN75182配合使用
- 设计可与国家半导体的DS7830和DS8830互换
应用领域
- 传输数字数据通过双绞线
- 用作TTL扩展器/相位分离器
- 驱动平衡线路，如双绞线，在正常线路阻抗下无需高功耗
