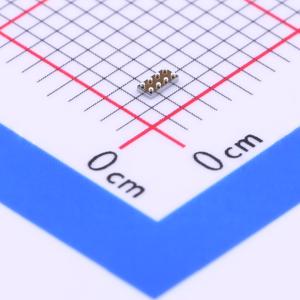

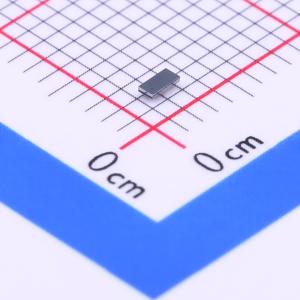

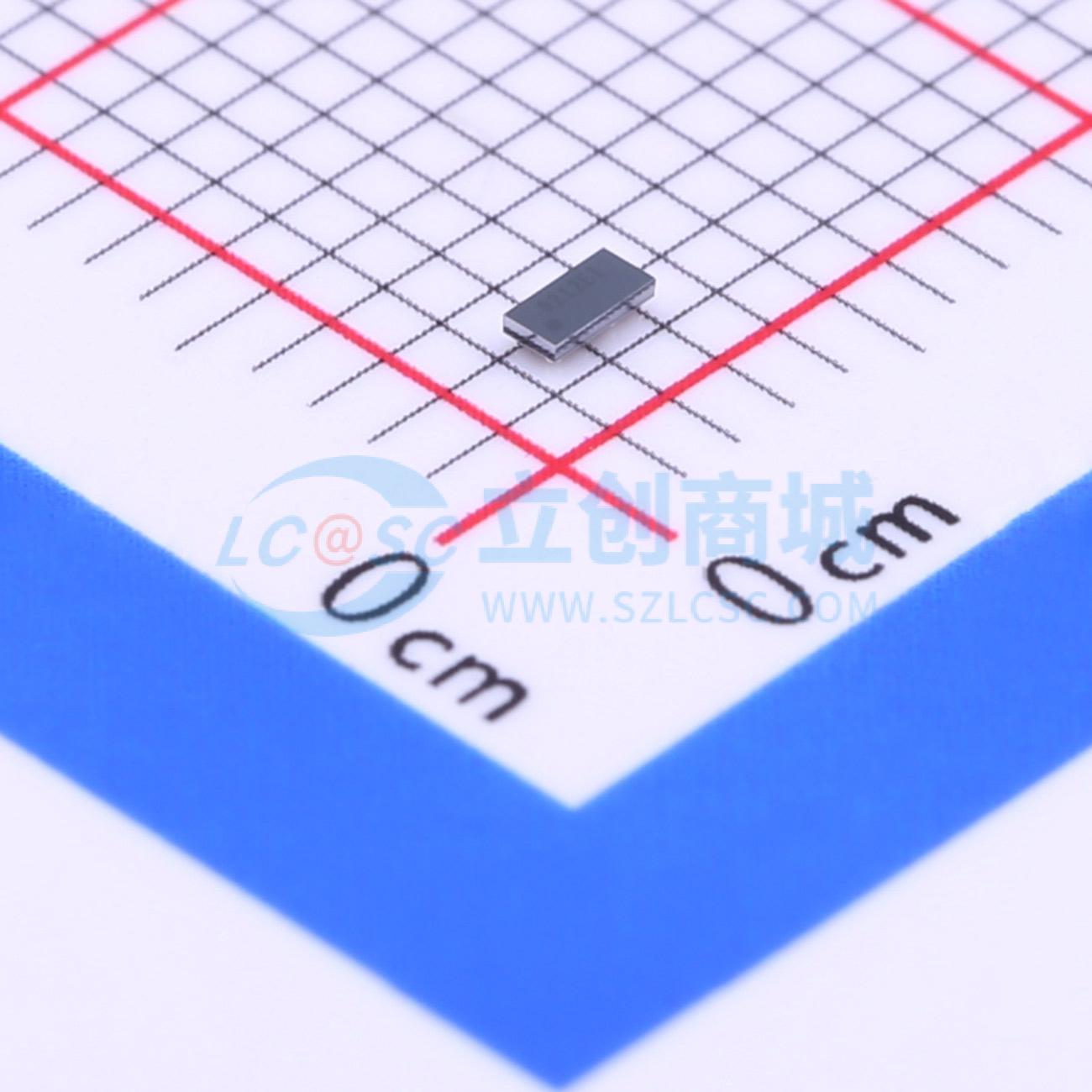

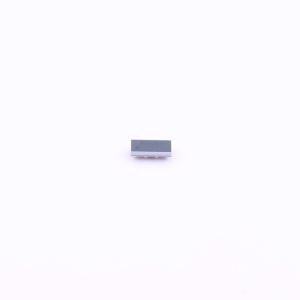

TXB0102YZPR

100Mbps 2位双向电平转换器

SMT扩展库PCB免费打样

私有库下单最高享92折

描述: TXB0102 具有自动方向感应和 +/-15kV ESD 保护的 2 位双向电压电平转换器
品牌名称: TI(德州仪器)
商品型号: TXB0102YZPR
商品编号: C396496
商品封装: DSBGA-8
包装方式: 编带
商品毛重: 0.035克(g)

商品参数

	属性	参数值
	每个电路通道数	2
	输出类型	三态
	工作温度	-40℃~+85℃
	功能特性	自动方向检测；断电保护；输出使能高阻
	灌电流(IOL)	-
	拉电流(IOH)	-
	接口类型	-
	芯片类型	电平转换器

商品概述

TXB0102是一款2位同相双向电压电平转换器，具备自动方向检测和±15kV ESD保护功能，采用两个可独立配置的供电轨。A端口适配VCCA供电，VCCA电压范围为1.2V~3.6V；B端口适配VCCB供电，VCCB电压范围为1.65V~5.5V，要求VCCA不得超过VCCB。可在1.2V、1.5V、1.8V、2.5V、3.3V及5V任意电压节点之间实现通用低压双向转换。当输出使能输入为低电平时，所有输出将置于高阻态。该器件通过Ioff电路完全支持部分掉电应用，器件掉电时输出将被禁用，可抑制电流回流，避免器件损坏；输出使能在上电或掉电过程中需通过下拉电阻接地，以确保器件处于高阻态。

商品特性

自带自动方向检测功能，支持双向电压电平转换
A端口供电范围1.2V~3.6V，B端口供电范围1.65V~5.5V，要求VCCA ≤ VCCB
具备VCC隔离特性，任意一个VCC输入接地时，所有输出均处于高阻态
输出使能输入电路以VCCA为参考
低功耗，最大静态电流Icc为4μA
Ioff支持部分掉电模式运行
闩锁性能超过100mA，符合JESD 78 II类标准
ESD防护性能符合JESD 22标准，A端口可承受2500V人体模型、200V机器模型、1500V充电器件模型静电放电，B端口可承受±15kV人体模型、200V机器模型、1500V充电器件模型静电放电
若I/O引脚需要外接上拉或下拉电阻，阻值需大于50kΩ，50kΩ为推荐安全值
可提供NanoFree封装

应用领域

手机
智能手机
平板电脑
台式个人电脑

	属性	参数值
	商品目录	转换器/电平移位器
	通道类型	双向
	输入信号	-
	输出信号	-
	数据速率	100Mbps
	工作电压(VCCA)	1.2V~3.6V
	工作电压(VCCB)	1.65V~5.5V
	元件数	1
