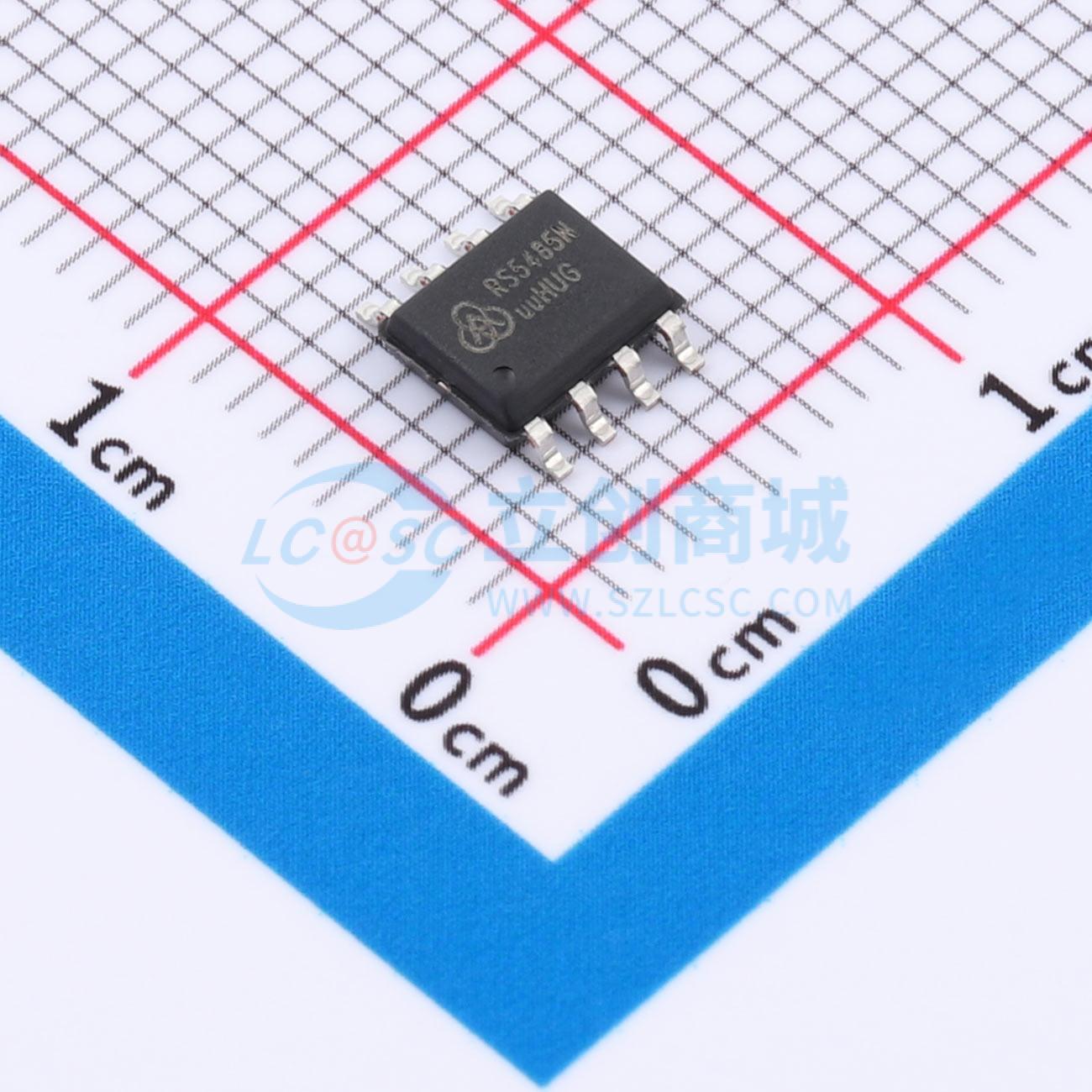

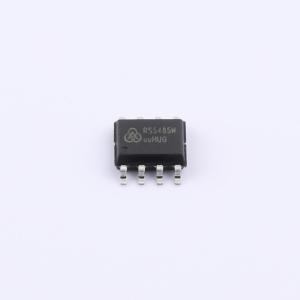

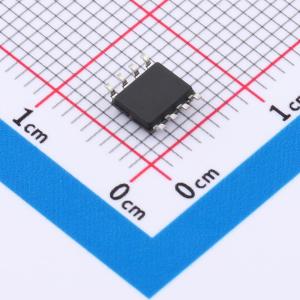

AZRS5485N.RDG
极性无关、ESD 保护、高速、VOD2 增强型 RS485 收发器 IC
- 描述
- 是一款无极性半双工RS485收发器IC，具有±15kV IEC 61000-4-2接触放电保护。该设备在5V电源下完全符合EIA/TIA-485标准。无极性功能可在RS485总线上对A和B引脚进行上拉和下拉设计时自动检测极性，上电至5V时启用极性检测功能。具有先进的故障安全接收器，结合了真正的故障安全和无极性功能，保证接收器差分输入（总线引脚A和B）开路、短路、空闲甚至反接时，接收器输出为逻辑高电平
- 品牌名称
- AMAZING(晶焱)
- 商品型号
- AZRS5485N.RDG
- 商品编号
- C36037810
- 商品封装
- SO-8
- 包装方式
- 袋装
- 商品毛重
- 1克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | RS-485/RS-422芯片 | |
| 类型 | 收发器 | |
| 驱动器数 | 1 | |
| 接收器数 | 1 | |
| 工作电压 | 5V | |
| 数据速率 | 10Mbps |
| 属性 | 参数值 | |
|---|---|---|
| 节点数 | 256 | |
| 静电保护 | ±8kV | |
| 工作温度 | -40℃~+85℃ | |
| 静态电流 | 800uA | |
| 通讯模式 | 半双工 | |
| 功能特性 | 热插拔保护；Tx/Rx启用；热关断保护；使能关断；过流保护 |
商品概述
该器件是一款具备极性自动检测功能的半双工RS485收发器集成电路，提供±15kV IEC 61000-4-2接触放电保护。此器件完全符合采用5V电源供电的EIA/TIA-485标准。当RS485总线上为A引脚设计了上拉、为B引脚设计了下拉时，具备极性自动检测功能的该器件可自动检测A和B引脚的极性。当器件上电至5V后，极性检测功能将被启用。该检测功能实时监测总线极性，无需RS485总线上有任何数据流。该器件是从机型RS485，具备极性自动检测功能，因此无需在从机设备上设计上拉和下拉电阻。该器件具备先进的故障安全接收器功能，结合了真故障安全和极性自动检测功能，确保当接收器的差分输入端开路、短路、空闲甚至反接时，接收器输出为逻辑高电平。该器件具备热插拔无毛刺功能，确保在电源上电期间，发射器和接收器的输出均处于高阻态，以防止短路电流事件。该器件在发射器中集成了热关断和限流功能，以在正常工作条件下保护器件免受系统故障条件的损坏。该器件设计为1/8单位负载，输入阻抗最小为96kΩ，至少可在一条总线上连接256个器件。该器件是一款具备IEC61000-4-2接触±15kV ESD保护的半双工RS-485收发器集成电路，适用于总线引脚，内部包含一个发射器和一个接收器，采用5V电源供电。该器件完全符合EIA/TIA-485标准。该器件采用热插拔无毛刺设计，确保在电源上电期间、直到电源电压稳定之前，收发器的输出均处于高阻态。该器件采用全芯片ESD保护设计，所有I/O引脚均具备高达HBM ±8kV和MM ±800V的稳健ESD保护。此外，该器件所有引脚的抗闩锁能力高达±400mA。针对IC自放电问题，该器件的CDM保护等级高达±1kV。发射器的设计是一个非反相转换器，可将单端TTL输入信号转换为差分EIA/TIA-485信号电平。该器件的发射器保证10Mbps数据速率的通信。当发射器使能时，发射器的单端TTL输入信号将被传输为发射器的差分输出RS485信号。在禁用状态下，发射器的输出保持高阻态。在T = 25℃、54欧姆负载条件下，该器件的差分输出电压为2.3V。该器件的接收器在使能状态下，将差分EIA/TIA-485信号转换为单端输出TTL信号，其内部除了输入迟滞外还集成了输入滤波。输入滤波增强了正常工作条件下的抗噪声能力。
商品特性
- RS485总线引脚极性自动检测
- 集成总线端子TVS保护：±15 kV IEC 61000-4-2接触放电，±20 kV IEC 61000-4-2空气间隙放电
- 所有引脚具备HBM ±8kV ESD保护
- 所有引脚具备MM ±800V ESD保护
- 采用5V电源时满足EIA/TIA-485标准要求
- 真故障安全接收器，同时保持EIA/TIA-485兼容性
- 数据速率高达10Mbps，控制输入具备热插拔无毛刺保护
- 高驱动能力，差分输出电压高达2.3V
- 总线上最多可连接256个收发器
应用领域
- 能源计量网络
- 工业控制
- 电信设备
- 安防系统
- 楼宇自动化网络
