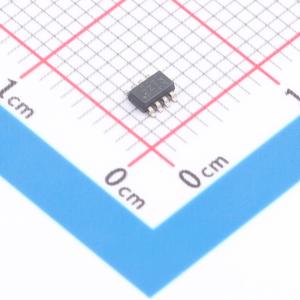

INA296B1QDDFRQ1

INA296x-Q1是一款超精密双向电流检测放大器，可在–5V至110V的宽共模范围内测量分流电阻两端的压降，与电源电压无关。高精度电流测量通过低失调电压（最大±10µV）、小增益误差（最大±0.01%）和高直流共模抑制比（典型166dB）的组合实现。INA296x-Q1不仅设计用于高压双向直流电流测量，还适用于具有1.1MHz高信号带宽和快速建立时间的高速应用（例如瞬态检测和快速过流保护）。INA296x-Q1的工作电源范围为2.7V至20V，电源电流为2.5mA。INA296x-Q1提供五种增益选项:10V/V、20V/V、50V/V、100V/V和200V/V。多种增益选项可在可用分流电阻值和宽输出动态范围要求之间进行优化。1级INA296x-Q1的规定工作温度范围为−40℃至125℃，0级的工作温度范围为−40℃至150℃。

• 符合AEC-Q100汽车应用等级
• 功能安全可用，有相关文档可帮助功能安全系统设计
• 宽共模电压:工作电压−5V至110V；耐压−20V至120V
• 双向工作
• 高小信号带宽:全增益下1.1MHz
• 压摆率:8V/µs
• 1%阶跃响应建立时间:1µs
• 优异的共模抑制比:166dB
• 高精度:版本A增益误差最大±0.01%，温漂±1ppm/℃；版本B增益误差最大±0.1%，温漂±5ppm/℃；版本A失调电压最大±10µV，温漂±0.1µV/℃；版本B失调电压最大±150µV，温漂±0.5µV/℃
• 提供多种增益可选:INA296A1-Q1为10V/V；INA296A2-Q1为20V/V；INA296A3-Q1为50V/V；INA296A4-Q1为100V/V；INA296A5-Q1为200V/V
• 封装可选:SOT23-8、VSSOP-8、SOIC-8、VSSOP-10

• DC/DC转换器
• 电池管理系统（BMS）
• 燃料电池控制单元
• 智能接线盒
