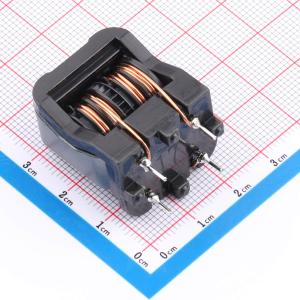

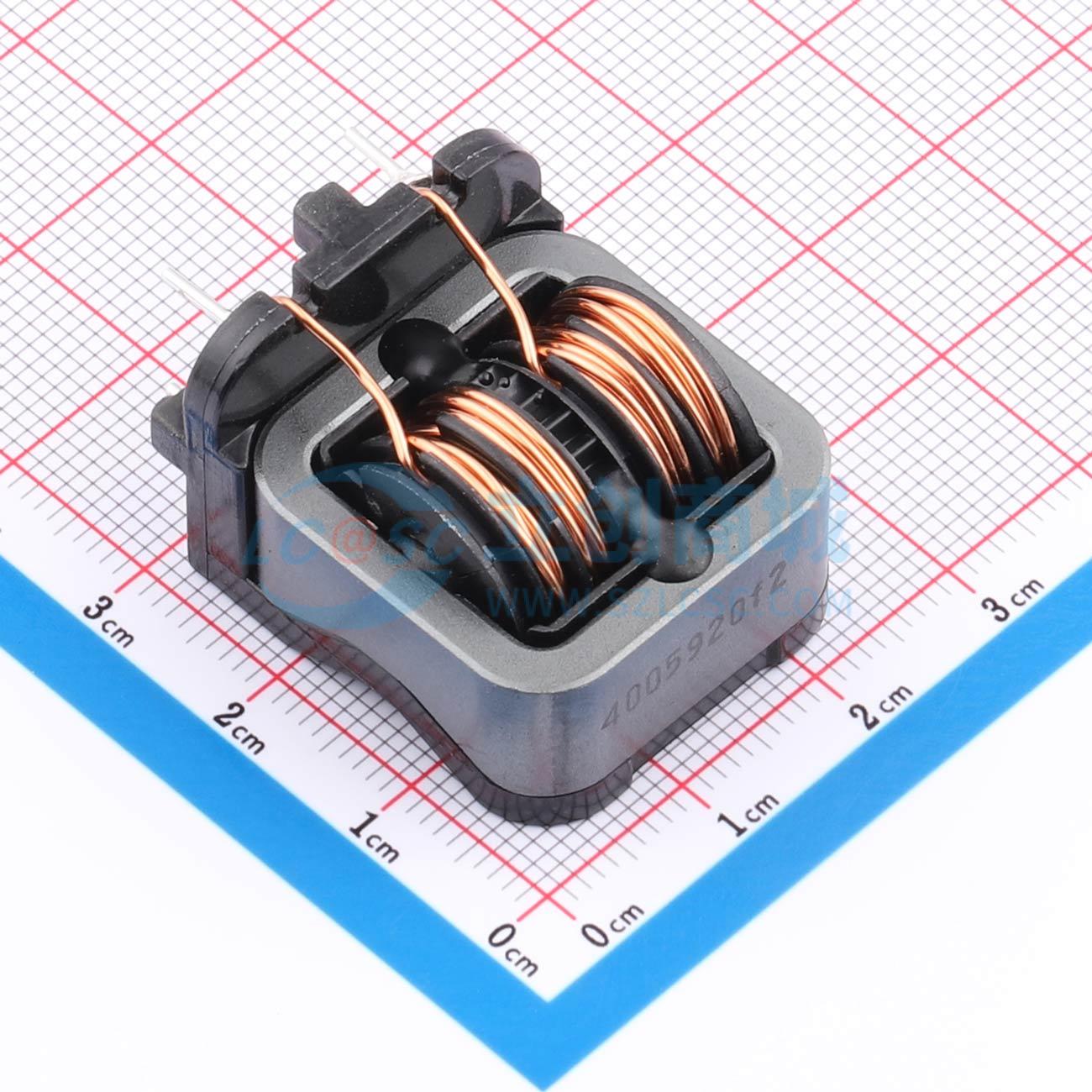

SSRH24NVS-40059
交流线路滤波器用宽范围阻抗型共模扼流圈，采用专有高磁导率铁氧体S18H磁芯，适用于紧凑应用
SMT扩展库PCB免费打样
私有库下单最高享92折
- 品牌名称
- KEMET(基美)
- 商品型号
- SSRH24NVS-40059
- 商品编号
- C3211475
- 商品封装
- 插件
- 包装方式
- 袋装
- 商品毛重
- 5克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 共模滤波器 | |
| 通道数 | 2 | |
| 电感@频率 | 5.9mH@10kHz | |
| 额定电流 | 4A | |
| 阻抗@频率 | - | |
| 额定电压 | 250V |
| 属性 | 参数值 | |
|---|---|---|
| 额定电压(AC) | 250V | |
| 耐电压 | 2.4kV | |
| 直流电阻(DCR) | 55mΩ | |
| 工作温度 | -25℃~+120℃ | |
| 绝缘电阻 | 100MΩ |
商品概述
KEMET SSRH24NV/NH 线圈是具有多种特性的共模扼流圈。这些齿轮型线圈采用该公司专有的高磁导率铁氧体 S18H 磁芯设计，适用于各种噪声抑制领域。优化的磁芯形状和产品结构非常适合对电感要求较高的紧凑型应用。
商品特性
- 采用专有的 S18H 铁氧体材料
- 高磁导率
- 由于采用分割线轴，在宽频率范围内具有高阻抗
- 电流范围扩展至 5A
- 尺寸紧凑、重量轻
- 工作温度范围为 -25°C 至 +120°C
- 底座和线轴符合 UL 94 V - 0 阻燃等级
应用领域
- 视听设备
- 办公自动化设备
- 数字家电
- 电源
