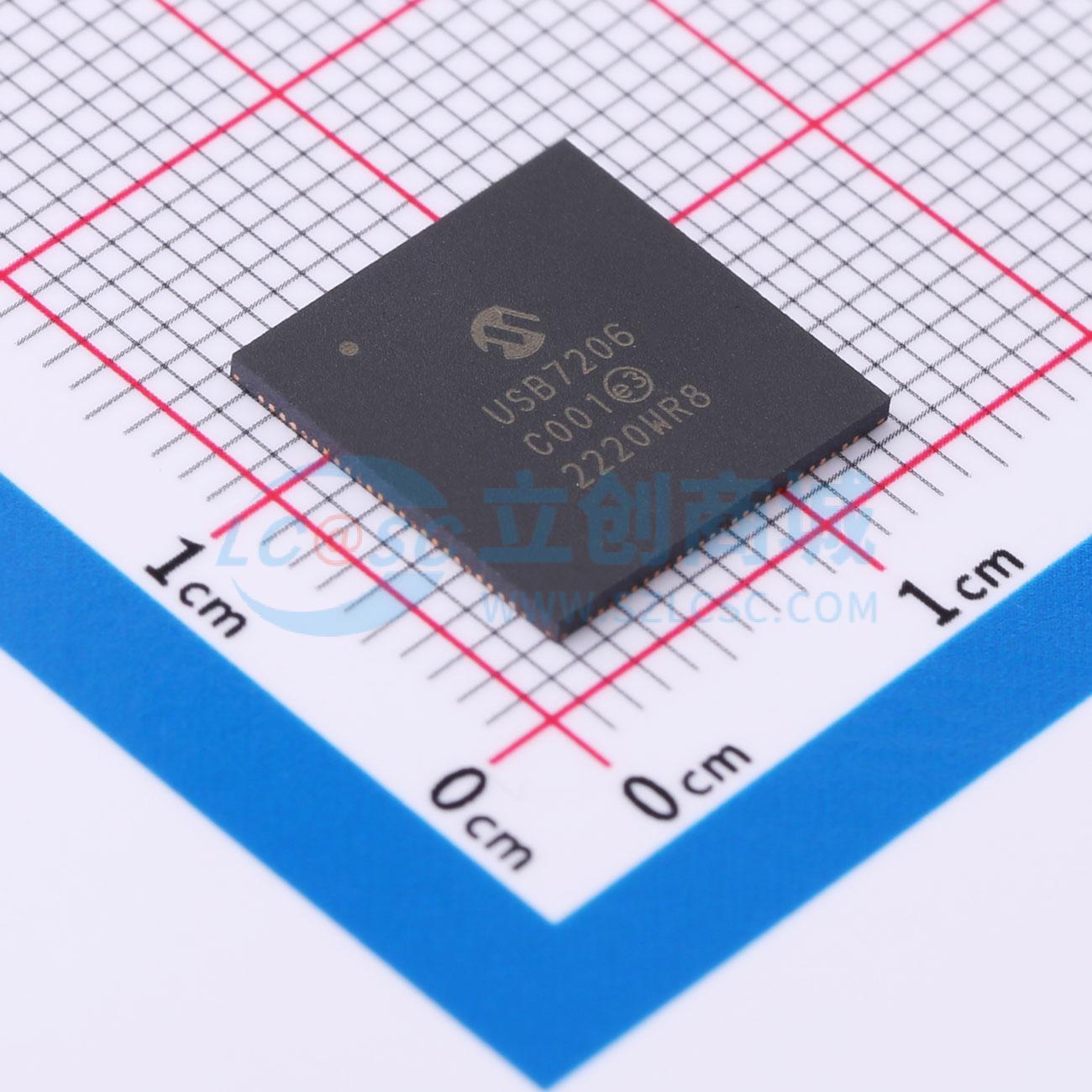

温馨提醒：图片仅供参考，商品以实物为准
USB7206C/KDX
Microchip 6端口 USB 3.2 Gen 2 控制器集线器
- 描述
- 支持电池充电、USB 3.2 Gen 2 和 USB 2.0 端口、USB-IF 电池充电规范 1.2、I2C/SPI/I2S/GPIO 桥接等。
- 品牌名称
- MICROCHIP(美国微芯)
- 商品型号
- USB7206C/KDX
- 商品编号
- C3210681
- 商品封装
- VQFN-100(12x12)
- 包装方式
- 托盘
- 商品毛重
- 3.6克(g)
商品参数
参数完善中
商品概述
6端口USB 3.2 Gen 2控制器集线器，带有五个标准USB 3.2 Gen 2下行端口和一个标准USB 2.0下行端口。内部集线器功能控制器支持USB到I2C/SPI/I2S/GPIO桥接端点以及USB对内部集线器寄存器的写入和读取。支持USB链路电源管理（LPM），可以从USB主机向外部SPI存储设备编程固件映像，并在下行端口上支持USB-IF电池充电修订版1.2（DCP、CDP、SDP）。通过OTP或外部SPI存储提供增强的OEM配置选项。采用符合RoHS标准的100引脚（12mm x 12mm）VQFN封装，支持商业级和工业级温度范围。
Microchip USB7206C集线器是一款低功耗、可由OEM配置的USB 3.2 Gen 2集线器控制器，具有6个下行端口和适用于嵌入式USB应用的高级特性。完全符合通用串行总线修订版3.2规范及USB 2.0链路电源管理附录，它在五个标准USB 3.2 Gen 2下行端口上支持10 Gbps SuperSpeed+、5 Gbps SuperSpeed、480 Mbps高速、12 Mbps全速和1.5 Mbps低速USB下行设备，在一个标准USB 2.0下行端口上仅支持传统速度（高速/全速/低速）。USB7206C通过专用的USB 2.0集线器控制器支持传统USB速度（高速/全速/低速），从而将10/5 Gbps SS+/SS数据传输与较慢的USB 2.0流量导致的瓶颈解耦。
OEM可以通过“配置带”来配置其系统，通过为USB 3.2 Gen 2端口和GPIO分配默认值简化配置过程。可以在上电时禁用端口、启用电池充电并将GPIO功能定义为默认分配，从而无需使用OTP或外部SPI ROM。USB7206C支持下行端口的电池充电，包括USB-IF电池充电（BC1.2）检测方法和支持大多数苹果设备，提供以下USB-IF BC1.2充电模式：DCP、CDP和SDP。
其他特性还包括集线器功能控制器，这是一种用于USB到I2C/SPI/GPIO接口的内部USB设备；FlexConnect提供灵活的连接选项；PortSwap支持每个端口的可编程性；PHYBoost提供可编程级别的高速USB信号驱动强度；VariSense用于控制高速USB接收器灵敏度；Port Split实现下行端口3、4和5的USB 3.2 Gen 2部分和USB 2.0部分的独立操作。通过外部SPI ROM或OTP ROM支持自定义OEM配置，所有端口控制信号引脚都在固件控制下可用作GPIO以供客户特定用途。
应用领域
- 独立USB集线器
- 笔记本扩展坞
- PC主板
- PC显示器扩展坞
- 多功能USB 3.2 Gen 2外设
