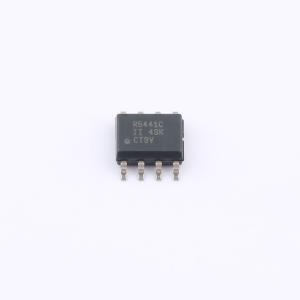

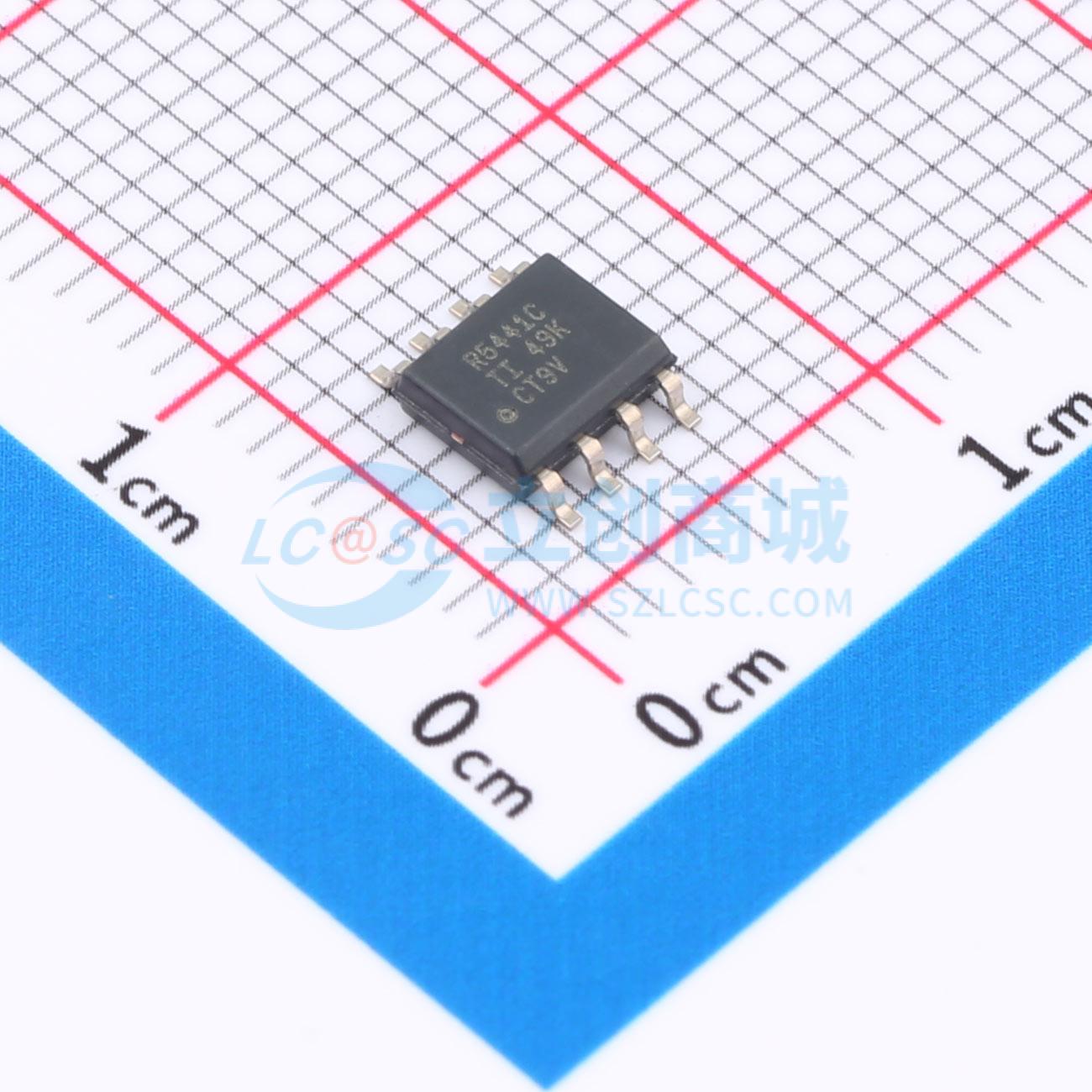

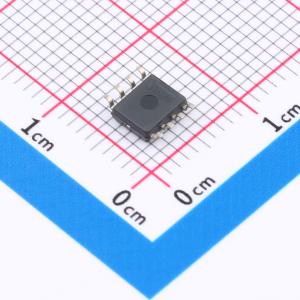

REF54410CDR

高精度、低漂移、低电流消耗的串联电压基准器件

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: REF54 是一系列高精度、低漂移、低电流消耗的串联电压基准器件。REF54 系列提供低温漂系数(0.8ppm/°C)、低噪声 (0.11ppmₚ₋ₚ) 和高精度(±0.02%)，同时消耗 260μA 电流。REF54 具有低长期漂移 (25ppm) 以及出色的负载和线路调整率，有助于满足高精度应用的严格性能要求。
品牌名称: TI(德州仪器)
商品型号: REF54410CDR
商品编号: C36008418
商品封装: SOIC-8
包装方式: 编带
商品毛重: 0.57克(g)

商品参数

商品概述

REF54 是一系列高精度、低漂移、低电流消耗的串联电压基准器件。REF54 系列提供低温漂系数(0.8ppm/°C)、低噪声 (0.11ppmₚ₋ₚ) 和高精度(±0.02%)，同时消耗 260μA 电流。REF54 具有低长期漂移 (25ppm) 以及出色的负载和线路调整率，有助于满足高精度应用的严格性能要求。该器件系列设计为 ADS8900B、ADS127L11、ADS1285 和 DAC11001B 等高分辨率数据转换器的配套器件。 REF54 系列支持 18V 的宽电源电压等级。这也可以在电源 IC 发生故障时保护器件。REF54 器件支持高达 10mA 的负载电流。宽负载电流支持允许 REF54 作为电源直接连接到精密传感器。 REF54 有两个额定温度范围，C 级额定温度范围为 0°C 至 70°C，Q 级额定温度范围为 -40°C 至 +125°C。凭借宽的温度范围，器件可在各种工业应用中运行。

商品特性

低温漂系数：
- 0.8ppm/°C 最大值（C 级，0°C 至 70°C）
- 1.5ppm/°C 最大值（Q 级，-40°C 至 125°C）
低噪声（0.1Hz 至 10Hz）：
- 0.11ppmₚ₋ₚ ，Cₙᵣ = 100μF
- 0.45ppmₚ₋ₚ ，Cₙᵣ = 开路
高精度：±0.02%（最大值）
低静态电流：380μA（最大值）
低的长期稳定性（1000 小时）：25ppm
适用于多种应用：
- 高达 18V 的宽输入电压
- 输出电流：±10mA
- 电压选项：2.5V、3V、4.096V、4.5V、5V
符合所有设计要求：
- 与 1μF 至 100μF 输出的低 ESR 电容器搭配使用时可保持稳定
- 高 PSRR：1kHz 时为 100dB
- 工作温度范围：-40°C 至 +125°C
- 不使用 TEMP 引脚时，引脚对引脚兼容 REF50xx 系列

应用领域

半导体测试设备
精密数据采集系统
精密称重秤
超声波扫描仪
X 射线系统
工业仪表
PLC 模拟 I/O 模块
现场发送器电源监控
电池管理系统

	属性	参数值
	商品目录	电压基准芯片
	输出类型	固定
	工作电压	4.096V~18V
	输出电压	4.096V
	输出电流	10mA
	精度	±0.02%

	属性	参数值
	温度系数	1ppm/℃
	电压基准类型	串联
	静态电流(Iq)	300uA
	噪声(0.1Hz-10Hz)	0.09ppmp-p
	工作温度	0℃~+70℃
