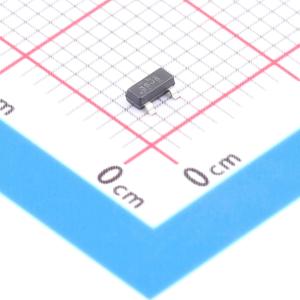

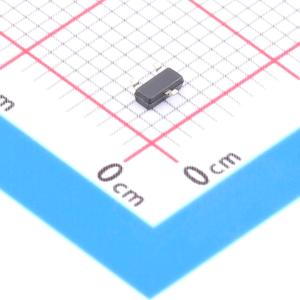

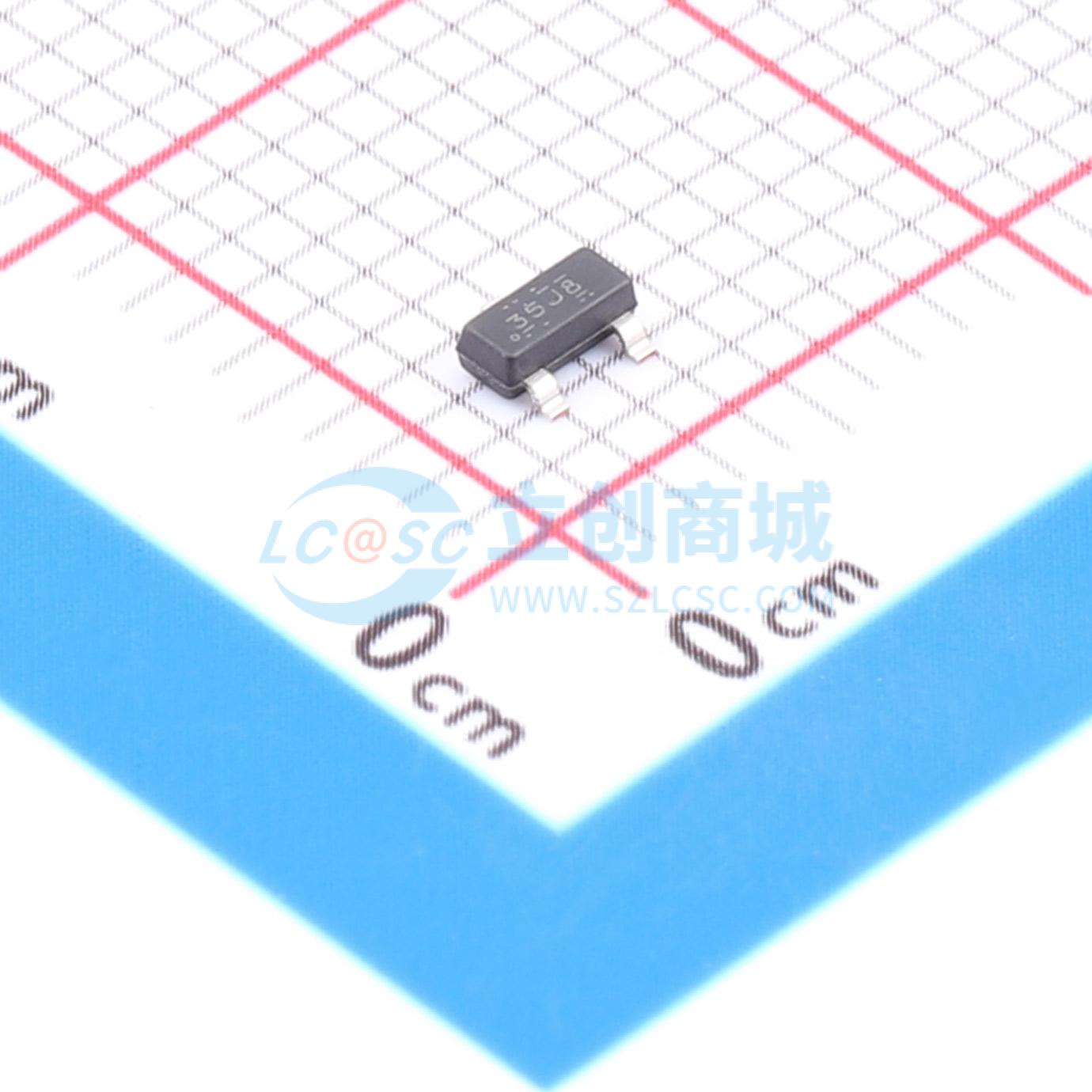

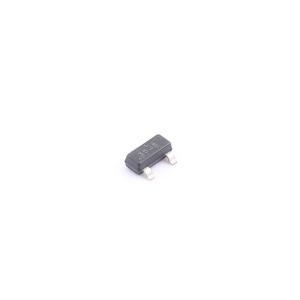

TSM24ADBZR

24V单向浪涌二极管

SMT扩展库PCB免费打样

私有库下单最高享92折

描述: 可将高达60A的IEC61000-4-5故障电流可靠分流，从而保护系统免受高功率瞬态冲击或雷击。该器件为满足常见的工业信号线路EMC要求提供了解决方案，可通过42Ω电阻进行耦合的方式承受最高2.5kV IEC61000-4-5开路电压。在浪涌事件期间进行钳制，确保系统在IPP = 60A时承受低于38V的电压。采用小型引线式SOT-23（DBZ）封装，尺寸大概比业界通用SMA封装小50%。该器件具有极低的器件泄露，旨在尽可能地降低对受保护线路的影响。
品牌名称: TI(德州仪器)
商品型号: TSM24ADBZR
商品编号: C35968523
商品封装: SOT-23
包装方式: 编带
商品毛重: 0.031671克(g)

商品参数

商品概述

TSM24A是TI浪涌保护器件系列的一款24V单向浪涌二极管，采用SOT-23封装。TSM24A可将高达60A的IEC61000-4-5故障电流可靠分流，从而保护系统免受高功率瞬态冲击或雷击。该器件为满足常见的工业信号线路EMC要求提供了解决方案，可通过42Ω电阻进行耦合的方式承受最高2.5kV IEC61000-4-5开路电压。TSM24A在浪涌事件期间进行钳制，确保系统在IPP = 60A时承受低于38V的电压。此外，TSM24A采用小型引线式SOT-23(DBZ)封装，尺寸大概比业界通用SMA封装小50%，该器件具有极低的器件泄露，旨在尽可能地降低对受保护线路的影响。有关该器件的双向版本，请参阅 TSM24CA。TSM24A 是一款 TVS 二极管，可提供一条接地路径以用于在信号线路和电源线路上耗散瞬态电压尖峰（例如 ESD 或浪涌）。使用时将器件并联至下游电路以实现保护，当瞬态电流流经 TVS 时，二极管上只会出现小压降，该小压降会呈现给受保护的 IC，触发的 TVS 的低RDYN可将此电压(VCLAMP)保持在受保护IC的安全水平。

商品特性

对于持续8/20μs的60A浪涌电流，钳位电压低至38V（典型值），可保护下游元件
单向极性，可优化单端数据线路和电源轨上的钳位性能
工作电压为24V，用于保护12V系统中的信号
75nA低漏电流（最大值）
54pF的低I/O电容（典型值）
集成IEC61000-4-2 ESD保护，支持±30kV接触放电
集成IEC61000-4-2 ESD保护，支持±30kV气隙放电
小型SOT-23引线式封装，可更大限度地减小布板空间并实现自动光学检查(AOI)

应用领域

工业网络
工业传感器
USB Type-C VBUS
PLC I/O 模块
24V 电源线
数字输入或输出线
电器
医疗设备
电机驱动器

	属性	参数值
	商品目录	静电和浪涌保护(TVS/ESD)
	反向工作电压(Vrwm)	24V
	钳位电压	38V
	峰值脉冲电流(Ipp)	60A@8/20us
	峰值脉冲功率(Ppp)	2.8kW@8/20us
	击穿电压(VBR)	26V

	属性	参数值
	反向漏电流(Ir)	75nA
	工作温度	-40℃~+125℃
	防护等级	IEC 61000-4-5；IEC 61000-4-2
	类型	TVS
	Cj-结电容	54pF
