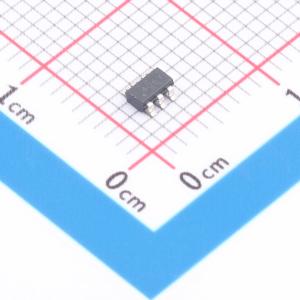

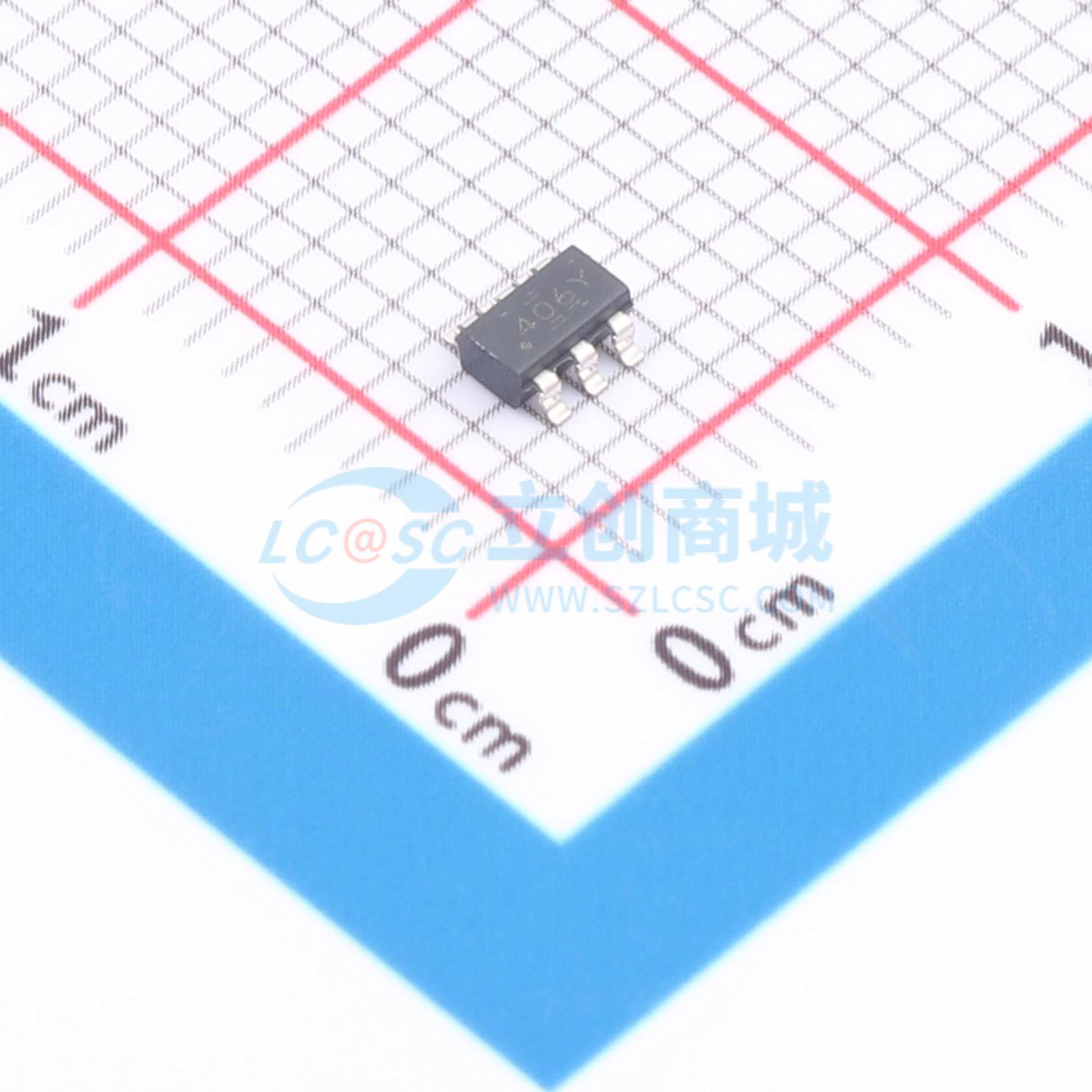

LMR51406YDBVR

LMR514xx是一款宽输入电压、易用的同步降压转换器，可提供最高0.6A和1A的负载电流。其输入电压范围为4V至42V，该器件设计用于多种工业应用，可对非调节源进行电源调节。LMR514xx工作在400kHz和1.1MHz开关频率，支持使用相对较小的电感器以优化设计尺寸。LMR514xx提供PFM版本可实现轻载下的高效率，FPWM版本可在整个负载范围内实现恒定频率和较小的输出电压纹波。软启动和补偿电路均内置集成，使该器件仅需最少的外部元件即可使用。该器件内置保护功能，包括逐周期电流限制、打嗝模式短路保护以及过耗情况下的热关断。

• 支持功能安全设计
• 可提供文档协助功能安全系统设计
• 适用于严苛工业应用
• 4V 至 42V 输入电压范围
• 输入瞬态保护最高可达 50V
• 0.6A / 1A 连续输出电流
• 最小开关导通时间 80ns
• 固定 400kHz 和 1.1MHz 开关频率
• -40℃ 至 150℃ 结温范围
• 最大占空比 98%
• 预偏置输出下单调启动
• 打嗝模式短路保护
• 精准使能
• 电压基准公差 ±1.5%
• 设计尺寸小，易用性好
• 集成同步整流
• 内置补偿，易于使用
• 采用 SOT-23 封装
• 引脚兼容封装提供多种选项
• 提供 PFM 和强制 PWM (FPWM) 选项
• 可通过WEBENCH Power Designer创建LMR514xx定制设计

• 大型家电
• PLC
• DCS
• PAC
• 智能电表
• 电源输送
