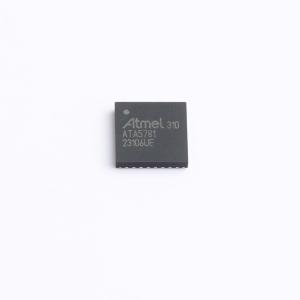

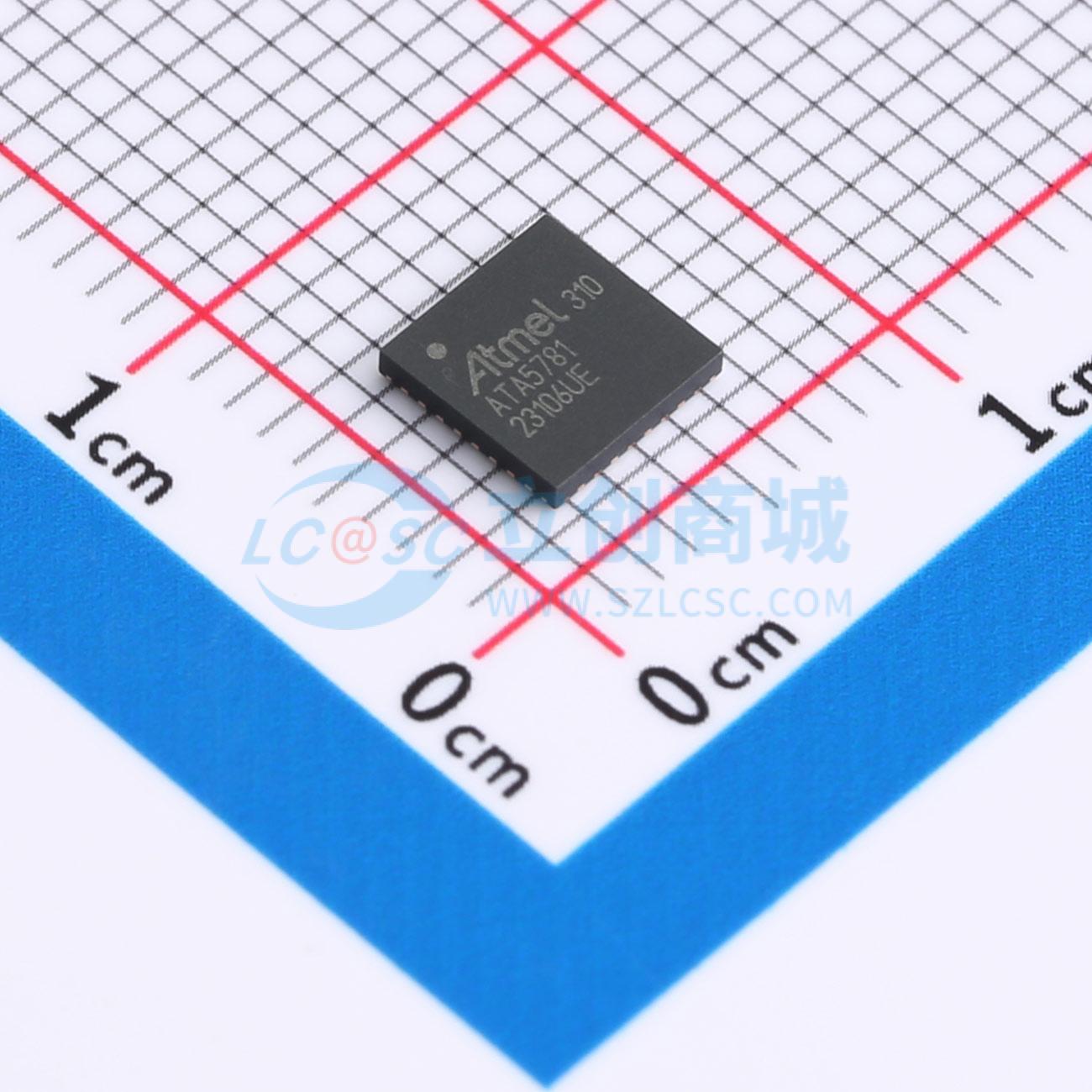

ATA5781-WNQW-VAO

描述: 爱特梅尔（Atmel）ATA5781/2/3是一款高度集成的低功耗UHF ASK/FSK射频接收器，集成了AVR微控制器。它在封装和引脚方面与上一代射频设备兼容。爱特梅尔ATA5781/2/3分为三个部分：射频前端、数字基带和低功耗8位AVR微控制器。该产品专为310MHz至318MHz、418MHz至477MHz以及836MHz至956MHz的ISM频段设计。由于该器件的集成度非常高，外部元件数量被降至最低。通过将出色的射频性能与高度复杂的基带信号处理相结合，可轻松实现稳定的无线通信。接收路径采用低中频架构，集成了双正交接收器和数字化中频处理，具有高镜像抑制和出色的阻塞性能。此外，高度灵活且可配置的基带信号处理使接收器能够在多种扫描、唤醒和自动自轮询场景下工作。例如，在轮询期间，集成电路可以扫描特定的消息内容（ID），并将有效的电报数据保存在FIFO缓冲区中，以便后续检索。该器件集成了两条接收路径，可并行搜索具有不同调制方式、数据速率、唤醒条件等的两个电报。爱特梅尔ATA5781/2/3实现了灵活的服务配置概念，支持多达15个通道。这些通道分为五组服务配置，每组包含三个通道。其中三组服务配置存储在EEPROM中，另外两组存储在SRAM中，允许在空闲模式下通过SPI命令或应用软件进行即时修改。应用软件存储在爱特梅尔ATA5782的闪存中，或爱特梅尔ATA5783的ROM中。高度可配置的自主扫描功能支持多达15个通道的灵活轮询场景。接收器的配置存储在1024字节的EEPROM中，SPI接口可实现外部控制和设备重新配置。
品牌名称: MICROCHIP(美国微芯)
商品型号: ATA5781-WNQW-VAO
商品编号: C35938772
商品封装: QFN-32-EP(5x5)
包装方式: 编带
商品毛重: 0.183333克(g)

商品参数

商品概述

爱特梅尔（Atmel）ATA5781/2/3是一款高度集成的低功耗UHF ASK/FSK射频接收器，集成了AVR微控制器。它在封装和引脚方面与上一代射频设备兼容。爱特梅尔ATA5781/2/3分为三个部分：射频前端、数字基带和低功耗8位AVR微控制器。该产品专为310MHz至318MHz、418MHz至477MHz以及836MHz至956MHz的ISM频段设计。由于该器件的集成度非常高，外部元件数量被降至最低。通过将出色的射频性能与高度复杂的基带信号处理相结合，可轻松实现稳定的无线通信。接收路径采用低中频架构，集成了双正交接收器和数字化中频处理，具有高镜像抑制和出色的阻塞性能。此外，高度灵活且可配置的基带信号处理使接收器能够在多种扫描、唤醒和自动自轮询场景下工作。例如，在轮询期间，集成电路可以扫描特定的消息内容（ID），并将有效的电报数据保存在FIFO缓冲区中，以便后续检索。该器件集成了两条接收路径，可并行搜索具有不同调制方式、数据速率、唤醒条件等的两个电报。爱特梅尔ATA5781/2/3实现了灵活的服务配置概念，支持多达15个通道。这些通道分为五组服务配置，每组包含三个通道。其中三组服务配置存储在EEPROM中，另外两组存储在SRAM中，允许在空闲模式下通过SPI命令或应用软件进行即时修改。应用软件存储在爱特梅尔ATA5782的闪存中，或爱特梅尔ATA5783的ROM中。高度可配置的自主扫描功能支持多达15个通道的灵活轮询场景。接收器的配置存储在1024字节的EEPROM中，SPI接口可实现外部控制和设备重新配置。

商品特性

AVR微控制器内核，固件（ROM）中包含1K字节SRAM和24K字节射频库
爱特梅尔ATA5782：20K字节用户闪存
爱特梅尔ATA5783：20K字节用户ROM
爱特梅尔ATA5781：无用户内存，仅固件中有射频库
支持的频率范围：低频段310MHz至318MHz、418MHz至477MHz；高频段836MHz至956MHz；使用一个24.305MHz晶体可支持315.00MHz/433.92MHz/868.30MHz和915.00MHz
低电流消耗：接收模式（低频段）为9.8mA，21ms周期三通道轮询时为1.2mA
典型关断模式电流为5nA（在Vs = 3.6V和T = 85℃时最大为600nA）
支持ARIB STD - T96的0dBm等级
输入1dB压缩点：–48dBm（全灵敏度水平）；–20dBm（有源天线衰减）
采用分数N PLL的可编程通道频率：低频段分辨率为93Hz，高频段分辨率为185Hz
FSK频偏±0.375kHz至±93kHz
433.92MHz时FSK灵敏度（曼彻斯特编码）：20Kbit/s、Δf = ±20kHz、BWIF = 165kHz时为–108.5dBm；10Kbit/s、Δf = ±10kHz、BWIF = 165kHz时为–111dBm；5Kbit/s、Δf = ±5kHz、BWIF = 165kHz时为–114dBm；0.75Kbit/s、Δf = ±0.75kHz、BWIF = 25kHz时为–122.5dBm
433.92MHz时ASK灵敏度（曼彻斯特编码）：20Kbit/s、BWIF = 80kHz时为–110.5dBm；0.5Kbit/s、BWIF = 25kHz时为–125dBm
可编程接收中频带宽25kHz至366kHz（约10%步进）
阻塞（BWIF = 165kHz）：频率偏移1MHz时为64dBc，225kHz时为48dBc
高镜像抑制：未经校准，315MHz/433.92MHz时为55dB，868.3MHz/915MHz时为47dB
缓冲模式下支持的数据速率为0.5Kbit/s至80Kbit/s（120Kbit/s N）
支持基于模式的唤醒和帧起始识别
由于采用数字化中频处理，数字RSSI相对精度高达±1dB
可编程时钟输出，源自晶体频率
1024字节EEPROM数据存储器，用于接收器配置
SPI接口，用于接收数据访问和接收器配置
SPI总线和主控制器短时间内SPI数据速率可达500Kbit
按需服务（SPI或API），无需轮询或电报接收
集成温度传感器
带温度测量的自检和校准
可配置的EVENT信号向外部微控制器指示集成电路的状态
自动低功耗通道轮询
轮询配置在时序、顺序和参与通道方面具有灵活性
快速响应时间
上电（典型值1.5ms，关断模式 -> 接收模式）
支持混合ASK/FSK电报
非字节对齐数据接收
软件可定制
通过GPIO控制外部开关实现天线分集
内置单刀双掷开关实现天线分集
电源电压范围1.9V至3.6V和2.4V至5.5V
温度范围–40℃至+105℃
所有引脚ESD保护：±4KV HBM、±200V MM、±750V FCDM
小型5×5mm QFN32封装，引脚间距0.5mm
封装和引脚与爱特梅尔ATA5780N向后兼容
射频匹配与爱特梅尔ATA5780N向后兼容（无需重新设计射频部分）
适用于符合EN 300 220和FCC第15部分（标题47）规定的应用

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	无线收发芯片
	频率范围	310MHz~318MHz；418MHz~477MHz；336MHz~956MHz
	接口类型	SPI
	工作电压	2.4V~5.5V；1.9V~3.6V
	应用领域	RKE；PKE
	输出功率	-
	数据速率	-

	属性	参数值
	发射电流	-
	灵敏度	-122.5dBm
	接收电流	9.8mA
	典型应用频率	315MHz；433.92MHz；915MHz；868.3MHz
	工作温度	-40℃~+105℃
	类型	接收器
