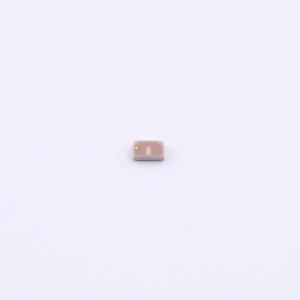

PD0409J5050S2HF
低剖面表面贴装Wilkinson功率分配器
SMT扩展库PCB免费打样
私有库下单最高享92折
- 商品型号
- PD0409J5050S2HF
- 商品编号
- C35925998
- 商品封装
- 0805
- 包装方式
- 编带
- 商品毛重
- 0.03075克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | RF功分器/合路器 | |
| 功分/功合路数 | 一分二 | |
| 工作电压 | - | |
| 频率 | 390MHz~900MHz | |
| 插入损耗 | 0.7dB | |
| 工作温度 | -55℃~+140℃ |
| 属性 | 参数值 | |
|---|---|---|
| 隔离度 | 10.5dB | |
| 振幅不平衡 | 0.2dB | |
| 相位不平衡 | 1deg | |
| 长度 | 2.04mm | |
| 宽度 | 1.29mm | |
| 高度 | 0.5mm |
商品概述
PD0409J5050S2HF是一款低剖面、超小型威尔金森功率分配器，采用易于使用的表面贴装封装。该器件适用于大批量生产，并提供比传统印刷和集总元件解决方案更高的性能。PD0409J5050S2HF匹配至50Ω，高度仅为0.5 mm，非常适合在GSM、WCDMA、DVB-H（欧洲）和地面电视等市场进行高度集成。该器件不包含电阻元件，因此需要外部电阻才能工作。PD0409J5050S2HF提供卷带包装，适用于大批量生产的贴装。
商品特性
- 频率范围：400-900 MHz
- 高度剖面：0.5 mm
- 输入/输出阻抗：50Ω
- 低插入损耗
- 表面贴装
- 卷带包装
- 非导电表面
- 符合RoHS标准
- 需要外部电阻
- 无卤素
