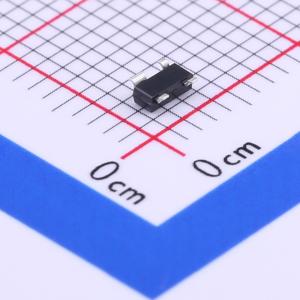

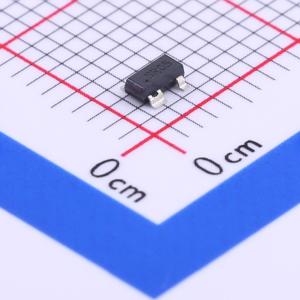

温馨提醒：图片仅供参考，商品以实物为准

SR05-02CTG

TVS 5V截止峰值浪涌电流：25A@8/20us

描述: SR05由四个低电容导向二极管和一个低压TVS二极管组成，可提供针对ESD和雷击浪涌事件的保护。每个通道或I/O引脚可安全吸收高达25A（tp = 8/20μs）的电流，并且能承受高于IEC 61000 - 4 - 2国际标准规定的最高级别（4级）的重复性ESD冲击，而不会出现性能下降。低负载电容使其非常适合保护高速通信数据线。
品牌名称: Littelfuse(美国力特)
商品型号: SR05-02CTG
商品编号: C395633
商品封装: SOT-143
包装方式: 编带
商品毛重: 0.034克(g)

商品参数

商品概述

SR05由四个低电容导向二极管和一个低压TVS二极管组成，可提供针对ESD和雷击浪涌事件的保护。每个通道或I/O引脚可安全吸收高达25A（tp = 8/20μs）的电流，并且能承受高于IEC 61000 - 4 - 2国际标准规定的最高级别（4级）的重复性ESD冲击，而不会出现性能下降。低负载电容使其非常适合保护高速通信数据线。

商品特性

ESD，IEC61000 - 4 - 2，±30kV接触放电，±30kV空气放电
EFT，IEC61000 - 4 - 4，80A（tp = 5/50ns）
防雷保护，IEC61000 - 4 - 5，25A（tp = 8/20μs）
每个I/O的典型电容为6.0pF
低钳位电压
小型SOT143（JEDEC TO253）封装
湿度敏感度等级（MSL - 1）

应用领域

T1/E1 IC/次级
ISDN S/T接口保护
视频线路
以太网10BaseT
微控制器输入
广域网/局域网设备保护

数据手册PDF

放大查看下载PDF

交货周期

订货7-12个工作日

购买数量

(1个/圆盘，最小起订量 300 个)

个

起订量：300 个1个/圆盘

总价金额：

￥ 0.00

近期成交17单

	属性	参数值
	商品目录	静电和浪涌保护(TVS/ESD)
	反向截止电压(Vrwm)	5V
	钳位电压	18V
	峰值脉冲电流(Ipp)	25A@8/20us
	峰值脉冲功率(Ppp)	450W
	击穿电压	6V

	属性	参数值
	反向电流(Ir)	5uA
	工作温度	-40℃~+125℃
	防护等级	IEC 61000-4-4；IEC 61000-4-5；IEC 61000-4-2
	类型	TVS
	Cj-结电容	6pF
