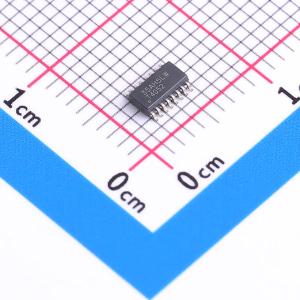

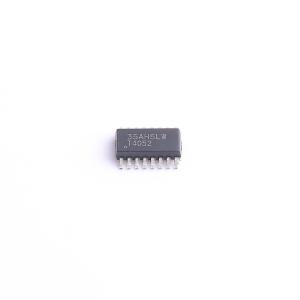

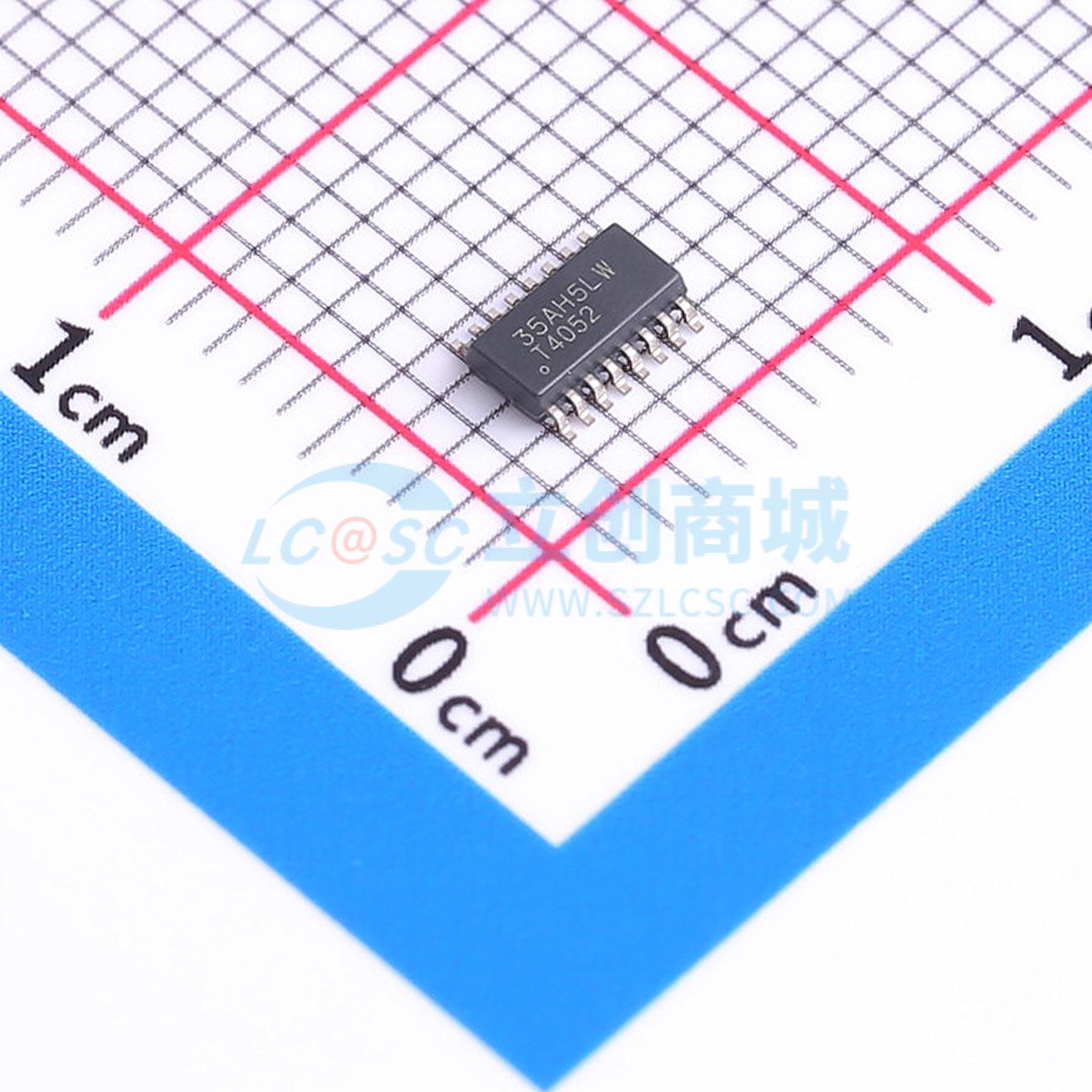

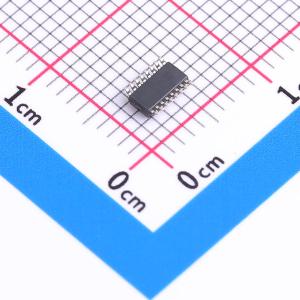

TMUX4052DYYR

具有1.8V逻辑电平的24V、8:1单通道、4:1双通道和2:1三通道多路复用器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: TMUX405x器件是通用互补金属氧化物半导体(CMOS)多路复用器(MUX)。TMUX4051是一款8:1单通道多路复用器，TMUX4052是一款4:1双通道多路复用器，TMUX4053是一款2:1三通道开关。这些器件由单电源（5V至24V）、双电源（高达±12V或非对称电源（例如VDD = 12V，VSS =-5V）供电。宽电源电压范围支持TMUX405x器件用于从电池测试仪到电器的各种应用。 TMUX405x器件可支持源极(Sx)和漏极(Dx)引脚上从VSS到VDD范围的双向模拟信号。所有逻辑输入均具有兼容1.8V逻辑的阈值，在有效电源电压下运行时，这些阈值与TTL和CMOS逻辑兼容。
品牌名称: TI(德州仪器)
商品型号: TMUX4052DYYR
商品编号: C35818046
商品封装: TSOT-23-16
包装方式: 编带
商品毛重: 0.161743克(g)

商品参数

商品概述

TMUX405x器件是通用互补金属氧化物半导体(CMOS)多路复用器(MUX)。TMUX4051是一款8:1单通道多路复用器，TMUX4052是一款4:1双通道多路复用器，TMUX4053是一款2:1三通道开关。这些器件由单电源（5V至24V）、双电源（高达±12V或非对称电源（例如VDD = 12V，VSS = - 5V）供电。宽电源电压范围支持TMUX405x器件用于从电池测试仪到电器的各种应用。 TMUX405x器件可支持源极(Sx)和漏极(Dx)引脚上从VSS到VDD范围的双向模拟信号。所有逻辑输入均具有兼容1.8V逻辑的阈值，在有效电源电压下运行时，这些阈值与TTL和CMOS逻辑兼容。

商品特性

单电源电压范围：5V至24V
双电源电压范围：高达±12V
低电容：3pF
工作温度范围： - 55°C至 +125°C
双向信号路径
轨到轨运行
兼容1.8V逻辑电平
先断后合开关
ESD保护HBM：2000V
与业界通用的4051、4052和4053多路复用器引脚兼容

应用领域

模拟多路复用和多路信号分离
工厂自动化和控制
电器
电池测试设备
电力输送
医疗
楼宇自动化
电网基础设施

	属性	参数值
	商品目录	模拟开关/多路复用器
	开关电路	4:1
	工作电压	-12V~12V；5V~24V
	导通时间(ton)	230ns
	导通电阻(Ron)	60Ω@24V

	属性	参数值
	关闭时间(toff)	140ns
	工作温度	-55℃~+125℃
	导通电容(Con)	7pF
	带宽	700MHz
	传播延迟(tpd)	3ns
