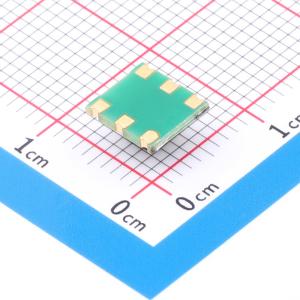

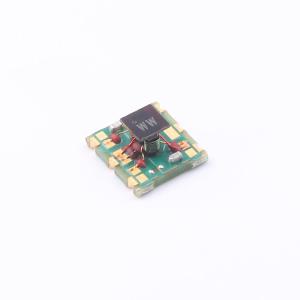

RDC-20-232-75X+

表面贴装定向耦合器，适用于宽带应用，支持DOCSIS系统，具有高方向性和低损耗。

SMT扩展库PCB免费打样

私有库下单最高享92折

品牌名称: Mini-Circuits
商品型号: RDC-20-232-75X+
商品编号: C3192261
商品封装: SMD-6P
包装方式: 编带
商品毛重: 1克(g)

商品参数

商品概述

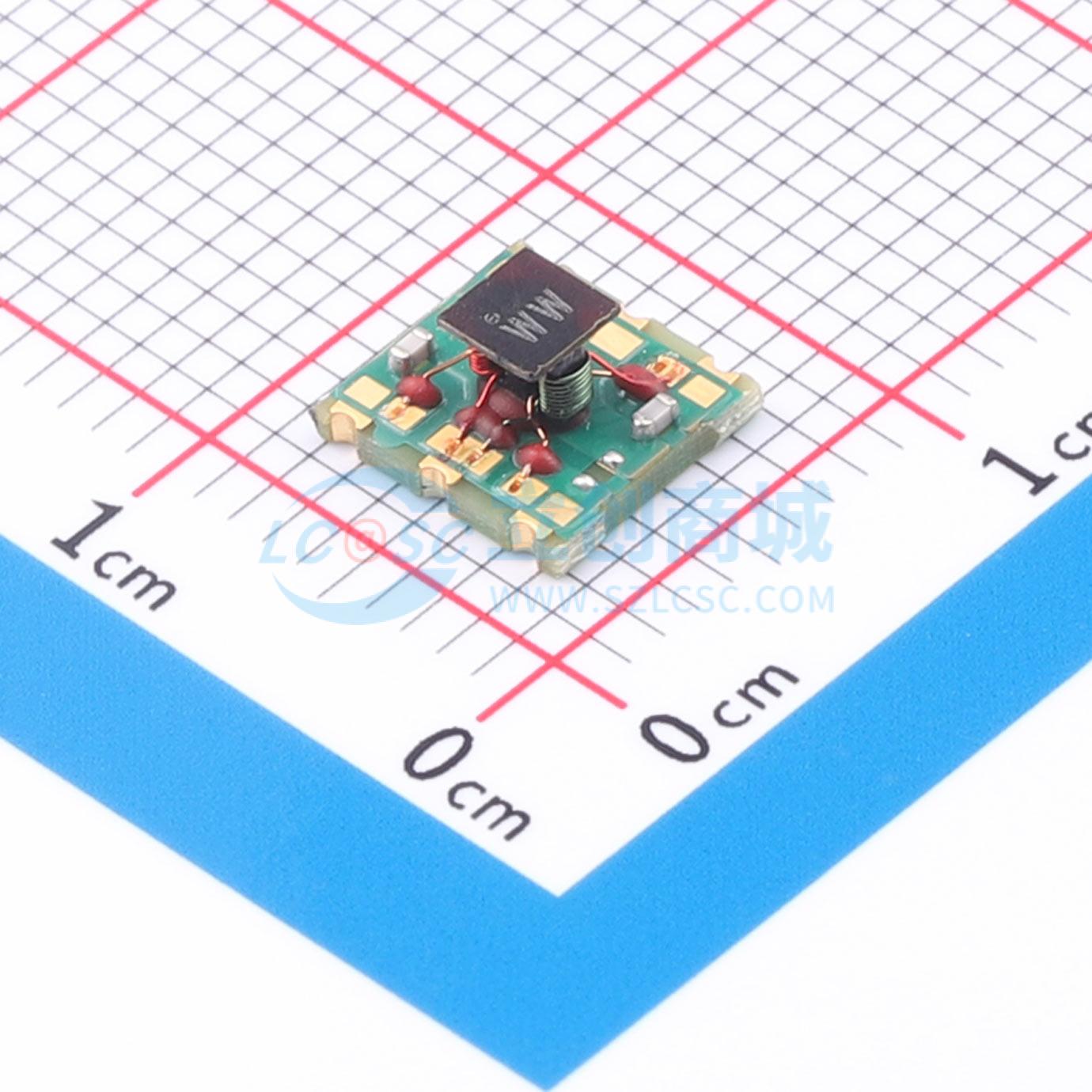

RDC-20-232-75X+ 是一款表面贴装定向耦合器，在 5 至 2350 MHz 频率范围内为 75Ω 应用提供 20 dB 耦合值，具有高方向性、低主线损耗和良好的回波损耗。它支持包括 DOCSIS 3.1/4.0 系统与设备在内的多种宽带应用。该型号采用磁芯和绕线结构，带有环绕式端子，具有良好的可焊性，便于目视检查。

商品特性

宽带工作频率：5 至 2350 MHz
低主线损耗：典型值 0.8 dB @ 1800 MHz
高方向性：典型值 16 dB @ 1800 MHz
优异的回波损耗：典型值 27 dB
支持 DOCSIS 3.1 / 4.0 系统
可水洗

应用领域

DOCSIS 3.1 / 4.0 系统
L波段设备

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	RF耦合器
	频率	5MHz~2.35GHz
	耦合系数	20.2dB
	插入损耗	0.55dB；0.65dB；1.1dB；0.95dB；0.85dB
	回波损耗	26dB
	工作温度	-40℃~+85℃

	属性	参数值
	隔离度	32.2dB
	长度	7.11mm
	宽度	6.35mm
	高度	2.54mm
	功能特性	-
