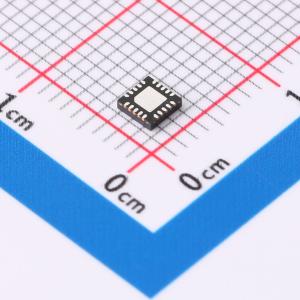

温馨提醒：图片仅供参考，商品以实物为准
IS31FL3242-QFLS4-TR
IS31FL3242-QFLS4-TR
SMT扩展库SMT补贴嘉立创PCB免费打样
- 品牌名称
- ISSI(美国芯成)
- 商品型号
- IS31FL3242-QFLS4-TR
- 商品编号
- C3191927
- 商品封装
- QFN-20(3x3)
- 包装方式
- 编带
- 商品毛重
- 0.071429克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | LED驱动 | |
| 类型 | - | |
| 工作电压(DC) | 2.7V~5.5V | |
| 开关频率 | 64kHz~1MHz |
| 属性 | 参数值 | |
|---|---|---|
| 通道数 | 12 | |
| 输出电流 | 48mA | |
| 调光 | PWM | |
| 工作温度 | -40℃~+125℃ |
商品概述
IS31FL3242 是一款 12 通道 LED 灌电流驱动器，可通过 1MHz I2C 兼容接口进行编程。每个 LED 可通过 12 位 PWM 数据单独调光，每个灌电流源具有 8 位直流缩放（颜色校准）数据，可实现 4096 级线性 PWM 调光和 256 级直流电流调节。 此外，每个 LED 的开路和短路状态均可被检测，IS31FL3242 将开路或短路信息存储在开路短路寄存器中。开路短路寄存器允许 MCU 通过 I2C 兼容接口读取信息，告知 MCU 是否有 LED 开路或短路以及开路或短路 LED 的位置。 IS31FL3242 的工作电压范围为 2.7V 至 5.5V，具有极低的关断和工作电流。 IS31FL3242 采用 QFN - 20（3mm×3mm）封装。它在 2.7V 至 5.5V 的电压范围内工作，工作温度范围为 - 40℃ 至 + 125℃。
商品特性
- 电源电压范围：2.7V 至 5.5V
- 12 个灌电流源
- 超低工作电流（典型值 0.5mA，在 VCC = 3.6V、12 位 PWM 模式、500Hz 时最大值 0.65mA）
- 精确的色彩还原
- 每通道 8/12 位 PWM
- 每通道 8 位校正
- 8 位全局电流调节
- SDB 上升沿复位 I2C 模块
- 64kHz PWM 频率（8 位 PWM 模式）
- 1MHz I2C 兼容接口
- 独立的开路和短路错误检测功能
- 180 度相位延迟操作以降低电源噪声
- 扩频
- QFN - 20（3mm×3mm）封装
应用领域
- 用于 LED 显示的手持设备
- 游戏设备（鼠标、鼠标垫等）
- 物联网设备（AI 音箱等）
