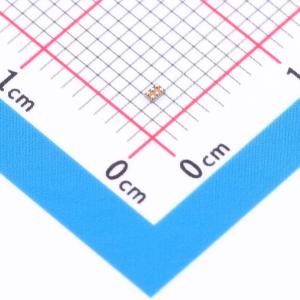

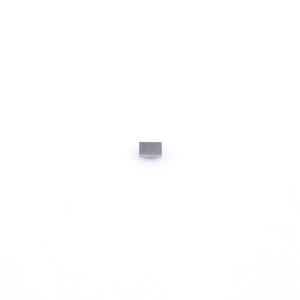

温馨提醒：图片仅供参考，商品以实物为准

TPS62089AYFPR

降压型 2A 2.4V~5.5V

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: TPS62089A 采用 1.2mm x 0.8mm WCS 封装且具有强制 PWM 的 2.4V 至 5.5V 输入、2A 降压转换器
品牌名称: TI(德州仪器)
商品型号: TPS62089AYFPR
商品编号: C3190876
商品封装: DSBGA-6(1.2x0.8)
包装方式: 编带
商品毛重: 0.052克(g)

商品参数

商品概述

TPS6208xx 器件系列是一种高频同步降压转换器，经优化具有小解决方案尺寸和高效率。该器件的输入电压范围为 2.4V 至 5.5V，支持常用电池技术。该转换器在中高负载条件下以 PWM 模式运行，并在轻负载时自动进入省电模式运行，从而在整个负载电流范围内保持高效率。器件的强制 PWM 版本可在任意负载上维持 CCM 运行。4MHz 的开关频率允许该器件使用小型外部组件。该器件可同时实现 DCS-Control 架构、出色的负载瞬态性能和输出稳压精度。内置的其他特性包括过流保护、热关断保护、有源输出放电和电源正常。该器件采用 6 引脚 WCSP 封装。

商品特性

DCS-Control 拓扑
效率高达 95%
26mΩ 和 26mΩ 内部功率 MOSFET
2.4V 至 5.5V 输入电压范围
4μA 工作静态电流
1% 的输出电压精度
4MHz 开关频率
可实现轻负载效率的省电模式
强制 PWM 版本可支持 CCM 运行
可实现最低压降的 100% 占空比
有源输出放电
电源正常状态输出
热关断保护
断续短路保护
采用间距为 0.4mm 的 6 引脚 WCSP 和 PowerWCSP 封装
0.3mm 高的 YWC 封装
支持嵌入式系统
支持 12mm² 的解决方案尺寸
支持高度小于 0.6mm 的解决方案
使用 TPS62088 并借助 WEBENCH Power Designer 创建定制设计方案

应用领域

固态硬盘
可穿戴产品
智能手机
摄像头模块
光学模块

	属性	参数值
	商品目录	DC-DC电源芯片
	功能类型	降压型
	工作电压	2.4V~5.5V
	输出电压	600mV~4V
	输出电流	2A
	开关频率	4MHz
	工作温度	-40℃~+125℃@(TJ)

	属性	参数值
	同步整流	是
	输出通道数	1
	拓扑结构	降压式
	静态电流(Iq)	-
	开关管(内置/外置)	内置
	输出类型	可调
