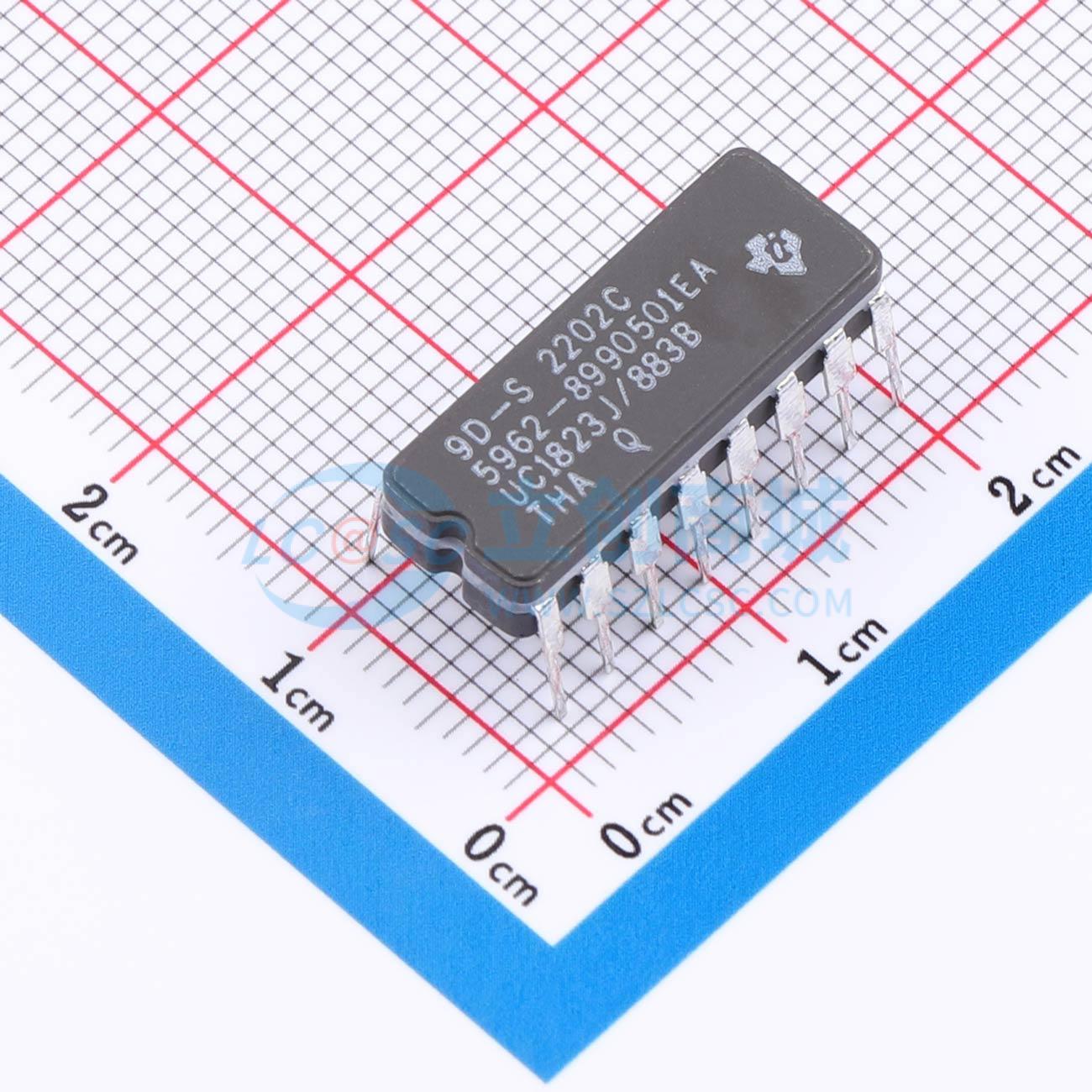

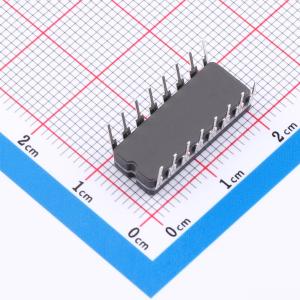

温馨提醒：图片仅供参考，商品以实物为准

UC1823J883B

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: PWM控制IC针对高频开关电源应用进行了优化。特别注意最小化通过比较器和逻辑电路的传播延迟，同时最大化误差放大器的带宽和压摆率。该控制器设计用于电流模式或电压模式系统，具备输入电压前馈功能。保护电路包括电流限制比较器、TTL兼容关断端口和软启动引脚，该引脚还可兼作最大占空比钳位。逻辑电路完全锁存，以提供无抖动操作并禁止输出端出现多个脉冲。具有800mV迟滞的欠压锁定部分可确保低启动电流。在欠压锁定期间，输出为高阻抗。电流限制参考（引脚11）是电流限制比较器的直流输入电压。这些器件具有图腾柱输出，旨在从电容性负载（如功率MOSFET的栅极）汲取和提供高峰值电流。导通状态定义为高电平。
品牌名称: TI(德州仪器)
商品型号: UC1823J883B
商品编号: C3190425
商品封装: CDIP-16
包装方式: 管装
商品毛重: 1克(g)

商品参数

商品概述

UC1823系列PWM控制集成电路针对高频开关模式电源应用进行了优化。在设计时特别注重将通过比较器和逻辑电路的传播延迟降至最低，同时最大化误差放大器的带宽和压摆率。该控制器设计用于电流模式或电压模式系统，具备输入电压前馈功能。保护电路包括一个电流限制比较器、一个TTL兼容的关断端口，以及一个软启动引脚，该引脚还可兼作最大占空比钳位。逻辑电路采用全锁存设计，可实现无抖动运行，并防止输出端出现多个脉冲。带有800mV迟滞的欠压锁定部分可确保低启动电流。在欠压锁定期间，输出呈高阻抗状态。电流限制参考（引脚11）是电流限制比较器的直流输入电压。这些器件具有图腾柱输出，旨在为容性负载（如功率MOSFET的栅极）提供和吸收高峰值电流。导通状态定义为高电平。

商品特性

与电压或电流模式拓扑兼容
开关频率高达1.0MHz时可实际运行
输出传播延迟为50ns
高电流图腾柱输出（峰值1.5A）
宽带宽误差放大器
具备双脉冲抑制功能的全锁存逻辑
逐脉冲电流限制
软启动/最大占空比控制
带迟滞的欠压锁定
低启动电流（1.1mA）
微调带隙基准（5.1V±1%）

优惠活动

购买数量

(25个/管，最小起订量 1 个)

个

起订量：1 个25个/管

总价金额：

￥ 0.00

近期成交0单

	属性	参数值
	商品目录	DC-DC电源芯片
	功能类型	降压型
	工作电压	30V
	输出电压	-
	输出电流	-
	开关频率	1MHz
	工作温度	-55℃~+125℃@(TA)

	属性	参数值
	同步整流	否
	输出通道数	1
	拓扑结构	降压式
	静态电流(Iq)	-
	开关管(内置/外置)	外置
	输出类型	-
