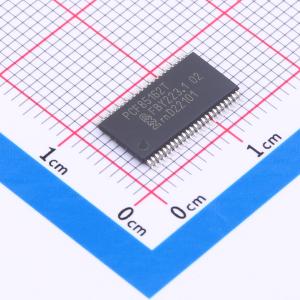

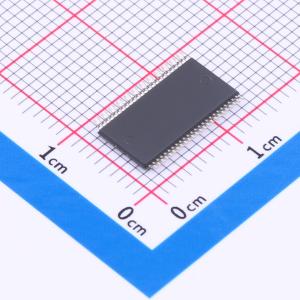

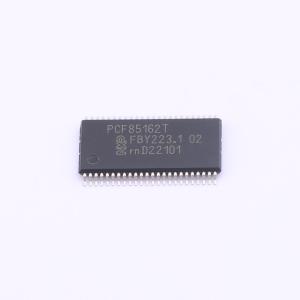

PCF85162T/1Y

适用于低复用率的32×4通用液晶显示器驱动器

描述: 是一款可与几乎任何低复用率液晶显示器 (LCD) 接口的外设设备，能为包含多达四个背板和多达 32 个段的任何静态或复用 LCD 生成驱动信号，可轻松级联以用于更大的 LCD 应用。与大多数微控制器兼容，通过两线双向 I²C 总线进行通信。通过具有自动递增寻址功能的显示 RAM、硬件子寻址和显示内存切换（静态和双工驱动模式），将通信开销降至最低。可在任何微控制器和各种 LCD 段式或点阵显示器之间进行接口，能直接驱动包含多达四个背板和多达 32 个段的任何静态或复用 LCD。
品牌名称: NXP(恩智浦)
商品型号: PCF85162T/1Y
商品编号: C3189735
商品封装: TFSOP-48-6.1mm
包装方式: 编带
商品毛重: 0.3克(g)

商品参数

商品概述

PCF85162是一款外设器件，可与几乎所有低多路复用率的液晶显示器LCD接口，生成最多包含4个背板、最多32段的任意静态或多路复用LCD的驱动信号，可轻松级联以适配更大LCD的应用需求，可与大多数微控制器兼容，通过双向双线I2C总线通信；带有自动增量寻址的显示RAM、硬件子寻址以及显示存储器切换（静态和双工驱动模式），可最大程度降低通信开销，可在微控制器与多种LCD段码或点矩阵显示器之间实现接口，可直接驱动最多包含四个背板、最多32段的任意静态或多路复用LCD。

商品特性

单芯片集成LCD控制器和驱动器
可选择背板驱动配置，支持静态、2、3或4背板多路复用
可选择显示偏置配置，支持静态、1/2、1/3偏置
内置带有电压跟随器缓冲器的LCD偏置生成电路
提供32路段驱动，可驱动最多16个7段数字字符，或最多8个14段字母数字字符，或最多128个段/元素的任意图形
集成32×4位RAM用于显示数据存储
静态和双工驱动模式下支持显示存储体切换
支持多种灵活的闪烁模式
LCD电压与逻辑电压可独立供电
电源电压范围为1.8V~5.5V，范围宽
LCD电源范围宽：低阈值LCD适用2.5V起，guest-host LCD和高阈值扭曲向列LCD最高可支持6.5V
功耗低
采用400kHz I²C总线接口
无需额外外部元件
采用硅栅CMOS工艺制造
可配置多路复用模式、偏置电平，可控制显示启用或禁用
可定义待写入显示数据的显示RAM地址
可配置子地址计数器值
可控制RAM写入位置与显示数据来源
可配置闪烁模式和闪烁频率，支持整个显示器统一闪烁，也可支持任意选中的LCD段/元素闪烁，静态和1:2多路复用驱动模式下实现任意段闪烁无需额外通信开销

应用领域

低多路复用率液晶显示器LCD驱动
静态及多路复用LCD显示驱动
多器件级联可实现更大尺寸LCD应用
微控制器与段码、点矩阵LCD的显示接口

	属性	参数值
	商品目录	LCD驱动
	显示配置(段)	32段
	工作电压	1.8V~5.5V
	接口类型	I²C
	占空比	-
	工作电流	3.5uA
	偏压	1/3,1/2

	属性	参数值
	工作温度	-40℃~+85℃
	显示配置(位)	32x4 bit
	频率	-
	静态电流	-
	耗散功率(Pd)	-
	功能特性	集成升压电路；内置振荡器
