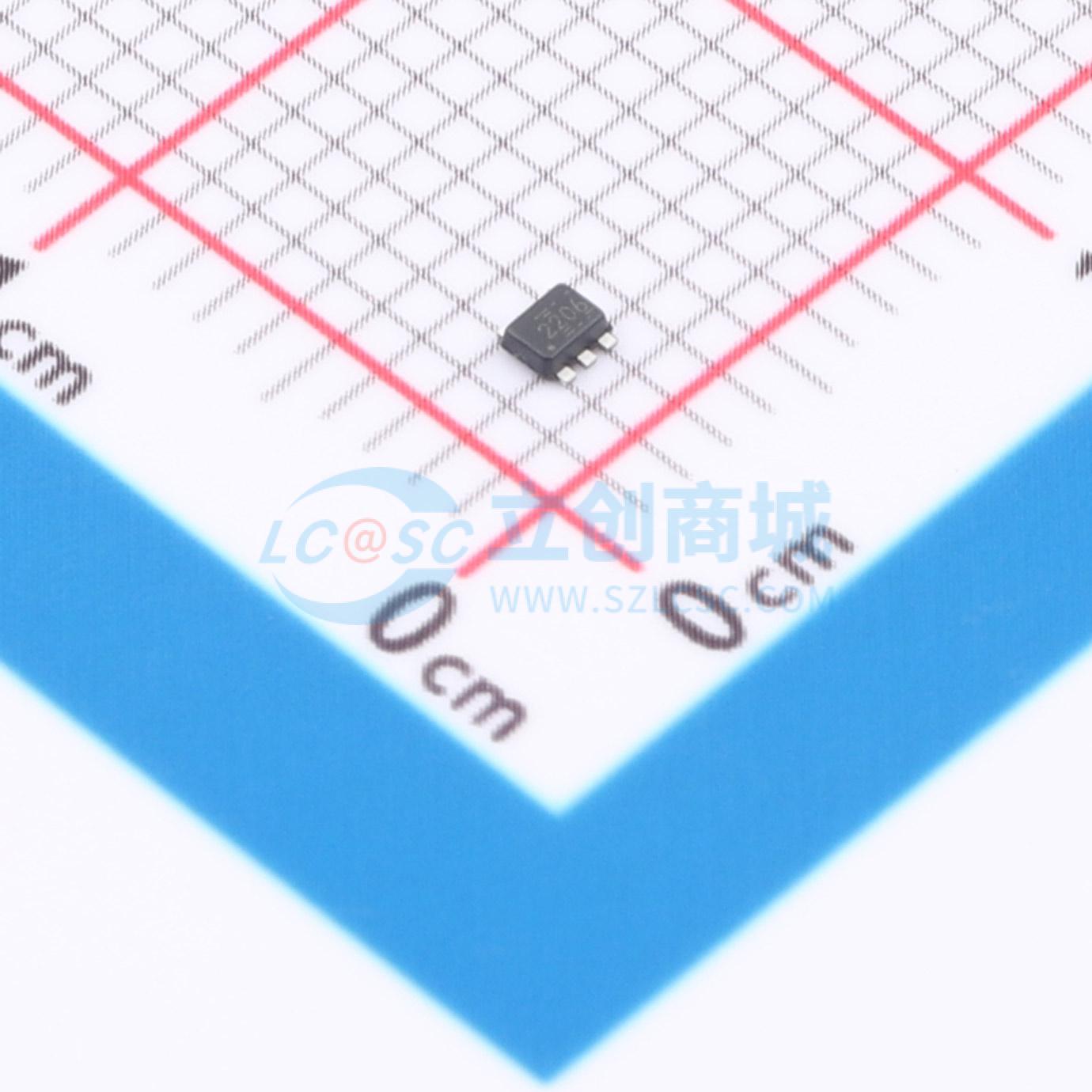

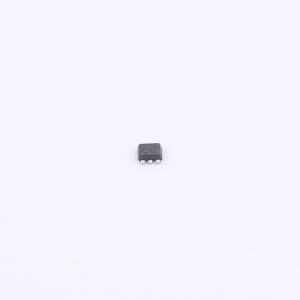

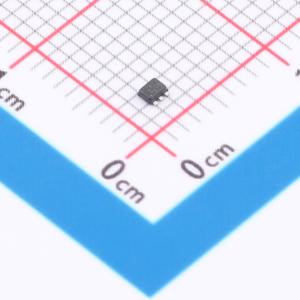

TPS562206DRLR
4.2V至17V输入、2A同步降压转换器
SMT扩展库PCB免费打样
私有库下单最高享92折
- 品牌名称
- TI(德州仪器)
- 商品型号
- TPS562206DRLR
- 商品编号
- C35778818
- 商品封装
- SOT-563
- 包装方式
- 编带
- 商品毛重
- 0.037666克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | DC-DC电源芯片 | |
| 功能类型 | 降压型 | |
| 工作电压 | 4.2V~17V | |
| 输出电压 | 600mV~7V | |
| 输出电流 | 2A | |
| 开关频率 | 600kHz | |
| 工作温度 | -40℃~+125℃ |
| 属性 | 参数值 | |
|---|---|---|
| 同步整流 | 是 | |
| 输出通道数 | 1 | |
| 拓扑结构 | 降压式 | |
| 静态电流(Iq) | 350uA | |
| 开关管(内置/外置) | 内置 | |
| 输出类型 | 可调 | |
| 功能特性 | 轻载高效模式；逐波限流；过流保护；打嗝限流 |
商品概述
TPS562203、TPS562206是采用SOT563封装的简单易用的2A同步降压转换器。该器件设计为仅需最少数量的外部元件，可实现低待机电流。这款开关模式电源（SMPS）器件采用D-CAP3控制模式，可提供快速瞬态响应，支持各类低等效串联电阻（ESR）输出电容器（如特种聚合物和超低ESR陶瓷电容器），无需外部补偿元件。TPS562203在轻载下工作于Eco-mode模式，可在轻载工作期间保持高效率；TPS562206工作于FCCM模式，可在所有负载条件下保持恒定频率和更低的输出纹波。器件集成了完整的保护功能，包括带打嗝模式的OCP、UVLO、OTP和UVP保护。TPS56220x提供6引脚、1.6mm × 1.6mm SOT563（DRL）封装，规定工作结温范围为-40℃至125℃。
商品特性
- 可针对广泛应用范围配置
- 输入电压范围:4.2 V 至 17 V
- 输出电压范围:0.6 V 至 7 V
- 基准电压:0.6 V
- 25℃ 下基准电压精度为±1.5%
- -40℃ 至 125℃ 下基准电压精度为±2%
- 集成100 mΩ和55 mΩ FET
- TPS562203 静态电流为110 μA
- 开关频率为600 kHz，支持最高95%大占空比工作
- 固定软启动时间:1.4ms
- 易于使用，可实现较小的设计尺寸
- TPS562203 轻载下采用Eco-mode模式
- TPS562206 轻载下采用FCCM模式
- D-CAP3控制模式，具有快速瞬态响应
- 支持预偏置输出启动
- OT和UVLO保护为非锁存型
- 逐周期过流限制
- UV保护采用打嗝模式
- 工作结温范围:-40℃ 至 125℃
- 采用SOT563封装，尺寸为1.6 mm × 1.6 mm
- 可通过WEBENCH® Power Designer为TPS562203创建定制设计
- 可通过WEBENCH® Power Designer为TPS562206创建定制设计
应用领域
- 电视
- 数字机顶盒（STB）
- 楼宇自动化
- 宽带固定线路接入
