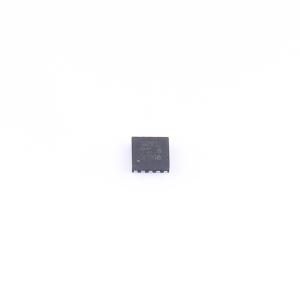

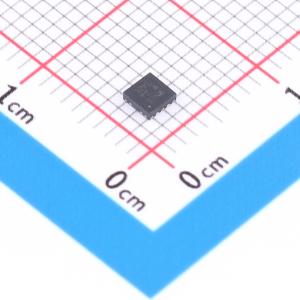

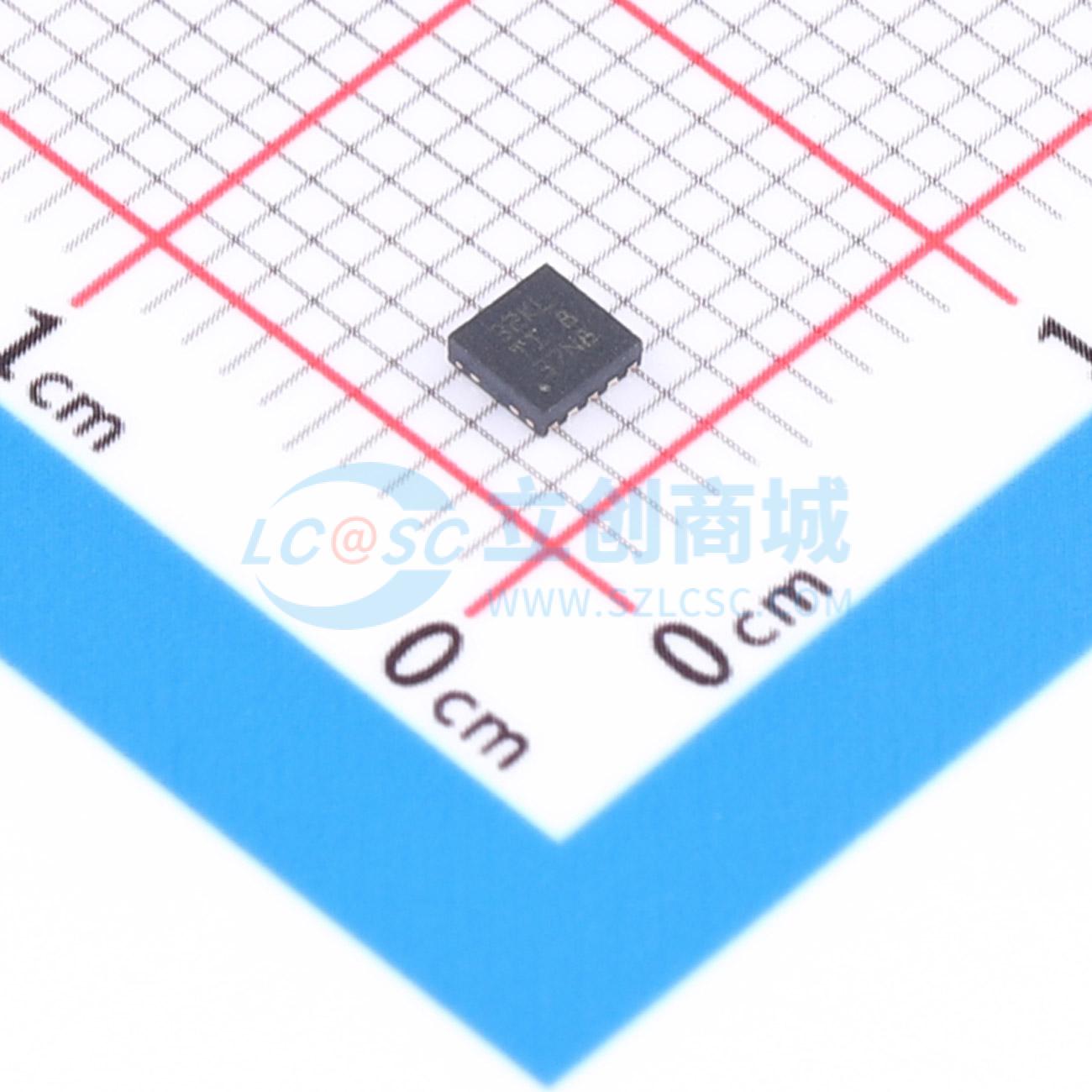

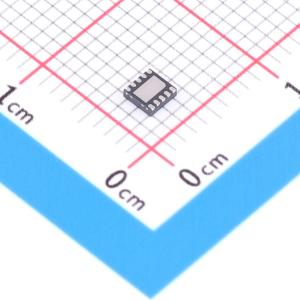

温馨提醒：图片仅供参考，商品以实物为准

TPS38A950122DSKRQ1

宽输入电压范围双路过压或欠压检测器，具备可编程检测和复位功能

SMT扩展库PCB免费打样

私有库下单最高享92折

品牌名称: TI(德州仪器)
商品型号: TPS38A950122DSKRQ1
商品编号: C35756603
商品封装: SON-10(2.5x2.5)
包装方式: 编带
商品毛重: 2克(g)

商品参数

商品概述

TPS38-Q1是一款宽输入电压65V的双通道过压或欠压（OV或UV）检测器，带可编程检测和复位功能，面向汽车应用。该器件具备1μA IDD、1%精度以及快达10μs的检测时间，可直接连接至12V/24V汽车电池系统，持续监测过压(OV)或欠压(UV)状况；凭借内部电阻分压网络，可实现最小的整体解决方案尺寸。提供多种宽迟滞电压选项，可忽略冷启动、启停以及各种汽车电池电压瞬变。SENSE引脚内置迟滞，可在监测电源电压轨时防止错误复位信号。独立的VDD和SENSE引脚可满足高可靠性汽车系统对冗余的需求，SENSE可监测与VDD不同的更高或更低电压。SENSE引脚的高阻抗输入支持可选外接电阻。CTSx和CTRx引脚可对RESET信号的上升沿和下降沿进行延时调节。同时CTSx可作为去抖器，忽略被监测电压轨上的电压毛刺；CTRx可作为手动复位(MR)，用于强制系统复位。TPS38-Q1提供WSON或SOT-23封装。WSON封装具有可润湿侧翼，便于自动光学检测(AOI)和低分辨率X射线检测。中心焊盘为非导电型，可根据IEC60664标准指南增加VDD与GND之间的爬电距离。

商品特性

AEC-Q100合格，器件温度等级1:环境工作温度TA为-40℃ 至 +125℃
器件HBM ESD分级等级2，器件CDM ESD分级等级C7B
宽电源电压范围:2.7V 至 65V
面向功能安全设计
可提供文档助力功能安全系统设计
SENSE引脚和RESET引脚额定耐压为65V
典型静态电流低至1μA
提供灵活的宽电压阈值选项
2.7V 至 36V阈值，最大精度1.5%
800mV阈值选项，最大精度1%
内置迟滞VHYS
迟滞百分比选项:2% 至 13%，步长1%
固定阈值选项:VTH < 8V 对应 0.5V、1V、1.5V、2V、2.5V
可编程复位延时
10nF对应12.8ms，10μF对应12.8s
可编程检测延时
10nF对应1.28ms，10μF对应1.28s
具备手动复位(MR)功能
通道1输出拓扑支持开漏或推挽；通道2输出拓扑为开漏

应用领域

远程信息处理控制单元
紧急呼叫系统
音频放大器
主机和仪表组
传感器融合和摄像头
车身控制模块

	属性	参数值
	商品目录	监控和复位芯片
	芯片类型	电压检测器
	输出类型	开漏
	工作电压	2.7V~65V

	属性	参数值
	复位有效电平	低电平有效
	受监控电压数	2
	工作温度	-40℃~+125℃
	静态电流(Iq)	1uA
