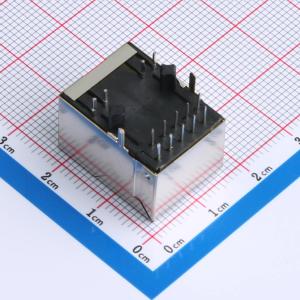

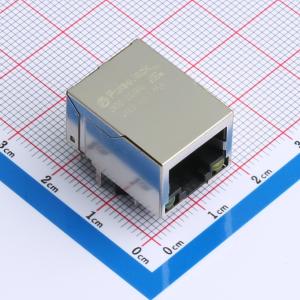

温馨提醒：图片仅供参考，商品以实物为准
JXD0-0019NL
弯插 带LED
SMT扩展库PCB免费打样
私有库下单最高享92折
- 品牌名称
- PULSE(普思)
- 商品型号
- JXD0-0019NL
- 商品编号
- C3179812
- 商品封装
- 插件
- 包装方式
- 托盘
- 商品毛重
- 9.333333克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 以太网连接器(RJ45 RJ11) | |
| 连接器类型 | RJ45插座 | |
| 安装方式 | 弯插 | |
| 端口数量 | 1 | |
| LED | 带LED | |
| 屏蔽 | 有屏蔽 |
| 属性 | 参数值 | |
|---|---|---|
| PoE | 不带PoE | |
| 附加特征 | 带十字脚 | |
| 触头材质 | 磷青铜 | |
| 触头镀层 | 金 | |
| 工作温度 | -40℃~+85℃ |
商品概述
连接器材料：
- 外壳：热塑性黑色UL94 V - 0材料
- 屏蔽层：黄铜
- 屏蔽层镀层：镍
- 触点：磷青铜
- 触点镀层：选择性镀金，触点区域最小30微英寸
未电气连接的引脚可能会省略，省略的引脚请参考电气图纸。 RJ45插孔符合FCC规则和条例第68部分。 该部件推荐用于波峰焊接工艺，最高焊接温度为260°C，最长10秒。 工作温度T = -40°C ~ +85°C 储存温度T = -40°C ~ +85°C
电气规格：
- 匝数比（小于100kHz）：
- (P2 ~ P3):(J1 ~ J2) = 1:1 ± 5%
- (P4 ~ P5):(J3 ~ J6) = 1:1 ± 5%
- (P6 ~ P7):(J4 ~ J5) = 1:1 ± 5%
- (P8 ~ P9):(J7 ~ J8) = 1:1 ± 5%
- 初级电感：在100kHz、0.1V、8mA直流偏置下，最小350μH
- 隔离：PHY侧到线路侧为2250VDC
- 正向电流为20mA
