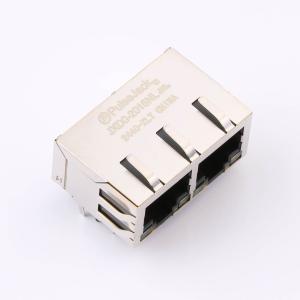

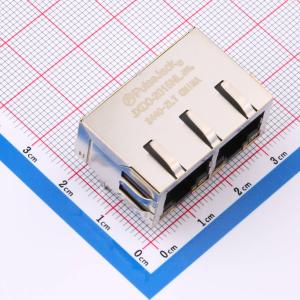

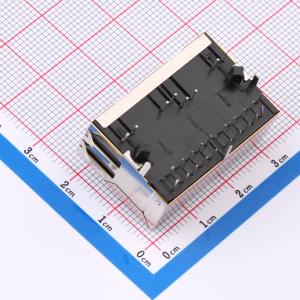

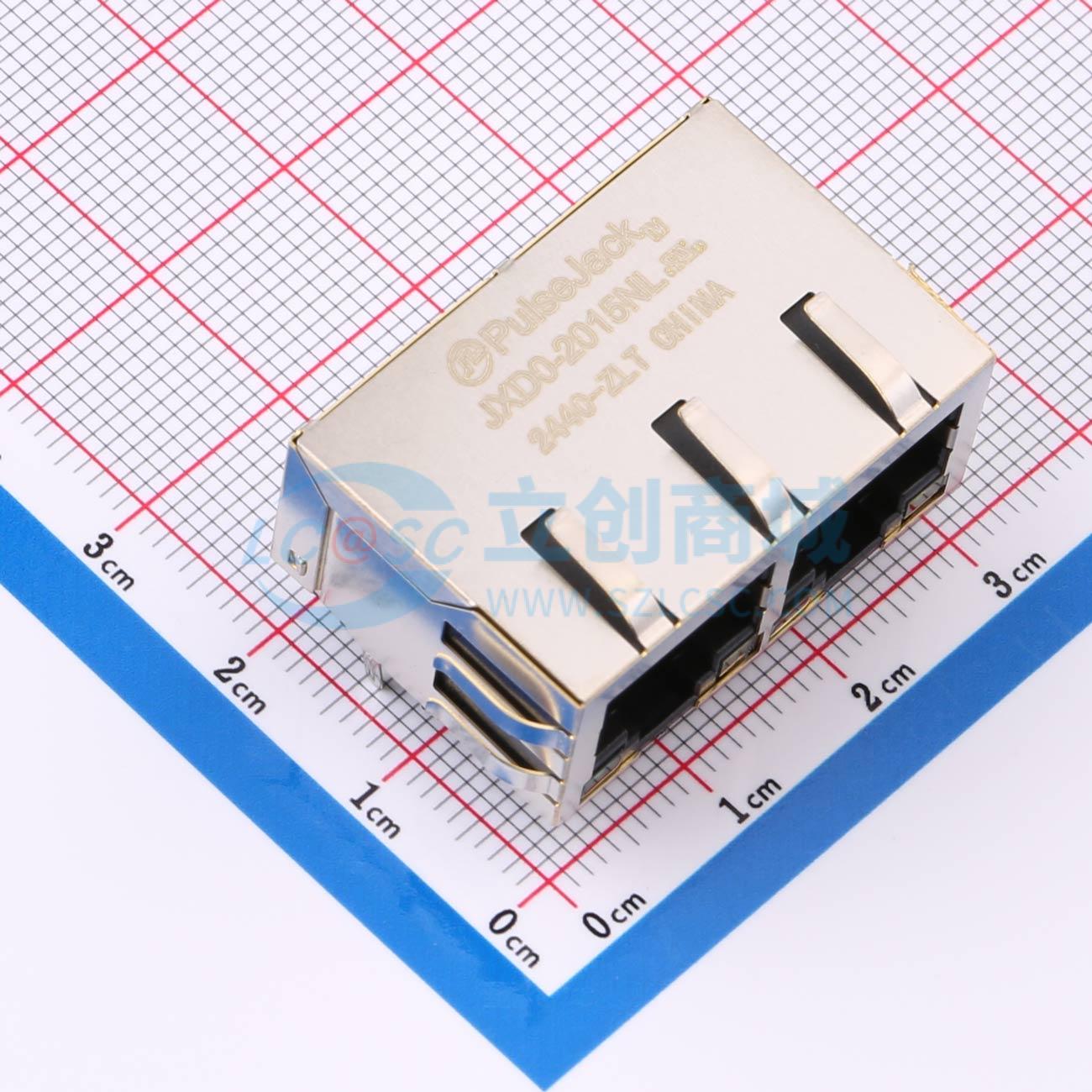

温馨提醒：图片仅供参考，商品以实物为准
JXD0-2015NL
弯插 带LED
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 特性：外壳材料:热塑性黑色UL94 V 0。屏蔽材料:黄铜。屏蔽镀层:镍。触点材料:磷青铜
- 品牌名称
- PULSE(普思)
- 商品型号
- JXD0-2015NL
- 商品编号
- C3178909
- 商品封装
- 插件
- 包装方式
- 托盘
- 商品毛重
- 12.1克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 以太网连接器(RJ45 RJ11) | |
| 连接器类型 | RJ45插座 | |
| 安装方式 | 弯插 | |
| 端口数量 | 2 | |
| LED | 带LED |
| 属性 | 参数值 | |
|---|---|---|
| 屏蔽 | 有屏蔽 | |
| PoE | 不带PoE | |
| 触头材质 | 磷青铜 | |
| 触头镀层 | 金 | |
| 工作温度 | -40℃~+85℃ |
商品概述
- 连接器材料：
- 外壳：黑色热塑性塑料，符合UL94 V - 0标准
- 屏蔽层：黄铜
- 屏蔽层镀层：镍
- 触点：磷青铜
- 触点镀层：接触区域最小30微英寸选择性镀金
- RJ45腔体符合FCC规则和条例第68部分。
- 该部件推荐用于波峰焊接工艺，最高焊接温度为260°C，最长时间为10秒。
- 工作温度范围为 - 40°C ~ +85°C。
- 储存温度范围为 - 40°C ~ +85°C。
- 匝数比（在100kHz时）：
- (P2 ~ P3):(J1 ~ J2) = 1:1 ± 5%
- (P4 ~ P5):(J3 ~ J6) = 1:1 ± 5%
- (P6 ~ P7):(J4 ~ J5) = 1:1 ± 5%
- (P8 ~ P9):(J7 ~ J8) = 1:1 ± 5%
- 初级电感：在100kHz、0.1V、8mA直流偏置下最小为350μH。
- 共模到共模衰减：1 - 100MHz时最小为 - 30dB。
- 隔离：PHY侧到线路侧为2250VDC。
