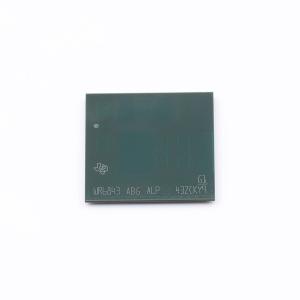

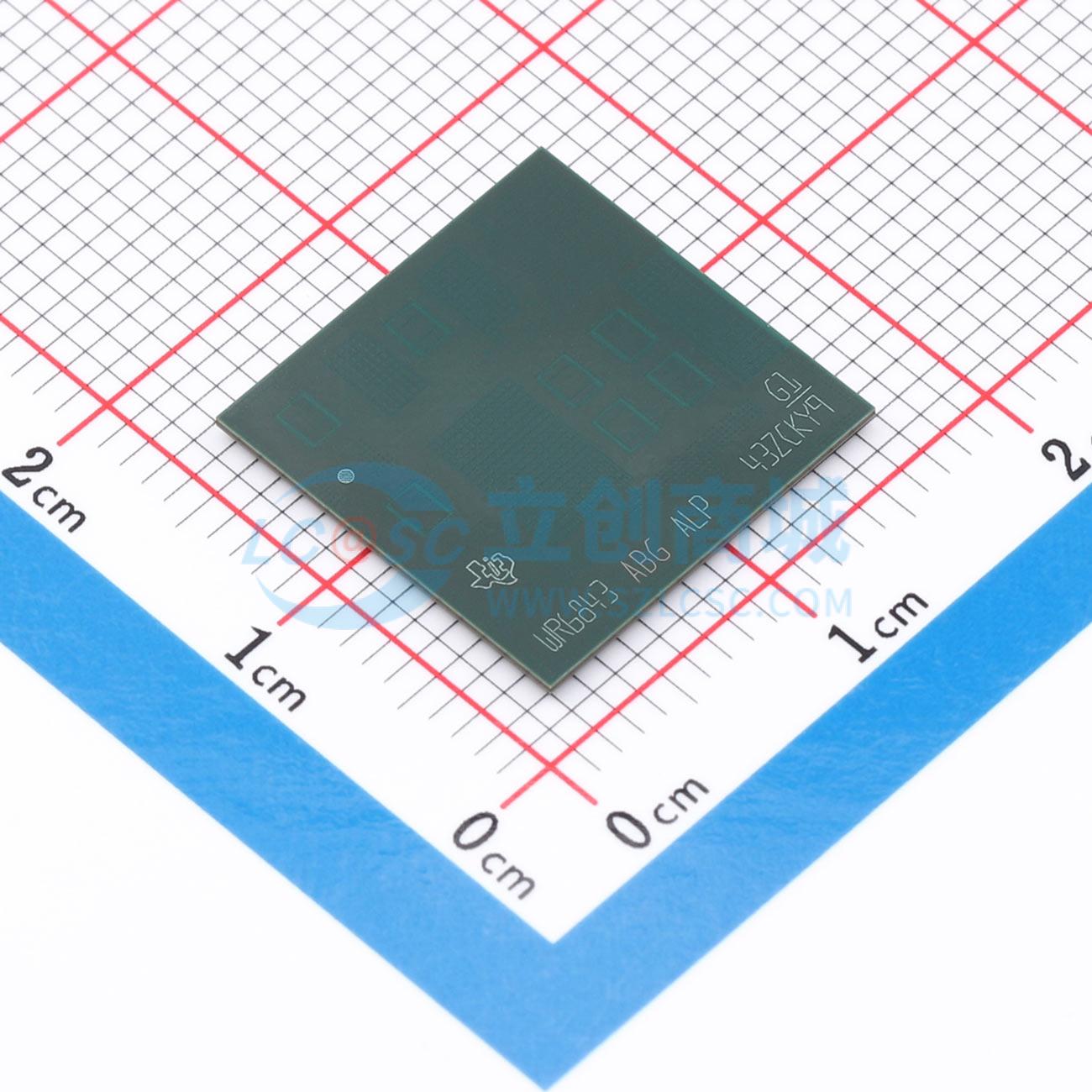

AWR6843ARBGALPRQ1

AWR6843AOP是一款封装天线(AOP)器件，是单芯片雷达器件系列的升级版。该器件在极小的封装中实现了出色的集成度，是适用于汽车领域中低功耗、自监控、超精确雷达系统的理想解决方案。当前提供多种符合汽车标准的型号，包括功能安全合规型器件(ASIL - B)和非功能安全器件。 它集成了一个DSP子系统，该子系统包含用于雷达信号处理的高性能C674xDSP。该器件包含一个BIST处理器子系统，该子系统负责无线电配置、控制和校准。此外，该器件还包含用于汽车连接的用户可编程Arm Cortex - R4F。硬件加速器区块(HWA)可执行雷达处理，并减轻DSP上的负载，从而执行更高级的算法。简单编程模型更改可支持各种传感器应用，并且能够进行动态重新配置，从而实现多模式传感器。此外，该器件作为完整的平台解决方案进行提供，该解决方案包括硬件参考设计、软件驱动程序、样例配置、API指南以及用户文档。

• FMCW收发器：
  • 集成4个接收器和3个发送器的封装天线 (AOP)
  • 集成PLL、发送器、接收器、基带和ADC
  • 60GHz至64GHz的覆盖范围，具有4GHz的连续带宽
  • 支持6位移相器
  • 基于分数NPLL的超精确线性调频脉冲引擎
  • 内置校准和自检
  • 基于Arm Cortex - R4F的无线电控制系统
  • 内置固件(ROM)
  • 针对工艺和温度进行自校准的系统
  • 在符合功能安全标准的器件上提供嵌入式自监控，无需主机处理器参与
  • 用于高级信号处理的C674xDSP（仅限AWR6843）
  • 用于FFT、滤波和CFAR处理的硬件加速器
  • 存储器压缩
  • 用于物体检测和接口控制的Arm Cortex - R4F微控制器
  • 支持自主模式（从QSPI闪存加载用户应用）
  • 具有ECC的内部存储器
  • AWR6843：1.75MB，分为MSS程序RAM(512KB)、MSS数据RAM(192KB)、DSPL1RAM(64KB)和L2RAM(256KB)以及L3雷达数据立方体RAM(768KB)
  • AWR6443：1.4MB，分为MSS程序RAM(512KB)、MSS数据RAM(192KB)和L3雷达数据立方体RAM(768KB)
  • 技术参考手册包括允许的大小修改
• 为用户应用提供的其他接口：
  • 多达6个ADC通道（低采样率监控）
  • 多达2个SPI端口
  • 多达2个UART
  • 2个CAN - FD接口
  • I2C
  • GPIO
  • 用于原始ADC数据和调试仪表的双通道LVDS接口
• 器件安全（在部分器件型号上）：
  • 支持经过身份验证和加密的安全引导
  • 具有密钥撤销功能的客户可编程根密钥、对称密钥（256位）、非对称密钥（最高RSA - 2K）
  • 加密软件加速器
  • PKA、AES（最高256位）、SHA（最高256位）、TRNG/DRGB
• 符合功能安全标准：
  • 专为功能安全应用开发
  • 文档有助于使ISO26262功能安全系统设计满足ASIL - D级要求
  • 硬件完整性高达ASIL - B级
  • 安全相关认证
  • 经TUVSUD进行ISO26262认证达到ASILB级
• 符合AEC - Q100标准
• 电源管理：
  • 内置LDO网络，可增强PSRR
  • I/O支持双电压3.3V/1.8V
• 时钟源：
  • 具有内部振荡器的40.0MHz晶体
  • 支持频率为40MHz的外部振荡器
  • 支持外部驱动、频率为40MHz的时钟（方波/正弦波）
• 轻松的硬件设计：
  • 0.8mm间距、180引脚15mm×15mm覆晶BGA封装(ALP)，可实现轻松组装和低成本PCB设计
  • 小解决方案尺寸
• 运行条件：
  • 结温范围为 -40℃至125℃

• 车内感应
• 车内儿童检测
• 占位检测
• 安全带提醒装置
• 驾驶员生命体征监测
• 脚踢传感器/接入传感器
• 手势识别
