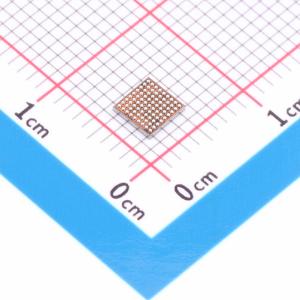

MAX77840EWG+T

带电量计和USB BC1.2检测功能的降压充电器

SMT扩展库PCB免费打样

私有库下单最高享92折

描述: 3ABuckChargerwithModelGaugem5FuelGaugeandUSBBC1.2Detection
品牌名称: ADI(亚德诺)/MAXIM(美信)
商品型号: MAX77840EWG+T
商品编号: C3178206
商品封装: WLP-81(4x3.9)
包装方式: 编带
商品毛重: 1克(g)

商品参数

	属性	参数值
	商品目录	专业电源管理(PMIC)
	功能特性	可调限流；负载断开；工作状态指示；过流保护；内置LDO稳压器
	接口	I2C
	输入电压	3.2V~13.4V

	属性	参数值
	输出电压	3.65V~4.7V；2.5V~5.5V；5.1V；3V~5.5V
	输出电流	3.15A
	工作温度	-40℃~+85℃

商品概述

MAX77840 是一款3.15A开关模式充电器和ModelGauge m5电量计，集成了USB BC1.2检测功能，适用于锂离子电池，并带有SAFEOUT LDO。该充电器集成了所有开关，并可在4MHz或2MHz（可编程）开关频率下工作，允许选择最小的外部组件或实现最低的热量散发。MAX77840非常适合移动销售点设备、便携式医疗电子设备或其他手持设备。它包括USB BC1.2检测功能，可以识别常见的USB适配器并自动设置输入电流限制。MAX77840可通过专有的MAXOTG保护提供高达1.5A的OTG电流，该保护限制了OTG输出电流，以防止在重负载OTG情况下系统电压崩溃。ModelGauge m5提供了准确的电池电量监测，在待机或睡眠模式下运行时具有极低的电池电流（典型值25μA），从而延长电池寿命。ModelGauge m5与充电器之间的交互为最终用户在一个单芯片上提供了优越的充电体验。MAX77840内置了运输模式，以减少设备未使用时的电池消耗。MAX77840具有I2C 3.0兼容串行接口。它采用3.87mm x 3.96mm、9x9凸点阵列晶圆级封装（WLP），间距为0.4mm。

应用领域

工业PC
移动医疗设备
移动销售点设备
无线扬声器
电子烟
智能家居自动化、传感器
物联网（IoT）
