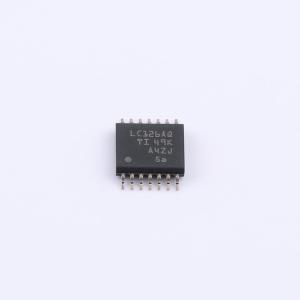

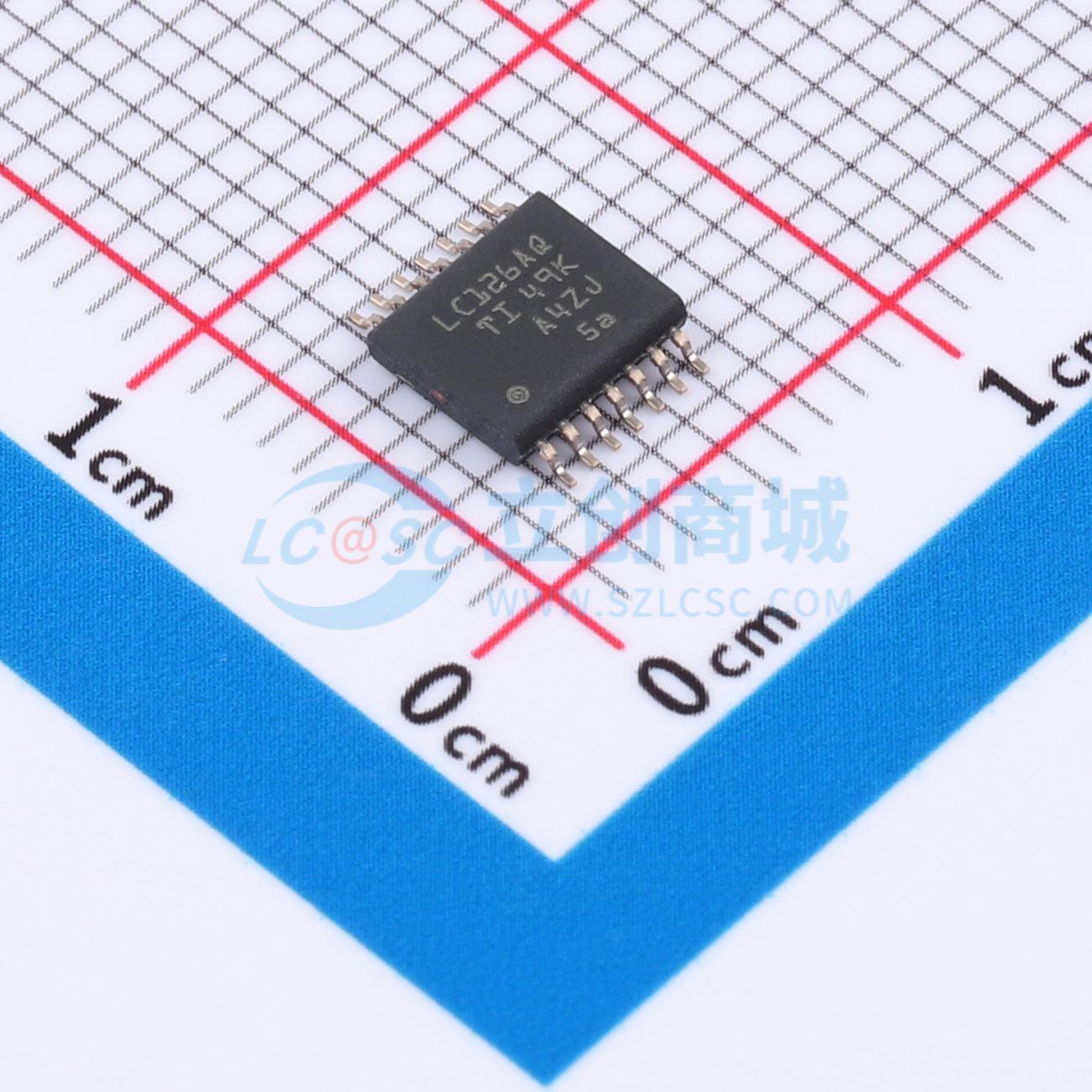

SN74LVC126APWRQ1

具有三态输出的四路总线缓冲门

SMT扩展库PCB免费打样

私有库下单最高享92折

描述: 这款四路总线缓冲门可在1.65V至3.6V VCC下运行。
品牌名称: TI(德州仪器)
商品型号: SN74LVC126APWRQ1
商品编号: C35660516
商品封装: TSSOP-14
包装方式: 编带
商品毛重: 0.204克(g)

商品参数

商品概述

SN74LVC126A-Q1是具有三态输出的汽车级四路总线缓冲门。这款四路总线缓冲门可在1.65V至3.6V VCC下运行。SN74LVC126A 具有提供三态输出的独立线路驱动器。当每个输出的相关输出使能 (OE) 输入为低电平时，输出被禁用。为了确保加电或断电期间的高阻抗状态，OE 应该通过一个下拉电阻器接在接地 GND 上，此电阻器的最小值由驱动器电流供源能力决定。输入可以由3.3V或5V器件驱动，此功能允许在3.3V/5V的混合系统环境中将该器件用作转换器。

商品特性

符合汽车应用要求
工作电压范围为1.65V至3.6V
输入电压高达5.5V
电压为3.3V时，tpd最大值为4.7ns
VOLP（输出接地反弹）典型值<0.8V（VCC = 3.3V，TA = 25℃）
VOHV（输出VOH下冲）典型值>2V（VCC = 3.3V，TA = 25℃）
闩锁性能超过250mA，符合JESD 17规范
ESD保护性能超过JESD 22规范要求

	属性	参数值
	商品目录	缓冲器/驱动器/收发器
	输出类型	三态
	工作电压	1.65V~3.6V
	元件数	2
	每个元件位数	2
	灌电流(IOL)	24mA

	属性	参数值
	拉电流(IOH)	24mA
	系列	74LVC
	工作温度	-40℃~+125℃
	静态电流(Iq)	20uA
	传播延迟(tpd)	5.7ns@3.3V,50pF
	功能特性	输出使能；电平转换
