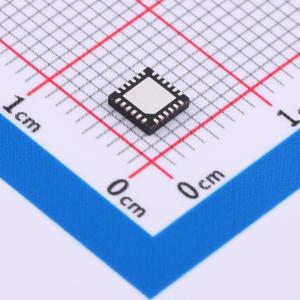

温馨提醒：图片仅供参考，商品以实物为准
EDC10-183+
基于GaAs技术的宽带低损耗高平坦度小尺寸定向耦合器
SMT扩展库PCB免费打样
私有库下单最高享92折
- 品牌名称
- Mini-Circuits
- 商品型号
- EDC10-183+
- 商品编号
- C3176888
- 商品封装
- VFQFN-24-EP
- 包装方式
- 编带
- 商品毛重
- 0.2克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | RF耦合器 | |
| 频率 | 6GHz~18GHz |
| 属性 | 参数值 | |
|---|---|---|
| 耦合系数 | 10.8dB | |
| 回波损耗 | 24dB |
商品概述
EDC10-183+ 是一款10 dB定向耦合器，工作频率范围为6至18 GHz，采用MCLP 4×4mm、24引脚封装。它在宽带宽内提供优异的耦合平坦度和良好的回波损耗。该耦合器还在直通端口和耦合端口信号之间提供正交相移。采用GaAs技术制造，该型号具有相对较高的性能可重复性。
商品特性
- 宽频带，工作频率范围为6至18 GHz
- 低主线损耗，典型值为1.3 dB
- 优异的耦合平坦度，±0.7 dB
- 小尺寸，4×4 mm
- 高度可重复的性能（基于GaAs设计）
- 无需外部端接
应用领域
- 卫星通信
- 无线基础设施
- 测试与测量
