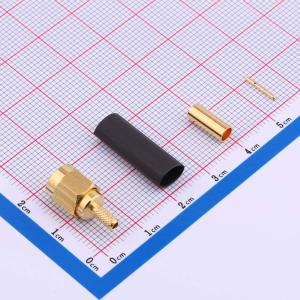

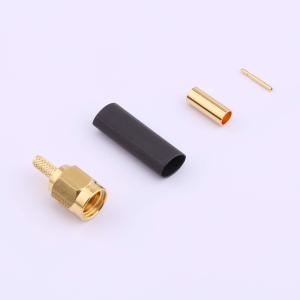

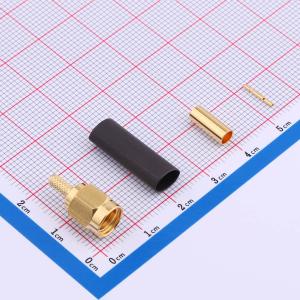

温馨提醒：图片仅供参考，商品以实物为准
132114
内针 SMA
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 特性：主体、外壳、触点及套圈材质为黄铜,镀金处理。绝缘体材质为聚四氟乙烯(PTFE),原色。固定环材质为不锈钢,原色。垫圈材质为硅胶,红色。热缩管颜色为黑色。阻抗:50 欧姆。耐久性:至少 500 次循环。温度范围:-65°C 至 +165°C
- 品牌名称
- Amphenol
- 商品型号
- 132114
- 商品编号
- C3175950
- 包装方式
- 袋装
- 商品毛重
- 4.92克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | RF射频同轴连接器 | |
| 连接器类型 | 接头 | |
| 接口类型 | 内针 | |
| 端口数量 | 1 |
| 属性 | 参数值 | |
|---|---|---|
| 频率 | 12.4GHz | |
| 射频系列 | SMA | |
| 阻抗 | 50Ω | |
| 工作温度 | -65℃~+165℃ |
商品特性
- 材料与表面处理：主体、外壳、触点和套圈为黄铜镀金；绝缘体为天然聚四氟乙烯；固定环为天然不锈钢；垫圈为红色硅胶；热缩管为黑色
- 电气特性：阻抗为50欧姆
- 机械特性：耐久性至少500次循环；温度范围为 -65°C ~ +165°C
- 包装：数量为单包；包装袋需标注“安费诺射频、132114和日期代码”
- 电缆组件说明：按图示修剪电缆；将热缩管和套圈滑到电缆上；将触点焊接到电缆中心导体；用0.128英寸六角模具压接套圈
