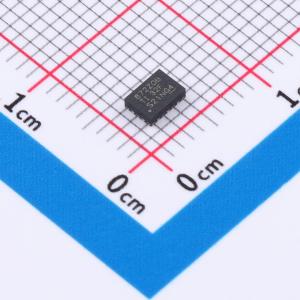

温馨提醒：图片仅供参考，商品以实物为准

TPS62872Z0WRXSR

降压型 12A 2.7V~6V

SMT扩展库PCB免费打样

私有库下单最高享92折

描述: 是一系列引脚兼容的 6A、9A、12A 和 15A 同步降压 DC/DC 转换器，具有差分远程感应功能。对于每个电流额定值，都有带 I²C 接口的全功能器件变体和不带 I²C 接口的有限功能器件变体。所有器件都具有高效率和易用性。低电阻功率开关允许在高环境温度下提供高达 15A 的连续输出电流
品牌名称: TI(德州仪器)
商品型号: TPS62872Z0WRXSR
商品编号: C35631963
商品封装: VQFN-FCRLF-16(2.5x3.5)
包装方式: 编带
商品毛重: 1克(g)

商品参数

	属性	参数值
	工作温度	-40℃~+125℃@(TJ)
	同步整流	是
	拓扑结构	降压式
	开关管(内置/外置)	内置
	功能特性	输出电压差分采样；轻载高效模式；外部补偿；动态电压调节；频率同步；逐波限流；输出放电；EMI优化(抖频模式)；工作状态指示；打嗝限流

商品概述

TPS6287x 是具有差分遥感功能的引脚对引脚 6A、9A、12A 和 15A 同步直流/直流降压转换器系列。对于每个电流额定值，都有适用的具有 I2C 接口且功能全面的器件型号，以及不具有 I2C 接口且功能有限的器件型号。所有器件都具有高效率且易于使用。低阻电源开关可在高温环境下支持高达 15A 的持续输出电流。这些器件可在堆叠模式下运行，以提供更高的输出电流或将功耗分散到多个器件上。TPS6287x 系列实现了固定频率 DCS 控制方案，该方案支持快速瞬变。器件可以在省电模式下运行以充分提高效率，也可以在强制 PWM 模式下运行以实现出色瞬态性能和超低输出电压纹波。远程检测功能可调节负载点的电压，并且该器件在所有运行条件下均可实现优于 ±1% 的直流电压精度。通过 FSEL 引脚实现电阻可选开关频率。开关频率可设置为 1.5MHz、2.25MHz、2.5MHz 或 3.0MHz，也可与频率范围相同的外部时钟同步。I2C 兼容接口提供多种控制、监控和警告功能，例如电压监控和温度相关警告。通过 I2C 兼容接口可快速调整输出电压，使负载功耗适应应用性能需求。通过 VSEL 引脚，默认启动电压可实现电阻可选。

商品特性

可作为集成电感器的电源模块:TPSM8287A06、TPSM8287A10、TPSM8287A12、TPSM8287A15
功能安全型，可提供用于功能安全系统设计的文档
输入电压范围为 2.7V 至 6V
6A、9A、12A、15A 引脚对引脚器件系列
提供四个输出电压范围:0.4V 至 0.71875V（步长为 1.25mV）；0.4V 至 1.0375V（步长为 2.5mV）；0.4V 至 1.675V（步长为 5mV）；0.8V 至 3.35V（步长为 10mV）
输出电压精度为 ±1%
差分遥感
内置 7mΩ 和 4.5mΩ 内部功率 MOSFET
可调节外部补偿
节电或强制 PWM 操作
可选择与外部时钟或展频运行同步
与 I2C 兼容的接口频率高达 1MHz
可通过堆叠提高输出电流能力
热警告和热关断
有源输出放电
具有窗口比较器的电源正常输出
采用具有可湿性侧面的 2.55mm × 3.55mm × 1mm VQFN 封装
结温范围为 –40℃ 至 125℃

应用领域

光纤网络
存储
FPGA、ASIC 和数字内核电源
DDR 存储器电源

	属性	参数值
	商品目录	DC-DC电源芯片
	功能类型	降压型
	工作电压	2.7V~6V
	输出电压	400mV~3.35V
	输出电流	12A
	开关频率	3MHz；1.5MHz；2.25MHz；2.5MHz
