温馨提醒：图片仅供参考，商品以实物为准

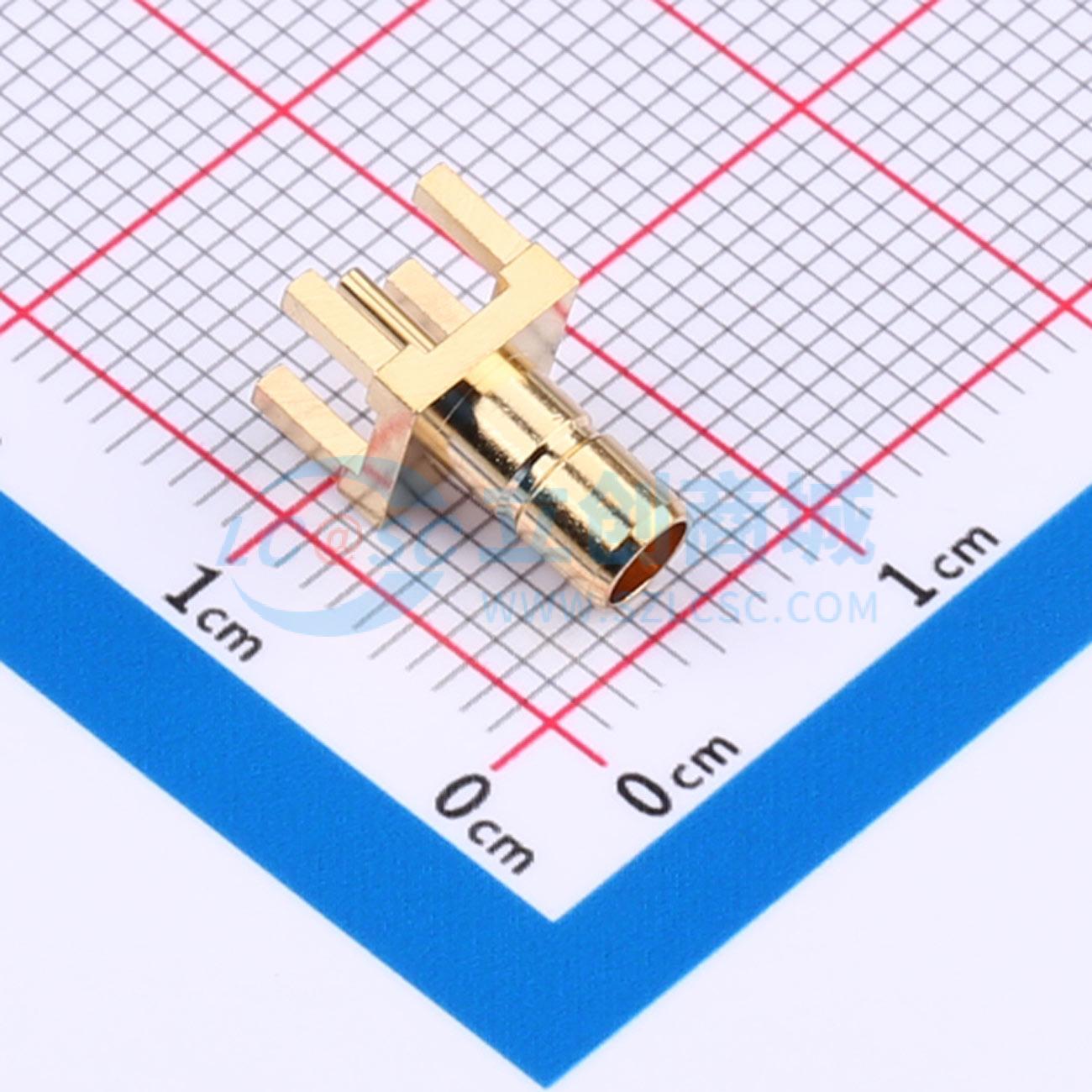

SMB7H-J-P-H-ST-TH1
内针 SMB 正脚
SMT扩展库PCB免费打样
私有库下单最高享92折
- 品牌名称
- SAMTEC
- 商品型号
- SMB7H-J-P-H-ST-TH1
- 商品编号
- C3173313
- 商品封装
- 插件
- 包装方式
- 管装
- 商品毛重
- 0.766667克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | RF射频同轴连接器 | |
| 连接器类型 | 板端 | |
| 接口类型 | 内针 | |
| 端口数量 | 1 | |
| 接口直径 | 3.68mm | |
| 频率 | 4GHz |
| 属性 | 参数值 | |
|---|---|---|
| 射频系列 | SMB | |
| 阻抗 | 75Ω | |
| 样式 | 正脚 | |
| 额定电压 | 335V | |
| 工作温度 | -65℃~+165℃ |
商品特性
- 77SP1为75Ω SMB直插头
- 77RP1为75Ω SMB直角插头
- J代表插孔
- P代表PCB安装
- H代表中心触点为30微英寸（0.76毫米）镀金，外触点为3微英寸（0.08毫米）镀金
- ST代表直型
- RA代表直角型
- TH1代表通孔（信号引脚直径0.90毫米，即0.035英寸）
- P - C代表电缆插头
- H或HF代表镀层（中心触点30微英寸镀金，外触点3微英寸镀金）
