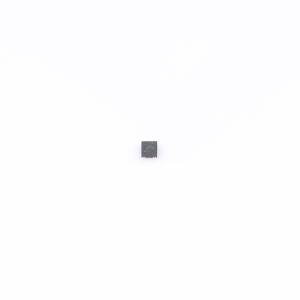

温馨提醒：图片仅供参考，商品以实物为准
TLV77318PDQNR
300mA小尺寸、高PSRR、低压差稳压器
SMT扩展库PCB免费打样
私有库下单最高享92折
- 品牌名称
- TI(德州仪器)
- 商品型号
- TLV77318PDQNR
- 商品编号
- C35626437
- 商品封装
- DFN-4(1x1)
- 包装方式
- 编带
- 商品毛重
- 0.064286克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 线性稳压器(LDO) | |
| 输出极性 | 正极 | |
| 工作电压 | 5.5V | |
| 输出电压 | 3.3V | |
| 电源纹波抑制比(PSRR) | 72dB@(1kHz) | |
| 压差 | 180mV@(300mA) |
| 属性 | 参数值 | |
|---|---|---|
| 静态电流(Iq) | 80uA | |
| 功能特性 | 使能控制；过流保护；短路保护；输出放电；内置软启动；热关断；输入欠压保护 | |
| 工作温度 | -40℃~+125℃ | |
| 输出类型 | 固定 | |
| 输出通道数 | 1 |
商品概述
TLV773是一款可输出300mA输出电流的小型低压差（LDO）线性稳压器。该LDO可提供具有高PSRR的电压源，负载和线性瞬态性能可满足多种电路的要求。TLV773的输入电压范围为1.4V 至 5.5V，输出电压范围为0.6V 至 3.3V，这种灵活性使得该器件可适用于多种应用。TLV773内置软启动电路，可避免过大的浪涌电流，从而将启动过程中的输入电压压降降至最低。有源下拉电路可在LDO禁用时快速对输出放电，并提供确定的启动状态。EN输入允许外部逻辑信号启用或禁用稳压输出。该LDO搭配小型陶瓷电容器即可保持稳定，可实现整体小封装尺寸。工作结温范围为-40℃ 至 +125℃。该LDO提供标准SOT-23 (DBV)封装和1mm × 1mm X2SON (DQN)封装。
商品特性
- 高PSRR:最高可达80dB
- 1kHz下PSRR为72dB
- 1MHz下PSRR为55dB
- 输入电压范围:1.4V 至 5.5V
- 固定输出电压范围:0.6V 至 3.3V
- 输出电压精度:2%
- 低压差，3.3V输出、DQN封装、300mA输出时压差为180mV
- 折返式电流限制
- 有源输出下拉电阻
- 提供1mm × 1mm 4引脚X2SON (DQN)封装
- 提供5引脚SOT-23 (DBV)封装
应用领域
- 智能手机
- 平板电脑
- 游戏机
- 笔记本电脑
- 流媒体播放器
- 机顶盒
- 摄像头模块
