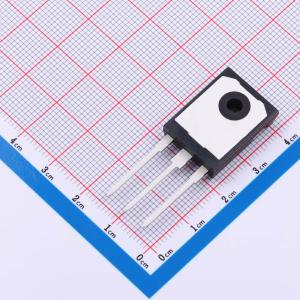

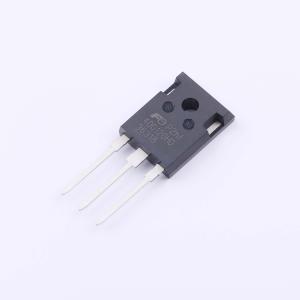

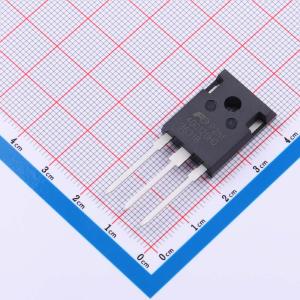

温馨提醒：图片仅供参考，商品以实物为准
FGW40N120HD
1.2kV 40A
SMT扩展库PCB免费打样
私有库下单最高享92折
- 品牌名称
- FUJI(富士电机)
- 商品型号
- FGW40N120HD
- 商品编号
- C35616290
- 商品封装
- TO-247
- 包装方式
- 袋装
- 商品毛重
- 8.68克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | IGBT管/模块 | |
| IGBT类型 | - | |
| 耗散功率(Pd) | 340W | |
| 集射极击穿电压(Vces) | 1.2kV | |
| 集电极电流(Ic) | 40A | |
| 集电极脉冲电流(Icm) | 120A | |
| 集电极截止电流(Ices) | 250uA | |
| 集射极饱和电压(VCE(sat)) | 1.8V；2.3V | |
| 栅极阈值电压(Vge(th)) | 5V | |
| 栅极电荷量(Qg) | 300nC@600V |
| 属性 | 参数值 | |
|---|---|---|
| 输入电容(Cies) | 3nF | |
| 输出电容(Coes) | 130pF | |
| 反向传输电容(Cres) | 100pF | |
| 开启延迟时间(Td(on)) | 35ns | |
| 关断延迟时间(Td(off)) | 350ns；315ns | |
| 导通损耗(Eon) | 4.8mJ；2.8mJ | |
| 关断损耗(Eoff) | 1.8mJ；3mJ | |
| 反向恢复时间(Trr) | 49ns；700ns；440ns | |
| 工作温度 | -40℃~+175℃ |
商品特性
- 低功耗损耗
- 低开关浪涌和噪声
- 高可靠性，高鲁棒性（RBSOA、SCSOA等）
应用领域
- 不间断电源
- 功率调节器
- 功率因数校正电路
