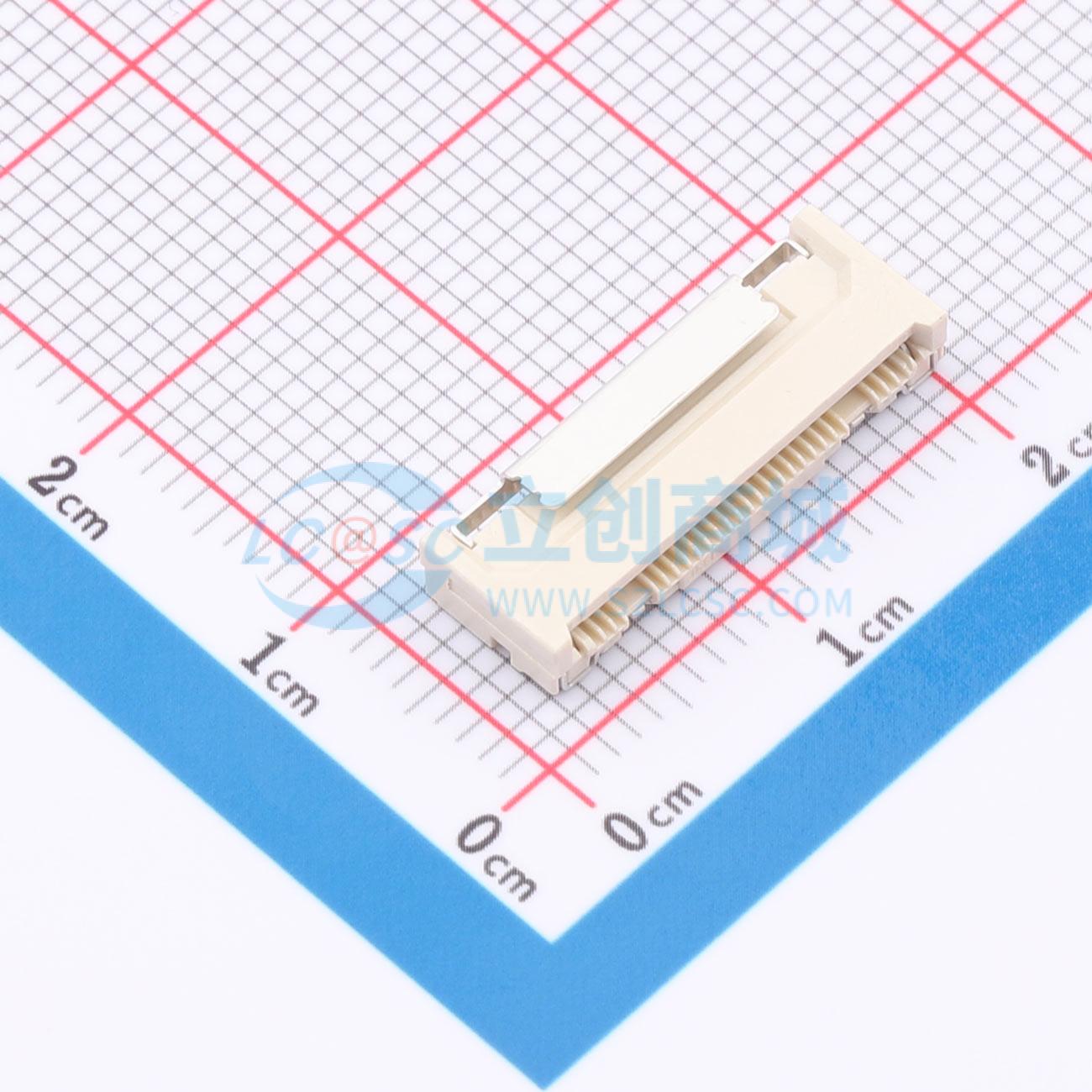

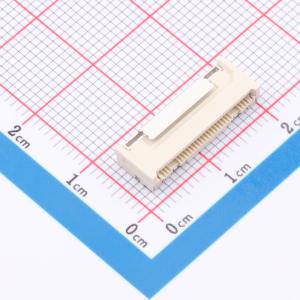

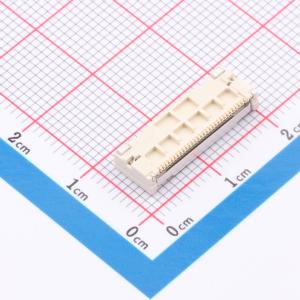

IMSA-11501S-30B-GFN1
间距:0.5mm P数:30P 下接
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 特性：最大额定电压:50V (AC、DC)。最大额定电流:0.5A。使用温度范围:-40~+105°C(含通电时的温度上升)
- 品牌名称
- IRISO(意力速)
- 商品型号
- IMSA-11501S-30B-GFN1
- 商品编号
- C3169712
- 商品封装
- SMD,P=0.5mm,卧贴
- 包装方式
- 编带
- 商品毛重
- 1克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | FFC/FPC连接器 | |
| 锁定特性 | - | |
| 触点类型 | 下接 | |
| 触点数量 | 30P | |
| 间距 | 0.5mm | |
| 安装方式 | 卧贴 |
| 属性 | 参数值 | |
|---|---|---|
| 接入柔性电缆厚度 | 0.3mm | |
| 板上高度 | 3.4mm | |
| 触头材质 | 铜合金 | |
| 触头镀层 | 金 | |
| 工作温度 | - |
商品概述
本规格书规定了伊利索电子工业株式会社制造的11501系列0.5mm间距FPC/FFC连接器的规格和性能要求。该连接器的最大额定电压为50V（交流、直流），最大额定电流为0.5A，使用温度范围为 -40 ~ +105°C（包括通电时的温度上升）。性能测试通常在常温15 ~ 35°C、常湿25 ~ 85%相对湿度的环境条件下进行。产品采用无铅镀锡工艺，但可能会产生锡须，伊利索对锡须生长不提供保证。产品的保管期限为自交付日期起1年，保管条件为温度 -10 ~ +40°C、相对湿度75%RH以下。
