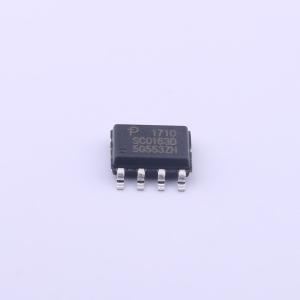

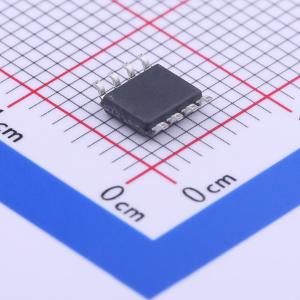

SC0163D-TL

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: SC0163D是一款低成本的USB高压专用充电端口（HVDCP）接口IC，符合Quick Charge 3.0规范。它集成了所有必要功能，可为Power Integrations的开关IC（如InnoSwitch、TinySwitch、TOPSwitch）以及采用传统次级侧反馈方案的其他解决方案添加Quick Charge 3.0功能。 SC0163D支持Quick Charge 3.0规范中A类的全输出电压范围。在启用输出电压调整之前，SC0163D会自动检测所连接的受电设备（PD）是否支持Quick Charge 3.0或Quick Charge 2.0。如果检测到不兼容Quick Charge 2.0或3.0的PD，SC0163D将禁用输出电压调整，以确保与仅支持5 V的传统USB PD安全运行。 SC0163D还支持其他采用传统次级侧反馈方案的解决方案，例如TL431。 SC0163D支持Quick Charge 3.0 A类的全输出范围（3.6 V至12 V）及其子集Quick Charge 2.0 A类（5 V、9 V或12 V）。它会自动检测支持Quick Charge 3.0或Quick Charge 2.0的受电设备（PD），或符合USB电池充电规范修订版1.2的传统PD，并相应地仅启用输出电压调整。
品牌名称: Power Integrations(帕沃英蒂格盛)
商品型号: SC0163D-TL
商品编号: C394204
商品封装: SO-8
包装方式: 编带
商品毛重: 0.11克(g)

商品参数

商品概述

SC0163D是一款低成本的USB高压专用充电端口（HVDCP）接口IC，符合Quick Charge 3.0规范。它集成了所有必要功能，可为Power Integrations的开关IC（如InnoSwitch、TinySwitch、TOPSwitch）以及采用传统次级侧反馈方案的其他解决方案添加Quick Charge 3.0功能。 SC0163D支持Quick Charge 3.0规范中A类的全输出电压范围。在启用输出电压调整之前，SC0163D会自动检测所连接的受电设备（PD）是否支持Quick Charge 3.0或Quick Charge 2.0。如果检测到不兼容Quick Charge 2.0或3.0的PD，SC0163D将禁用输出电压调整，以确保与仅支持5 V的传统USB PD安全运行。 SC0163D还支持其他采用传统次级侧反馈方案的解决方案，例如TL431。 SC0163D支持Quick Charge 3.0 A类的全输出范围（3.6 V至12 V）及其子集Quick Charge 2.0 A类（5 V、9 V或12 V）。它会自动检测支持Quick Charge 3.0或Quick Charge 2.0的受电设备（PD），或符合USB电池充电规范修订版1.2的传统PD，并相应地仅启用输出电压调整。

商品特性

支持Quick Charge 2.0 A类规范
5 V、9 V和12 V输出电压
支持Quick Charge 3.0 A类规范
3.6 V至12 V输出电压
兼容USB电池充电规范修订版1.2
自动将USB DCP的D+线短接到D-线
默认5 V模式运行
极低功耗
5 V输出时功耗低于1 mW
故障安全运行
相邻引脚间短路故障保护
引脚开路故障保护
支持InnoSwitch、TinySwitch和TOPSwitch

应用领域

智能手机、平板电脑、上网本、数码相机和蓝牙配件的电池充电器
移动电源或车载充电器等USB电源输出端口

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	快充协议芯片
	类型	-
	协议	-
	通道数	-

	属性	参数值
	输出功率	-
	输出电压	5V；12V；9V
	工作电压	-
	工作温度	-40℃~+105℃
