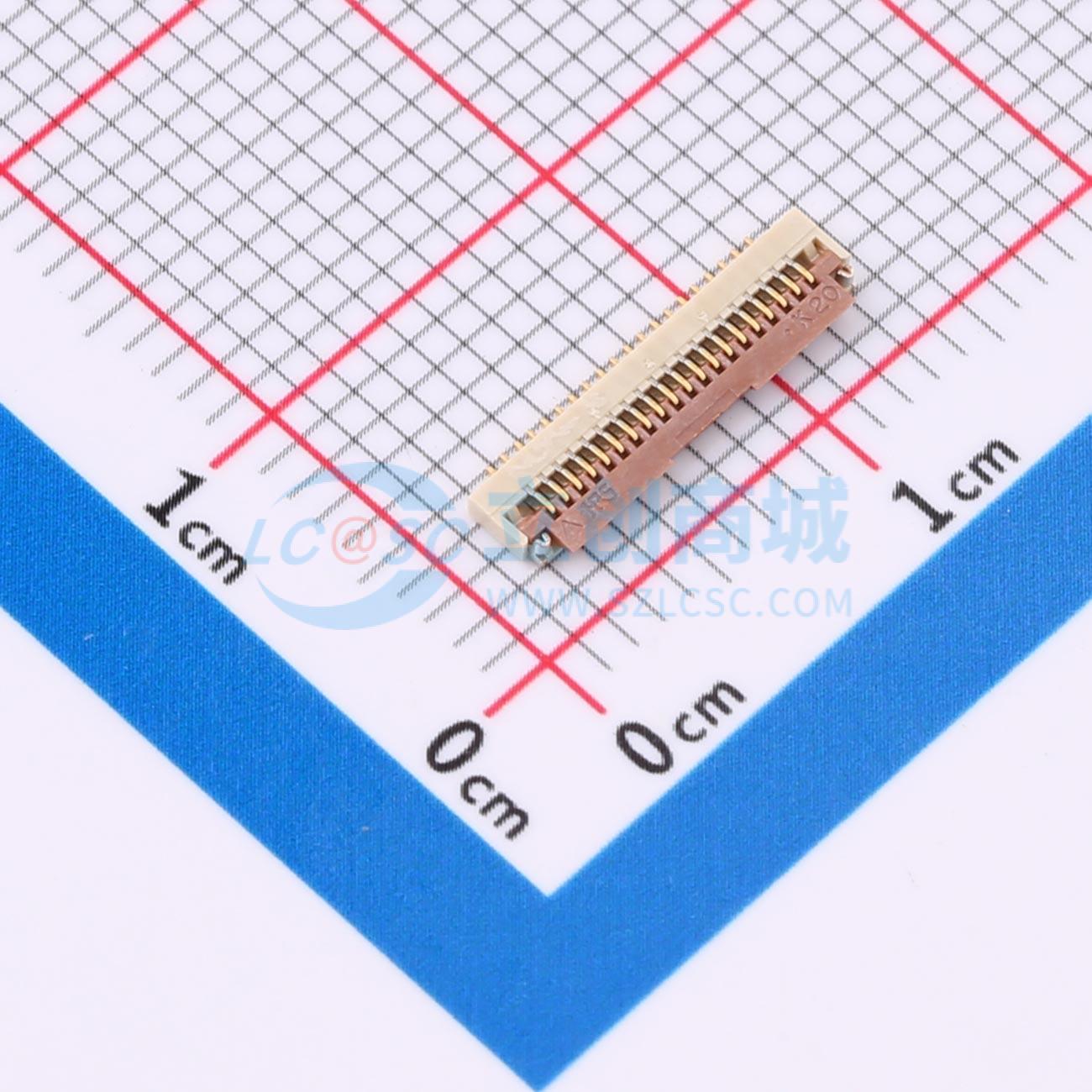

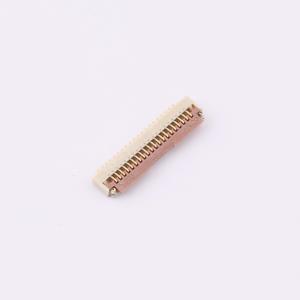

FH19C-20S-0.5SH(10)

间距:0.5mm P数:20P 翻盖式 下接

描述

特性：低轮廓0.5mm间距FPC/FFC连接器,高度0.9mm,宽度3mm,PCB占位面积相比0.5mm间距的FH12系列连接器减少约48%,连接器重量减少约78%。FH19C FPC/FFC厚度:0.2±0.03mm。导电迹线可在连接器下方布线。经过验证的翻盖锁定执行器系统,操作轻松可靠,连接器底面坚固,无触点暴露。FH19SC FPC/FFC厚度:0.3±0.03mm。旋转执行器便于插入FPC和FFC并实现可靠连接,有触感确认执行器机械锁定和电气连接。可接受0.2mm和0.3mm厚的FPC/FFC,连接器底部无暴露触点,也可端接0.2mm厚的扁平柔性电缆(FFC)。可通过自动化设备进行板上安装,上表面平整,采用带盘包装,标准带盘包装包含5000个连接器。触点数量范围广,触点位置从4到50。满足无卤要求,产品使用的所有材料和物质均符合无卤标准(根据IEC61249 2 21定义,Br最大900ppm,Cl最大900ppm,Br + Cl最大1500ppm)。侧面无凸起,允许在板上紧密并排放置。执行器临时保持机制,插入FPC/FFC时执行器保持打开

品牌名称

HRS(广濑)

商品型号

FH19C-20S-0.5SH(10)

商品编号

C3168195

商品封装

SMD,P=0.5mm,卧贴​

包装方式

编带

商品毛重

0.48克(g)
